Zestaw frezarki CNC 4-osiowej 1,9 Nm (silnik krokowy Nema 23 + sterownik TB6560 + zasilacz impulsowy)
-
Instrukcje i dokumentacja:
Instrukcja obsługi sterownika:
Karta katalogowa silnika:
Instrukcja obsługi zasilacza:
Nasza cena:998,71zł

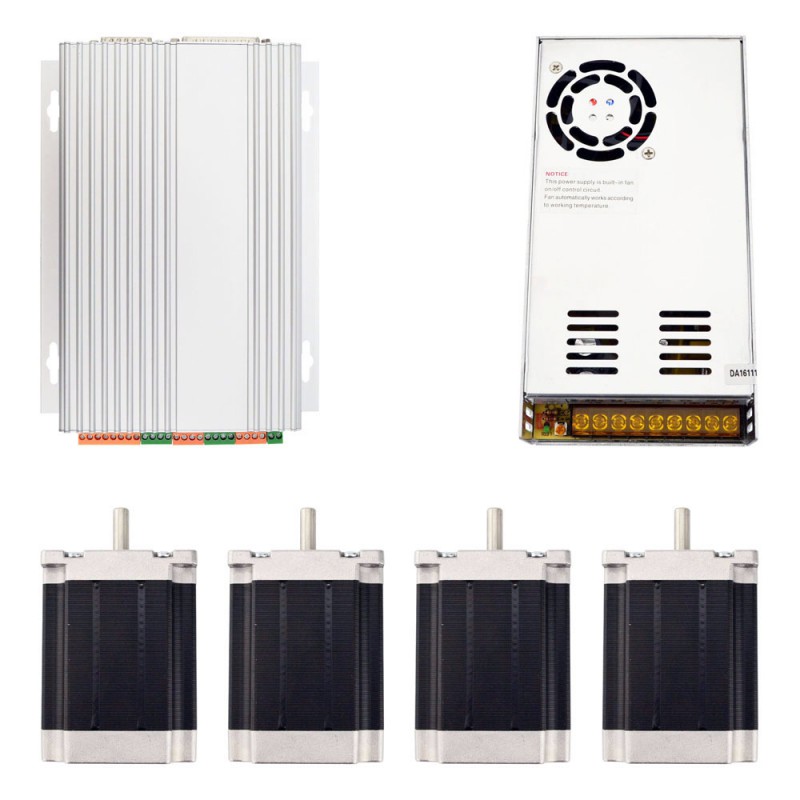

Zestaw frezarki CNC 4-osiowej 1,9 Nm (silnik krokowy Nema 23 + sterownik TB6560 + zasilacz impulsowy)
Zestaw CNC zawiera:
- 1 x Płyta sterownika silnika krokowego CNC TB6560 dla 4 osi
- 4 x Silnik krokowy Nema 23 1,9 Nm
- 1 x Zasilacz impulsowy 250 W 24 V 10 A 115/230 V
- 1 x Kabel równoległy DB25 i instrukcja na płycie CD

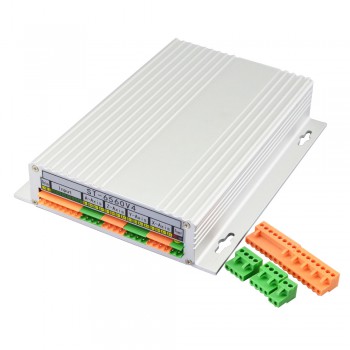

Płyta sterownicza CNC TB6560 4-osiowa
- Układ Toshiba TB6560AHQ – Wysoka moc, maksymalny prąd 3,5 A
- Rozdzielczość: 1, 1/2, 1/8, 1/16 mikrokroku
- Napięcie robocze: DC12-DC30 V, napięcie znamionowe: 24 V
- Regulowany prąd: 100%, 75%, 50%, 20% pełnego prądu za pomocą wbudowanego przełącznika.
- Funkcja redukcji prądu w przypadku braku sygnału, zapobiegająca przegrzewaniu się silnika.
- Zbudowany z przekaźnika 227 V 10 A.
- W zestawie ręczny układ sterowania.
- Zabezpieczenie przed przeciążeniem, przetężeniem i przegrzaniem.
- Zabezpieczenie komputera poprzez zastosowanie izolacji zasilania (1000 V DC) i łącznika optoelektronicznego.
- Obsługuje większość równoległych oprogramowań MACH3, KCAM4, EMC2 itp.
- Zamontowany w aluminiowej obudowie, zapewnia lepsze chłodzenie niż wentylator i bezpieczniejszą ochronę obwodów płytki.

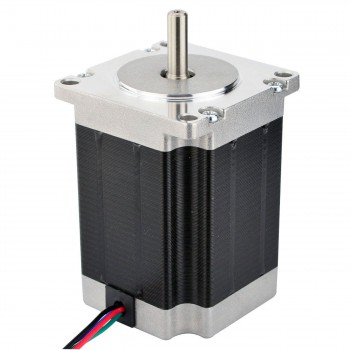

Silnik krokowy
- Numer części producenta: 23HS30-2804S
- Typ silnika: Silnik krokowy bipolarny
- Kąt kroku: 1,8 stopnia
- Moment trzymania: 1,9Nm
- Prąd znamionowy na fazę: 2,8A
- Napięcie: 3,2V
- Rezystancja fazowa 1,13omów
- Indukcyjność: 5,4mH ± 20%(1KHz)
- Wymiary ramy: 57 x 57mm
- Długość korpusu: 76mm
- Średnica wału: Φ6,35mm
- Długość wału: 21mm
- Liczba wyprowadzeń: 4
- Długość wyprowadzeń: 500mm
- Waga: 1100g

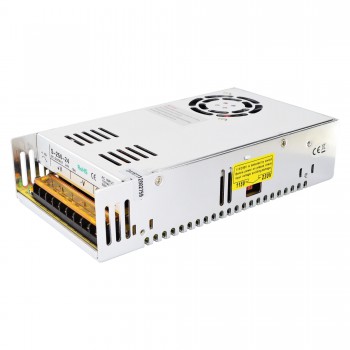

Zasilacz impulsowy
- Wyjście 24 V DC 10 A
- Zakres napięcia wejściowego AC: 90~132V/180~264VAC
- 115 V/230 V AC wybierany przełącznikiem
- Wymuszone chłodzenie powietrzem za pomocą wbudowanego wentylatora DC
- Niskie tętnienia i odchylenia napięcia wyjściowego
- Zabezpieczenia przed przetężeniem, przepięciem, zwarciem i przegrzaniem
- 215*115*50mm (Dł.*Sz.*Wys.)
| Specyfikacja silnika | |
|---|---|
| Kąt kroku (°) | 1,8 / 1,8 |
| Długość korpusu (mm) | 76 |
| Moment trzymania (Ncm) | 189 |
| Moment trzymania (uncji cala) | 267,6 |
| Indukcyjność (mH) | 5,4 |
| Długość wyprowadzeń (mm) | 500 |
| Rozmiar silnika Nema | Nema 23 |
| Liczba wyprowadzeń | 4 |
| Rezystancja fazowa (om) | 1,13 |
| Prąd znamionowy (A) | 2,8 |
| Średnica wału (mm) | 6,35 |
| Długość wału (mm) | 21 |
| Specyfikacja sterownika krokowego | |
| Napięcie sterownikiem (V) | 12 - 30 |
| Prąd wyjściowy (A) | 0,7 - 3,5 |
| Mikrokrok (kroki/obrót) | 200 - 3200 |
| Maksymalny impuls wejściowy (kHz) | 40 |
| Specyfikacja fizyczna | |
| Waga (g) | 6500 |
