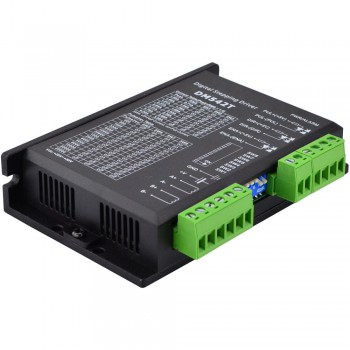

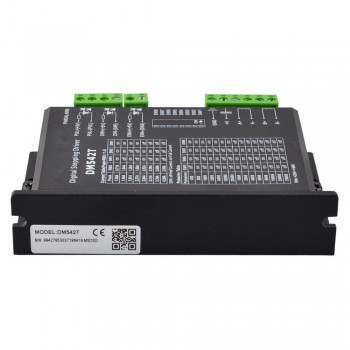

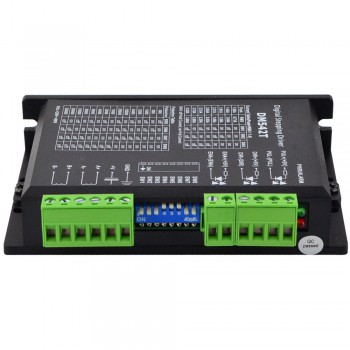

Sterownik silnika krokowego DM542T dla silnika krokowego Nema 17, 23, 24

Sterownik silnika krokowego DM542T dla silnika krokowego Nema 17, 23, 24

DM542T to w pełni cyfrowy sterownik silnika krokowego opracowany z zastosowaniem zaawansowanego algorytmu sterowania DSP, opartego na najnowszej technologii sterowania ruchem. Sterownik osiągnął unikalny poziom płynności działania systemu, zapewniając optymalny moment obrotowy oraz eliminując niestabilności w środkowym zakresie. Funkcja automatycznego rozpoznawania silnika oraz automatycznej konfiguracji parametrów umożliwia szybkie ustawienie optymalnych trybów dla różnych silników. W porównaniu z tradycyjnymi sterownikami analogowymi, DM542T zapewnia znacznie mniejszy poziom hałasu, mniejsze nagrzewanie oraz płynniejszy ruch.

Najważniejsze cechy:

• Napięcie wejściowe 20–50 V DC
• Antyrezonans zapewnia optymalny moment obrotowy i niweluje niestabilność w średnim zakresie obrotów
• Automatyczna identyfikacja silnika i automatyczna konfiguracja parametrów po włączeniu zasilania zapewniają optymalną reakcję z różnymi silnikami
• Multi-Stepping pozwala na uzyskanie wyższej rozdzielczości mikrokroku na wejściu o niskiej rozdzielczości, co zapewnia płynniejszy ruch silnika
• 15 wybieralnych rozdzielczości mikrokroku, w tym 400, 800, 1600, 3200, 6400, 12800, 25600, 1000, 2000, 4000, 5000, 8000, 10000, 20000, 25000
• Łagodny start bez „skoku” po włączeniu zasilania

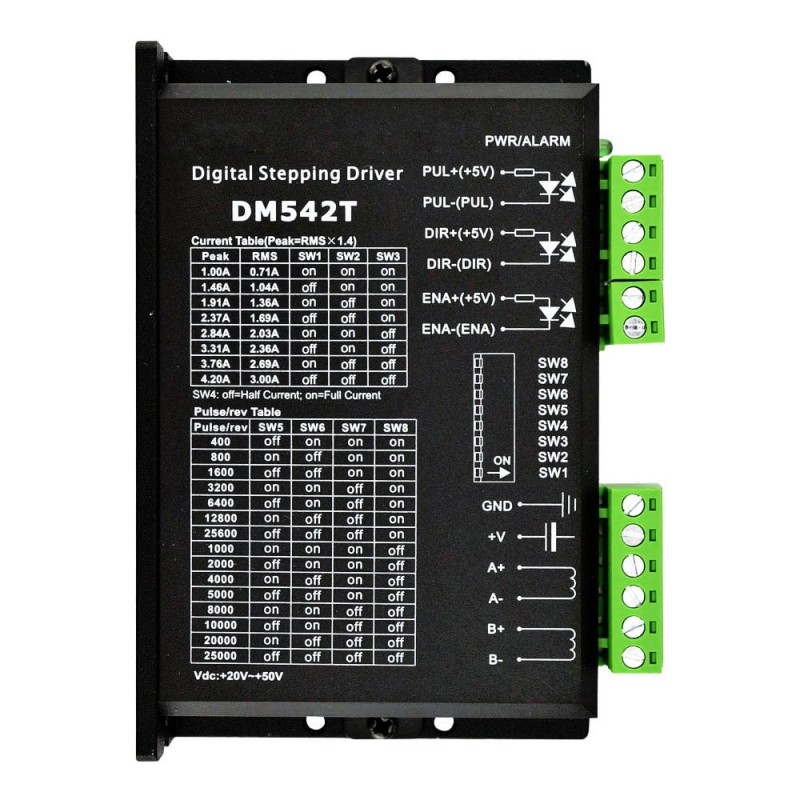

• 8 wybieralnych prądów szczytowych, w tym 1,00 A, 1,46 A, 1,91 A, 2,37 A, 2,84 A, 3,31 A. 3,76 A, 4,20 A
• Częstotliwość wejściowa impulsów do 200 kHz, kompatybilność z TTL, wejście izolowane optycznie
• Automatyczna redukcja prądu jałowego
• Nadaje się do silników 2- i 4-fazowych
• Obsługuje tryb PUL/DIR
• Zabezpieczenia przeciwprzepięciowe i przeciwprzepięciowe

Specyfikacja elektryczna:

• Szczytowy prąd wyjściowy: 1,0~4,2A (3,0 RMS)
• Napięcie wejściowe: +20~50VDC (typowo 36 V DC)
• Prąd sygnału logicznego: 7~16mA (typowo 10 mA)
• Częstotliwość sygnału wejściowego impulsowego: 0~200kHz
• Szerokość impulsu: 2,5μS
• Rezystancja izolacji: 500MΩ

Środowisko pracy i inne parametry(Tj = 25℃/77℉):

• Chłodzenie: Chłodzenie naturalne lub wymuszone
• Środowisko: Unikać kurzu, mgły olejowej i gazów korozyjnych
• Temperatura otoczenia: 0℃ － 65℃
• Wilgotność: 40%RH－90%RH
• Temperatura pracy: -10℃ － 45℃
• Wibracje: 10-55Hz / 0,15mm
• Temperatura przechowywania: -20℃ － 65℃
• Waga: Około.210g
