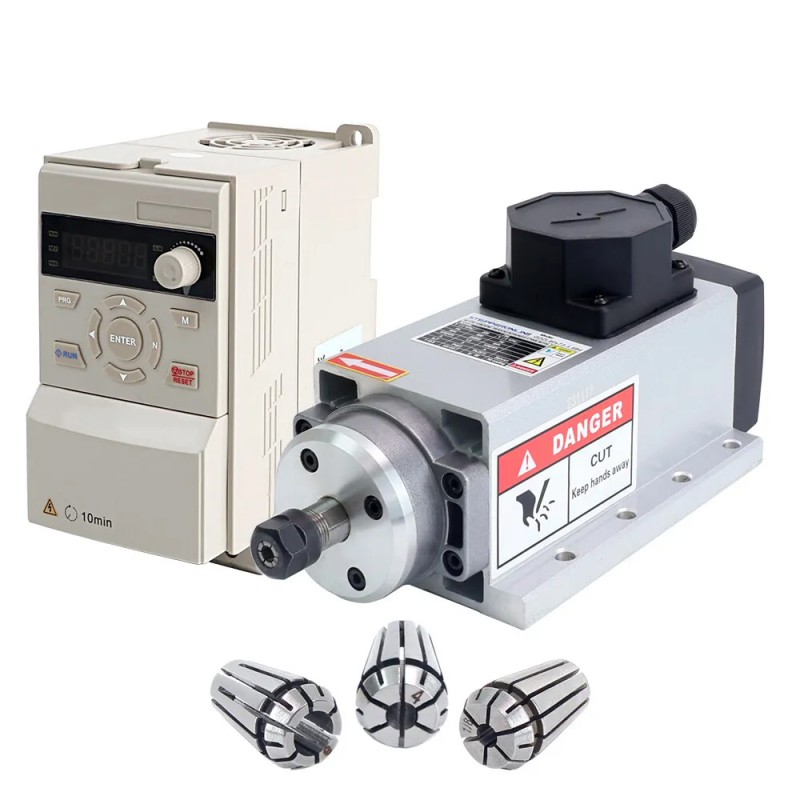

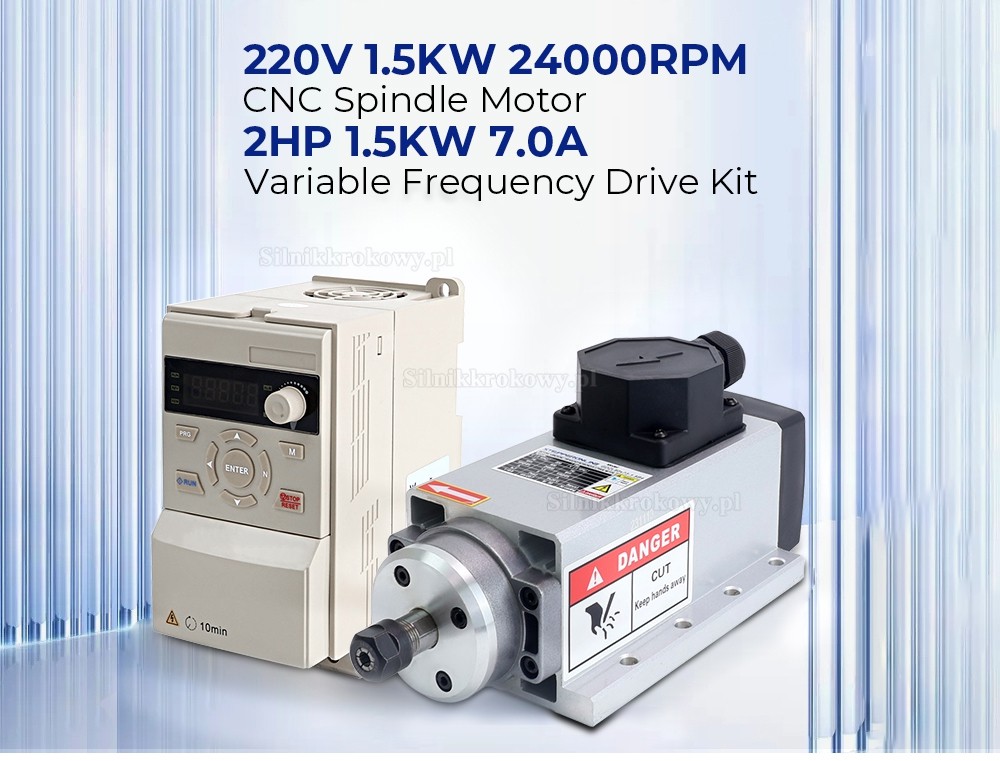

Elektrowrzeciono CNC chłodzony powietrzem 1,5Kw 400Hz ER11 + 2 KM falownik vfd VSK-ASL1.5B
Elektrowrzeciono CNC chłodzony powietrzem 1,5Kw 400Hz ER11 + 2 KM falownik vfd VSK-ASL1.5B

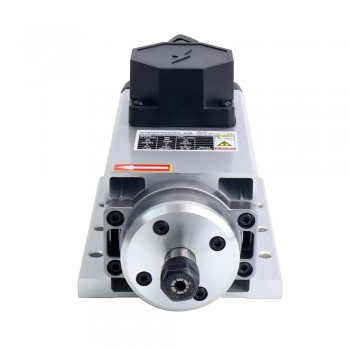

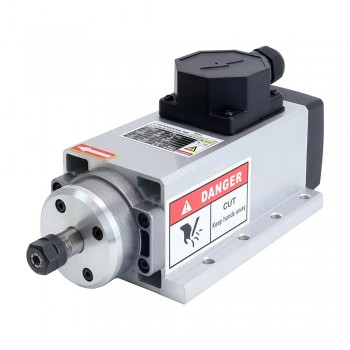

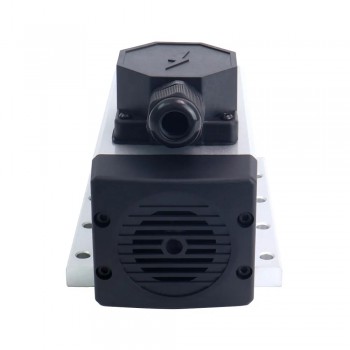

Spindle Motor Specification
Numer części producenta: GDZL80x73-1.5B4
Materiał: Stal nierdzewna
Moc: 1,5KW
Napięcie: 220VAC
Prąd: 5,0A
Częstotliwość: 0 - 400Hz
Częstotliwość: 0 - 24000 obr./min
Chłodzenie: Chłodzenie powietrzne
Smarowanie łożysk: Smar stały

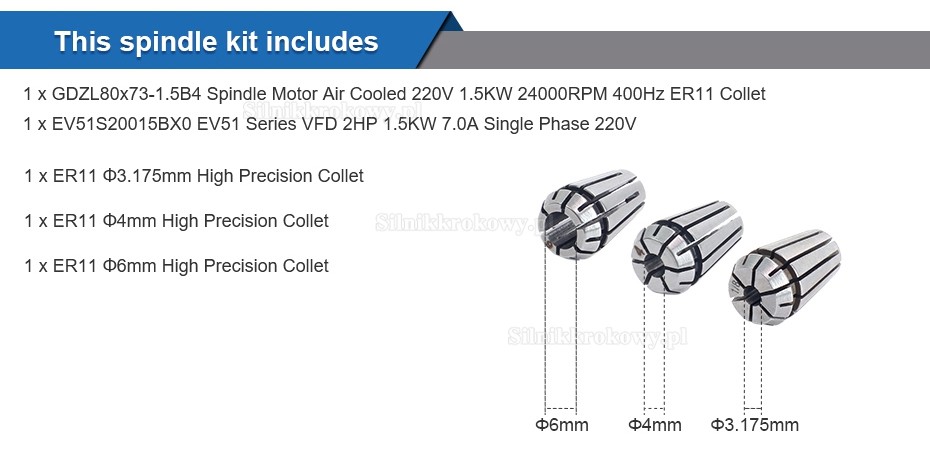

Rozmiar tulei zaciskowej: Tuleja zaciskowa ER11
Waga: 5kg
Rozmiar: 175,5 x 80 x 73mm(Długość: 175,5mm, Szerokość: 80mm, Wysokość: 73mm)

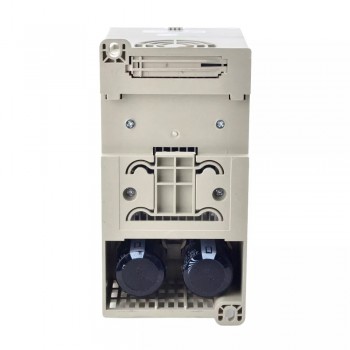

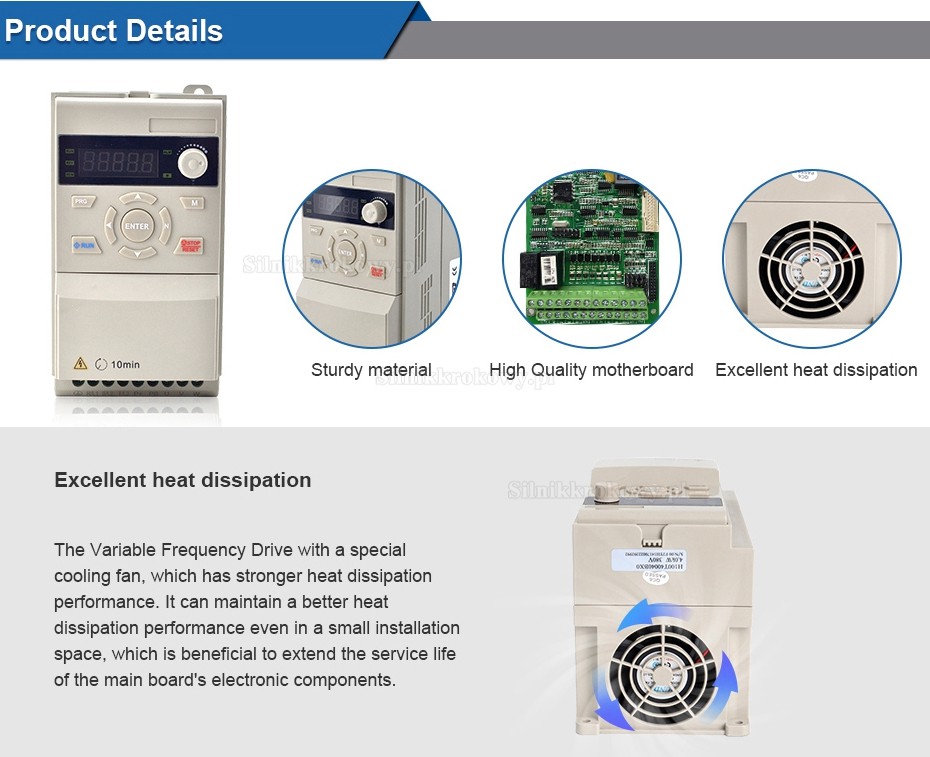

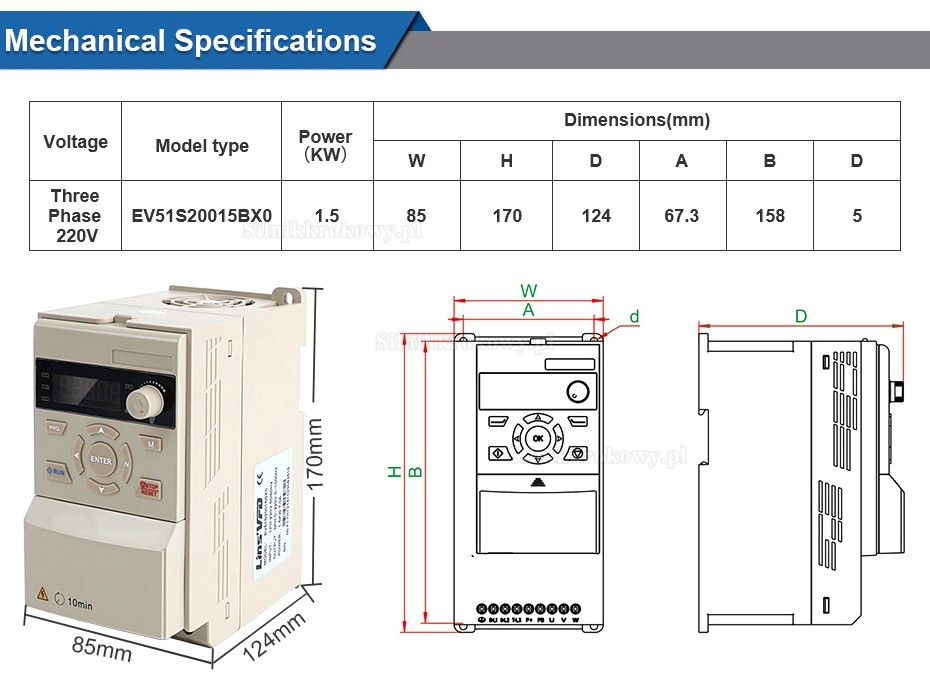

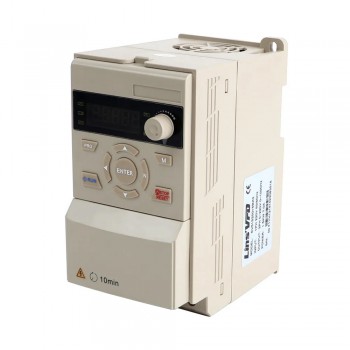

Specyfikacja napędu o zmiennej częstotliwości
Numer części producenta: EV51S20015BX0
Znamionowe napięcie wejściowe: 1-fazowe 220 V
Dopuszczalne napięcie wejściowe: 180–260 V AC
Częstotliwość wejściowa: 50/60 Hz (+/-5%)
Prąd wejściowy: 8,2 A
Moc: 2HP (1,5 kW)
Prąd wyjściowy: 7,0A
Napięcie wyjściowe: 0 - Znamionowe napięcie wejściowe
Częstotliwość wyjściowa: 0 - 1000Hz
Wydajność wyjściowa: 150% Prąd znamionowy 60s, 180% Prąd znamionowy 2s
.jpg)
.jpg)
.jpg)
.jpg)
.jpg)
.jpg)
.jpg)
| Specyfikacja silnika wrzeciona / elektrowrzeciono | |
|---|---|
| Smarowanie łożysk | Smar |
| Długość korpusu (mm) | 147,5 |
| Rozmiar tulei zaciskowej | ER11 |
| Chłodzenie | Chłodzenie powietrzne |
| Prąd wyjściowy (A) | 5 |
| Częstotliwość (Hz) | 0 - 400 |
| Materiał | Stal nierdzewna |
| Kształt | Kwadratowy |
| Prędkość (obr./min) | 0 - 24000 |
| Napięcie (VAC) | 220 |
| Waga (Kg) | 5 |
| Moc (Kw) | 1,5 |
| Wysokość korpusu (mm) | 73 |
| Szerokość korpusu (mm) | 110 |
| Specyfikacja falownik | |
| Napięcie wejściowe | 220VAC |
| Dopuszczalne napięcie wejściowe | 180 - 260 V AC |
| Częstotliwość wejściowa | 50 - 60Hz |
| Prąd wejściowy | 8,2A |
| Moc | 1,5 kW / 2 KM |
| Prąd wyjściowy | 7A |
| Napięcie wyjściowe | 0 - Znamionowe napięcie wejściowe |
| Częstotliwość wyjściowa | 0 - 1000Hz |
| Wydajność wyjściowa | 150% prądu znamionowego 60 s, 180% prądu znamionowego 2 s |
