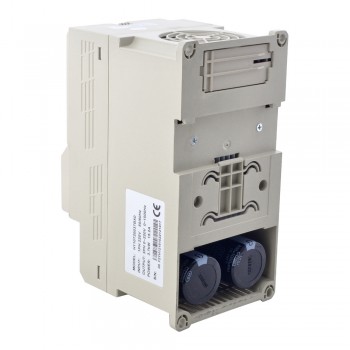

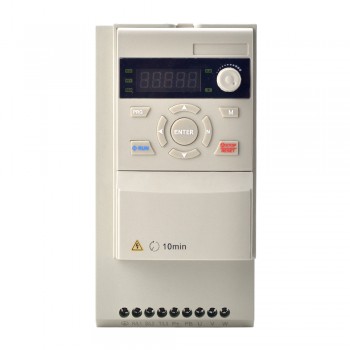

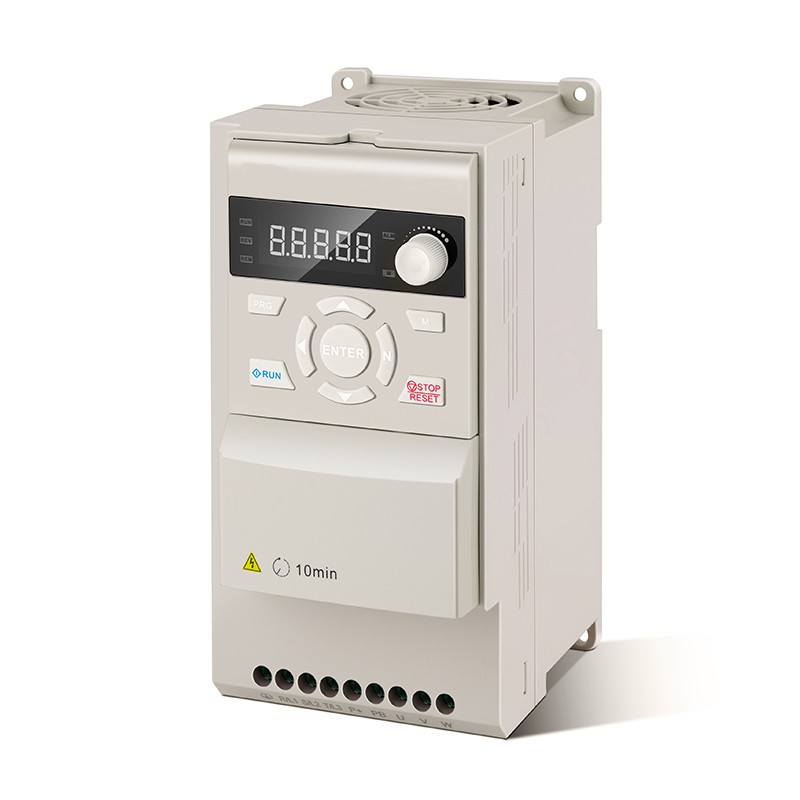

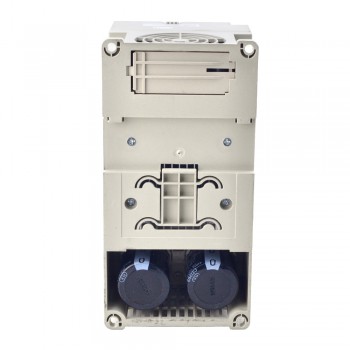

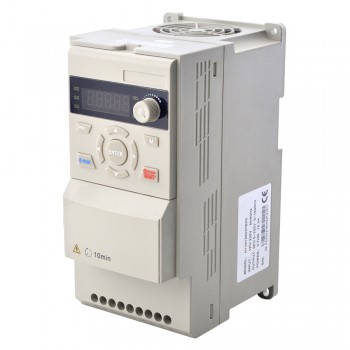

Falownik 3-fazowy / jednofazowy 3,7KW H110T20037BX VFD CNC 15,2A 220V/380V
-
Instrukcje i dokumentacja:
Prosta instrukcja obsługi:
Pełna instrukcja obsługi:
Falownik 3-fazowy / jednofazowy 3,7KW H110T20037BX VFD CNC 15,2A 220V/380V
Ten falownik ma moc 5HP (3,7 kW) oraz wejściowe napięcie jednofazowe lub trójfazowe 220 V. Model ten został zaprojektowany z myślą o przemyśle maszyn do grawerowania; został zoptymalizowany zarówno pod względem sprzętowym, jak i programowym, aby jego charakterystyka pracy lepiej odpowiadała wymaganiom wrzecion silników CNC.
Kluczowa specyfikacja
Znamionowe napięcie wejściowe: 1-fazowe / 3-fazowe 220 V
Dopuszczalne napięcie wejściowe: 1-fazowe 180~260 V AC, 3-fazowe 320~460 V AC
Częstotliwość wejściowa: 50/60 Hz (+/-5%)
Prąd wejściowy: 1-fazowe 38,6 A, 3-fazowe 16,5 A
Moc: 5 KM (3,7 kW)
Prąd wyjściowy: 15,2A
Napięcie wyjściowe: 0 ~ znamionowe napięcie wejściowe
Częstotliwość wyjściowa: 0~1000 Hz
Pojemność wyjściowa: 150% Prąd znamionowy 60s, 180% Prąd znamionowy 2s
| Specyfikacja falownik | |
|---|---|
| Napięcie wejściowe | 1-fazowy 220 V / 3-fazowy 380 V AC |
| Dopuszczalne napięcie wejściowe | 180 - 260 V AC (1 faza) / 320 - 460 V AC (3 fazy) |
| Częstotliwość wejściowa | 50 - 60Hz |
| Prąd wejściowy | 38,6 A (1 faza) / 16,5 A (3 fazy) |
| Moc | 3,7 kW / 5 KM |
| Prąd wyjściowy | 15,2A |
| Tryby sterowania | V/F, SVC |
| Napięcie wyjściowe | 0 - Znamionowe napięcie wejściowe |
| Częstotliwość wyjściowa | 0 - 1000Hz |
| Wydajność wyjściowa | 150% prądu znamionowego 60 s, 180% prądu znamionowego 2 s |
| Tryb modulacji | SVPWM |
| Moment początkowy | 1Hz / 150% |
| Zakres prędkości | 1 : 100(SVC) |
| Krzywa przyspieszenia/zwalniania | Linia / Krzywa S |
| Dokładność częstotliwości | Cyfrowa (maks. częstotliwość +/-0,01%) / analogowa (maks. częstotliwość +/-1%) |
| Typ silnika | Silnik asynchroniczny, Silnik synchroniczny, Silnik jednofazowy |
| Rozdzielczość częstotliwości | Cyfrowa (0,1 Hz) / analogowa (maks. częstotliwość +/-1%) |
| Szybki limit prądu | Szybkie ograniczenie prądu w granicach wartości zabezpieczenia prądowego w celu zapewnienia bezpieczeństwa sprzętu |
| Źródło poleceń | Klawiatura, terminal, komunikacja |
| Całkowity brak zatrzymania przy natychmiastowym wyłączeniu z | Całkowity brak zatrzymania przy natychmiastowym wyłączeniu zasilania, automatyczny spadek częstotliwości |
| Źródło wartości zadanej | Cyfrowe, analogowe, wieloprędkościowe, komunikacyjne |
| PID | Obsługa ustawień głównych + PID |
| Typ enkodera | Tak |
| Wyświetlacz LED | Może wyświetlać: częstotliwość wyjściową, napięcie wyjściowe, prąd wyjściowy, napięcie magistrali, wartość wyświetlaną 1, wartość wyświetlaną 2, błąd, alarm |
| Funkcja ochrony | Zabezpieczenie nadprądowe, zabezpieczenie przed przepięciem, zabezpieczenie przed podnapięciem, zabezpieczenie przed przegrzaniem, zabezpieczenie przed przeciążeniem, zabezpieczenie przed utratą fazy, zabezpieczenie przed upływem prądu doziemnego itp. |
| Wysokość | Obniżenie mocy powyżej 1000 m n.p.m., obniżenie mocy o 10% na każde 1000 m n.p.m. |
| Temperatura otoczenia | -10℃ ~+40℃ (temperatura otoczenia około 40℃~50℃, należy obniżyć parametry użytkowe) |
| Wilgotność | 5%~95% RH, bez kondensacji |
| Wibracje | <5,9 M/s (0,6 g) |
| Środowisko przechowywania | Wewnątrz, z dala od bezpośredniego światła słonecznego, bez kurzu, gazów żrących, gazów łatwopalnych, mgły olejowej, pary, kapania i zasolenia itp. |
| Temperatura przechowywania | -40℃ ~ +70℃ |
