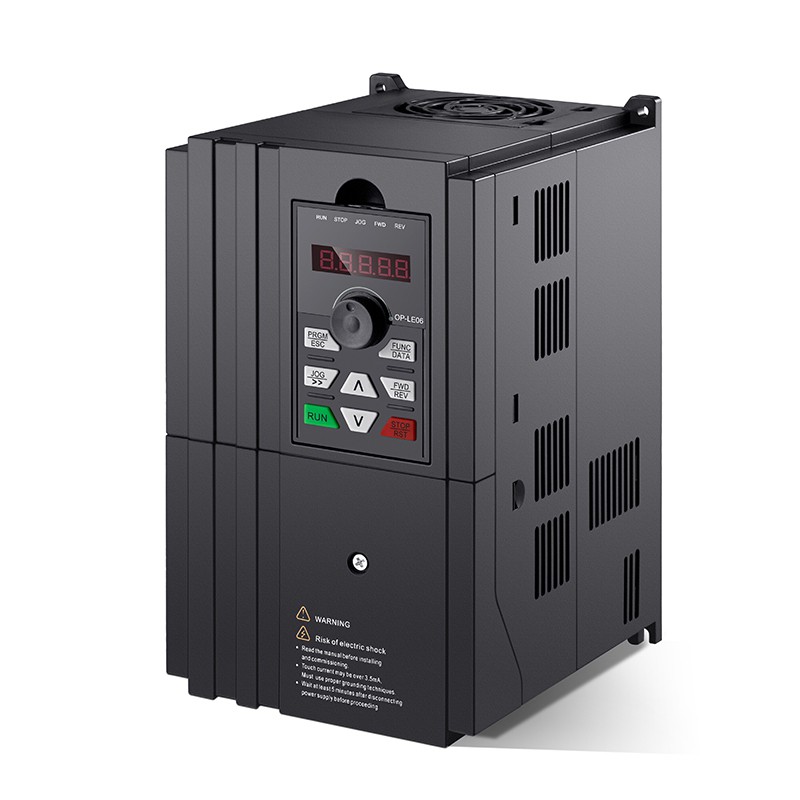

Falownik VFD 3 fazowy 5,5KW BD600-5R5G-2 23A 220V
- Instrukcje i dokumentacja: Pełna instrukcja obsługi:
Nasza cena:1656,38zł
Falownik VFD 3 fazowy 5,5KW BD600-5R5G-2 23A 220V
Ten falownik ma moc 7,5HP (5,5 kW) oraz trójfazowe napięcie wejściowe 220 V. Seria BD600 to falowniki o wysokiej wydajności z wektorowym sterowaniem częstotliwości (Vector Control VFD), szeroko stosowane w takich zastosowaniach jak: obróbka metali, obrabiarki CNC, maszyny do ciągnienia drutu, dmuchawy kotłów, wentylatory wyciągowe, wentylatory oddymiające w kopalniach, inżynieria komunalna, cyklony przeciwprądowe, wentylatory odśrodkowe, pompy obiegowe, pompy uzupełniające, pompy do wody wtryskowej na polach naftowych, pompy transferowe, fontanny muzyczne, urządzenia papiernicze, przemysł chemiczny, farmaceutyczny oraz tekstylny.
Kluczowa specyfikacja
Napięcie wejściowe: 3-fazowa 220VAC±15%
Częstotliwość wejściowa: 47–63 Hz
Prąd wejściowy: 3-fazowy 24 A
Współczynnik mocy wejściowej: ≥95%
Moc: 7,5HP(5,5Kw)
Prąd wyjściowy: 23A
| Specyfikacja falownik | |
|---|---|
| Napięcie wejściowe | 3-fazowe 220 V AC |
| Częstotliwość wejściowa | 47 - 63Hz |
| Prąd wejściowy | 24A (3 fazy) |
| Moc | 5,5 kW / 7,5 KM |
| Prąd wyjściowy | 23A |
| Tryby sterowania | Sterowanie V/F, sterowanie wektorowe bez PG (SVC), sterowanie wektorowe PG (FVC) |
| Moment początkowy | typ G: 0,5 Hz/150% (SVC), 0 Hz/180% (FVC); typ P: 0,5 Hz/100% |
| Rozdzielczość częstotliwości | 0,01 Hz (ustawienie cyfrowe); częstotliwość maksymalna x 0,025% (ustawienie analogowe) |
| Wibracje | Poniżej 20 Hz 9,8 m/s (1 G), powyżej 20 Hz 5,88 m/s (0,6 G) |
| Środowisko przechowywania | ≤1000M, w pomieszczeniu (bez gazów i cieczy powodujących korozję) |
| Temperatura przechowywania | -20℃～60℃ |
| Współczynnik mocy wejściowej | ≥95% |
| Sterowanie V/F | Linia, wiele punktów, kwadratowa krzywa V/F, separacja V/F |
| Tryb poleceń operacyjnych | Sterowanie klawiaturą, sterowanie terminalem, sterowanie komunikacją szeregową |
| Źródło odniesienia częstotliwości | Cyfrowe, analogowe, częstotliwość impulsów, komunikacja szeregowa, prędkość wielokrokowa, prosty PLC i PID Możliwość przełączania kombinacji wielu trybów i różnych trybów |
| Przeciążalność | typ G: 150% prądu znamionowego 60 s, 180% prądu znamionowego 3 s; typ P: 120% prądu znamionowego 60 s, 150% prądu znamionowego 3 s |
| Zakres regulacji prędkości | 1:100(SVC), 1:1000(FVC) |
| Dokładność kontroli prędkości | ±0,5% (SVC), ±0,02% (FVC) |
| Częstotliwość nośna | od 0,5 do 16,0 kHz; automatyczne dostosowywanie częstotliwości nośnej zgodnie z charakterystyką obciążenia |
| Wzmocnienie momentu obrotowego | Automatyczne wzmocnienie momentu obrotowego; ręczne wzmocnienie momentu obrotowego 0,1~30% |
| Tryb przyspieszania i zwalniania | Liniowy lub w kształcie litery S, 4 typy czasu przyspieszania/zwalniania w zakresie 0,0~6500,0 s |
| Hamulec prądu stałego | Obsługuje uruchamianie i zatrzymywanie hamulca DC |
| Sterowanie biegiem | 0,0 Hz–50,00 Hz (zakres częstotliwości biegu); 0–6500,0 s (czas przyspieszania/zwalniania biegu) |
| Prosta obsługa PLC i wielostopniowa prędkość | Wbudowany sterownik PLC lub terminal sterujący, możliwość ustawienia 16-stopniowej prędkości |
| Wbudowany regulator PID | Wbudowany regulator PID umożliwia łatwą realizację sterowania w pętli zamkniętej dla parametrów procesu (takich jak ciśnienie, temperatura, przepływ itp.) |
| Automatyczna regulacja napięcia (AVR) | Automatyczne utrzymywanie stałego napięcia wyjściowego przy zmianie napięcia sieci elektroenergetycznej |
| Wspólna szyna DC | Wiele falowników może korzystać ze wspólnej szyny DC (funkcja wspólnej szyny DC) |
| Kontrola trawersu | Wielokrotna trójkątna kontrola częstotliwości impulsów (funkcja kontroli trawersu) |
| Kontrola stałej długości | Ustawianie kontroli długości |
| Kontrola czasu | 0~6500 min (zakres ustawień czasu) |
| Zaciski wejściowe | a. Obsługuje szybkie wejście impulsowe, b. 1 Wejście analogowe napięciowe 0~10 VDC, c. 2 Wejście napięciowe 0~10 VDC lub wejście prądowe 0~20 mA |
| Zaciski wyjściowe | a. 1 wyjście typu otwarty kolektor, można je rozszerzyć do 1 szybkiego wyjścia impulsowego, b. 2 wyjścia przekaźnikowe, c. 2 wyjście analogowe: wyjście napięciowe 0~10VDC lub wyjście prądowe 0~20mA |
| Klasa ochrony | IP20 |
| Wilgotność i temperatura | 90% RH lub mniej (bez kondensacji), -10℃～40℃. Falownik zostanie obniżony, jeśli temperatura otoczenia przekroczy 40℃ |
| Tryb chłodzenia | Wymuszone chłodzenie powietrzem |
