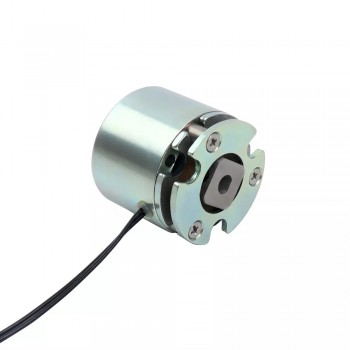

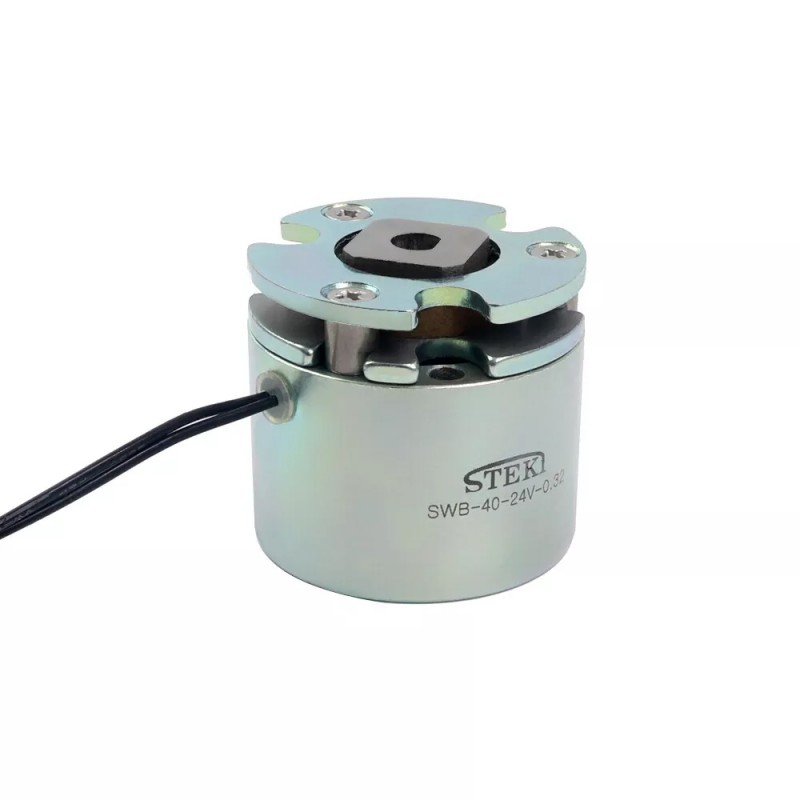

Hamulec elektromagnetyczny prądu stałego bez wzbudzenia 24 V DC 0,32 Nm do silnika krokowego Nema 14

Hamulec elektromagnetyczny prądu stałego bez wzbudzenia 24 V DC 0,32 Nm do silnika krokowego Nema 14

Hamulec ten jest hamulcem bez wzbudzenia i działa przy napięciu 24 V DC. Może wytworzyć maksymalny statyczny moment tarcia wynoszący 0,32 Nm (45,32 oz.in). Jest przeznaczony do silnika krokowego Nema 14.

Zasada działania:

Po podaniu napięcia, zwora jest przyciągana przez siłę elektromagnetyczną w zespole magnesu, co pokonuje działanie sprężyny. Umożliwia to swobodny obrót tarczy ciernej. W przypadku przerwy w zasilaniu, siła elektromagnetyczna zanika, a sprężyna dociskowa mechanicznie przesuwa płytę zwory, zaciskając tarczę cierną między sobą a płytą dociskową. Powoduje to powstanie momentu hamującego utrzymującego obciążenie.

Środki ostrożności przy montażu hamulca:

1. Silnik musi mieć pasujący tylny wał.

2. Silnik ma odpowiednie otwory montażowe i jest odpowiednio dopasowany pod względem rozmiaru.

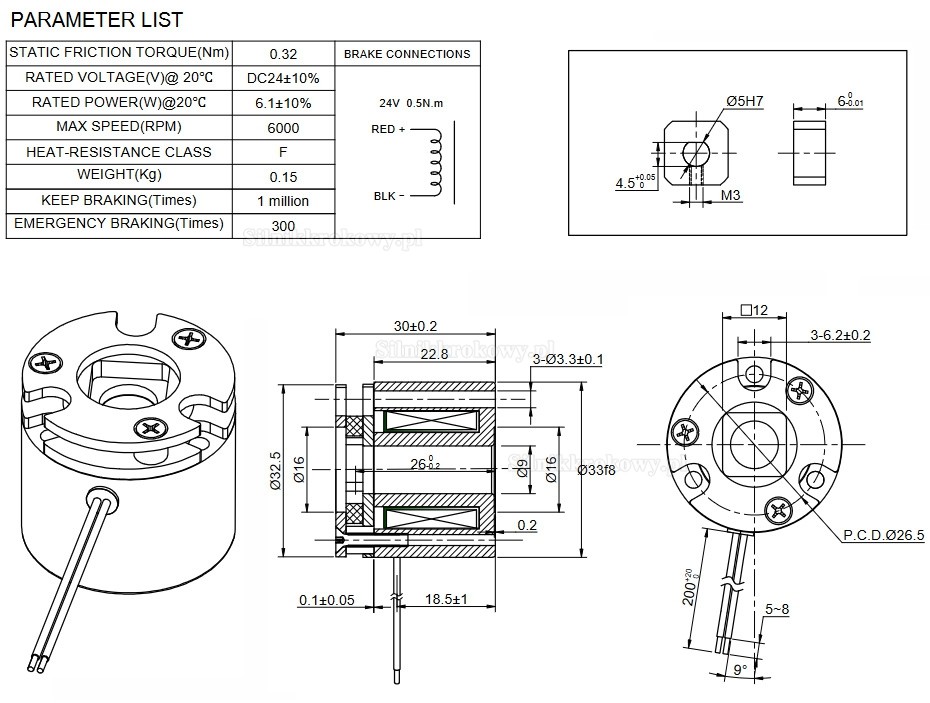

Specyfikacja hamulca

Typ hamulca: Niewzbudzony

Moment tarcia statycznego: 0,32Nm

Napięcie znamionowe: 24VDC

Moc znamionowa: 6,1W

Klasa odporności na ciepło: F

Maks. Prędkość: 6000 obr./min

Waga: 0,14kg;
