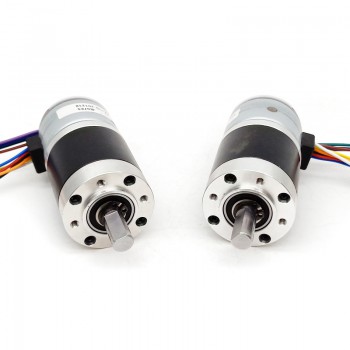

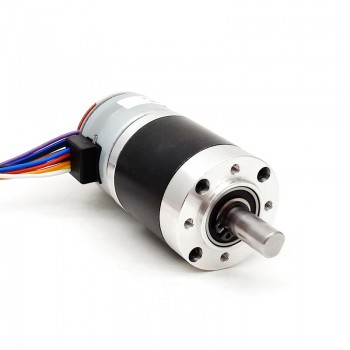

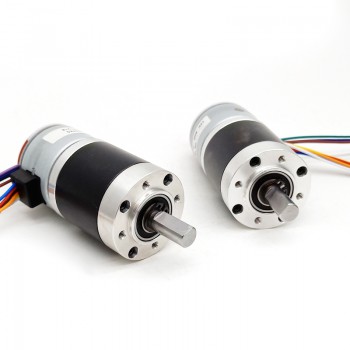

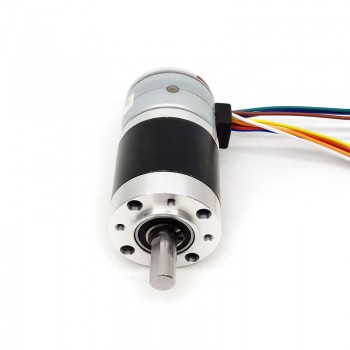

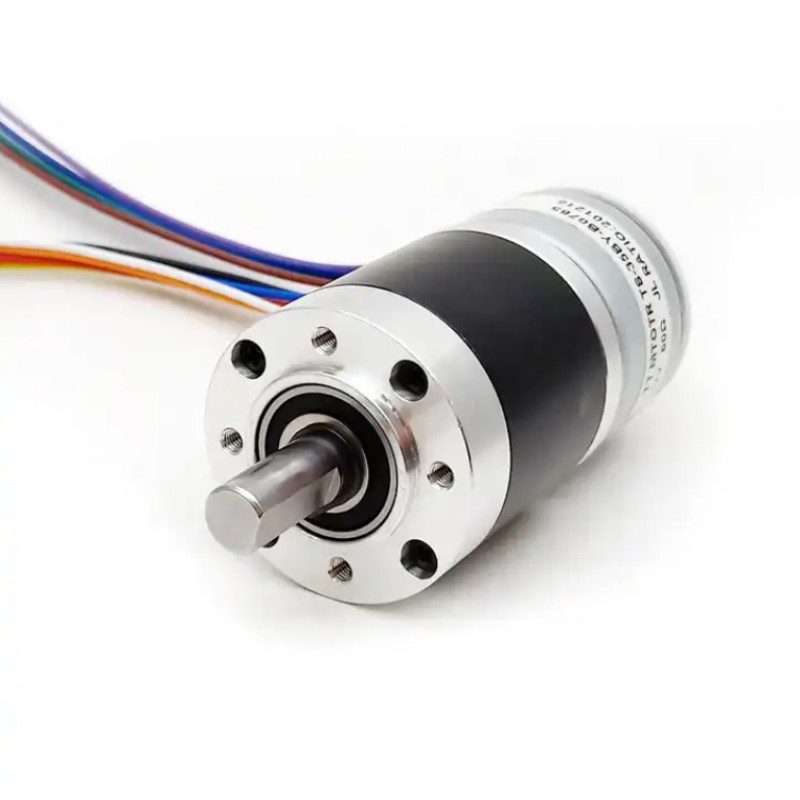

20 szt. silnik krokowy z przekładnia planetarna Φ35 GMP36-35BY 7,5 stopnia 12 V DC 0,8 N.m średnica wału 8 mm
Zastosowania:
Drukarki trójwymiarowe, Platformy dla kamer CNC, Robotyka, Automatyzacja procesów.
Przełożenie:4/14/19/27/51/71/100/139/189/264/369/516/720
1 stopnie: 4:1
2 stopnie: 14:1 / 19:1 / 27:1
3 stopnie: 51:1 / 71:1 / 100:1 / 139:1
4 stopnie: 189:1 / 264:1 / 369:1 / 516:1 / 720:1

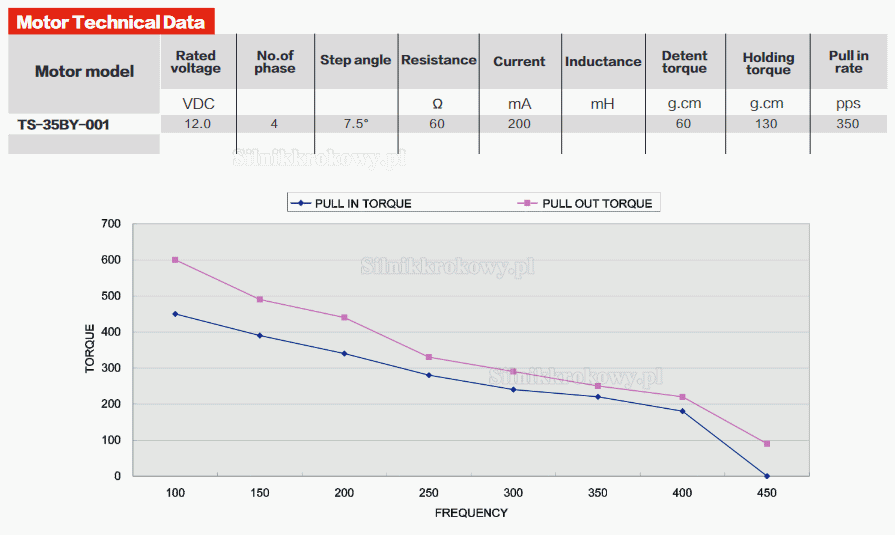

Specyfikacja elektryczna:
Numer części:GMP36-35BY
Napięcie znamionowe:12VDC
Liczba faz: 4
Kąt kroku:7.5°
Rezystancja:60Ω
Moment znamionowy:30.0Kg.cm
Maksymalny moment obrotowy przy chwilowej tolerancji: 60.0kg.cm
Prąd znamionowy:200mA
Moment blokujący:60g.cm
Moment trzymania:130g.cm
Output power:6.6~88W
Pull in rate:350pps
Typ przekładni:Przekładnia planetarna
Typ silnika:Silnik krokowy
Sprawność:70%
Hałas:30cm.40-50DB

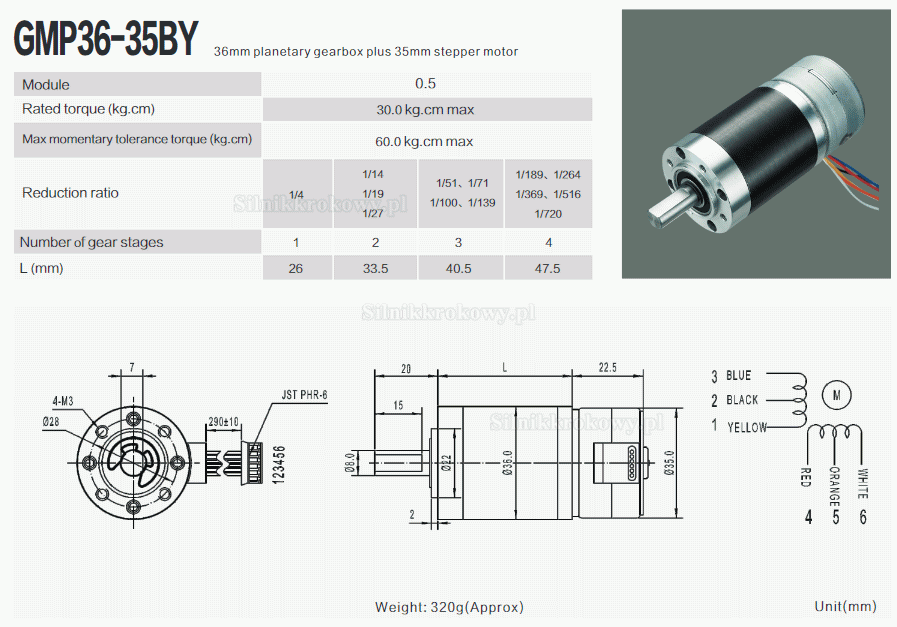

Dane fizyczne:
Rozmiar silnika:Φ35*22.5mm
Średnica silnika:35mm
Długość:22.5mm+Przekładnią planetarną
Średnica przekładni:36mm
Długość przekładni:26mm (1 stopnie) / 33.5mm (2 stopnie) / 40.5mm (3 stopnie) / 47.5mm (4 stopnie)
Długość cięcia w kształcie litery D: 15mm
Średnica cięcia w kształcie litery D:7mm
Długość wału:18mm
Średnica wału:8mm
Waga:320g
Liczba wyprowadzeń:6
| Specyfikacja fizyczna | |
|---|---|
| Wymiary ramy (mm) | 36 |
| Średnica wału (mm) | 8 |
| Długość wału (mm) | 20 |
| Waga (g) | 320 |
| Przełożenie | 51:1 / 14:1 / 4:1 / 71:1 / 100:1 / 139:1 / 189:1 / 264:1 / 369:1 / 516:1 / 720:1 / 19:1 / 27:1 |
| Długość korpusu (mm) | 22,5 + przekładnią |
| Liczba wyprowadzeń | 6 |
| Typ wału | D |
| Pojedynczy wał/Podwójny wał | Pojedynczy wał |
| Typ przekładni | Przekładnia planetarna |
| Specyfikacja elektryczna | |
| Liczba faz | 4 |
| Napięcie znamionowe (V) | 12 |
| Moment znamionowy (kg.cm) | 30 |
| Rezystancja fazowa (om) | 60 |
| Prąd znamionowy (A) | 0,2 |
| Typ silnika | Silnik przekładni krokowej |
| Moc znamionowa (W) | 6,6~88 |
| Kąt kroku (°) | 7,5° |
