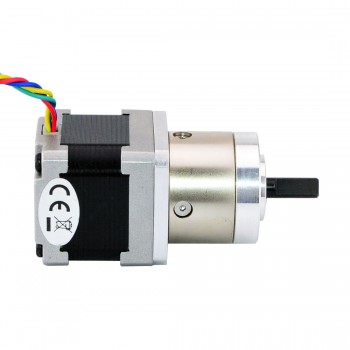

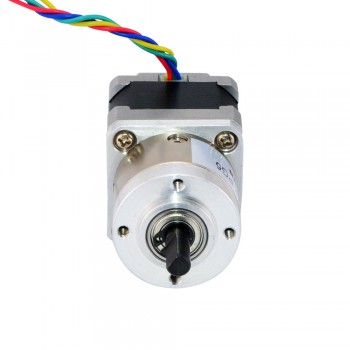

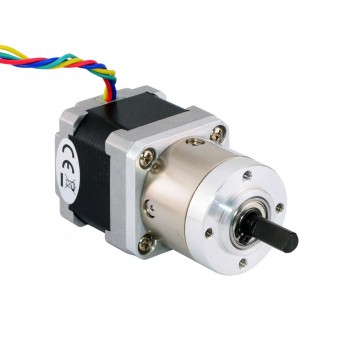

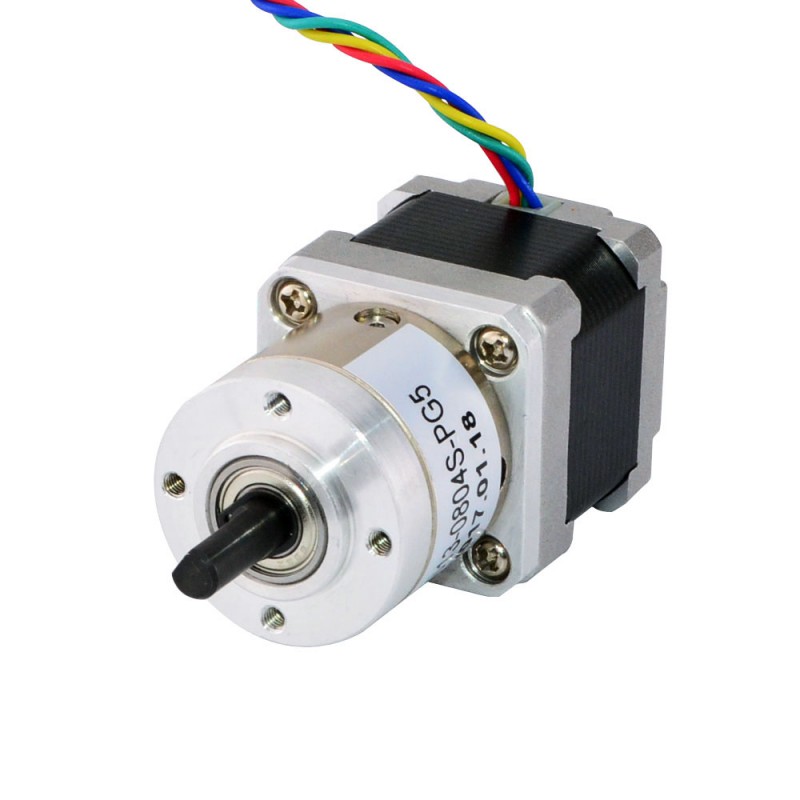

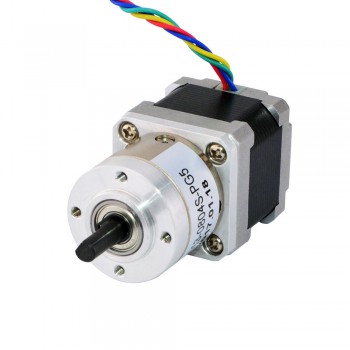

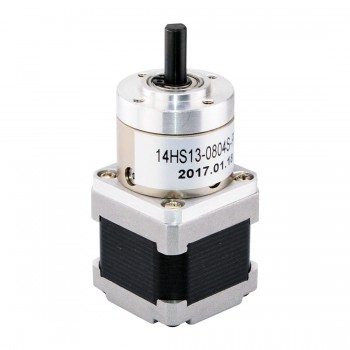

Silnik krokowy z przekładnią Nema 14 14HS13-0804S-PG5 z przekładnią planetarną 5:1
-
Instrukcje i dokumentacja:
Pełna karta katalogowa:
Krzywa momentu obrotowego:
Nasza cena:146,77zł
Silnik krokowy z przekładnią Nema 14 14HS13-0804S-PG5 z przekładnią planetarną 5:1
Silnik krokowy Nema 14 z obudową 33 mm i prądem znamionowym 0,8 A, zintegrowaną przekładnią planetarną o przełożeniu 5,18:1.
Specyfikacja elektryczna
- Numer części producenta: 14HS13-0804S-PG5
- Typ silnika: Silnik krokowy bipolarny
- Kąt kroku: 0,35 stopnia
- Moment trzymania bez przekładni: 18Ncm
- Prąd znamionowy na fazę: 0,8A
- Rezystancja fazowa 6,8omów
- Napięcie: 5,4V
- Indukcyjność: 10mH ± 20%(1KHz)
Specyfikacja przekładni
- Typ przekładni: Planetarna
- Przełożenie: 5.18: 1
- Sprawność: 90%
- Luz zwrotny bez obciążenia: <=1 stopnia
- Maksymalny dopuszczalny moment obrotowy: 2Nm
- Dopuszczalny moment obrotowy: 4Nm
- Maksymalne obciążenie osiowe wału: 50N
- Maksymalne obciążenie promieniowe wału: 100N
Dane fizyczne
- Wymiary ramy: 35 x 35mm
- Długość silnika: 34mm
- Długość przekładni: 28,2mm
- Średnica wału: Φ6mm
- Długość wału: 18mm
- Długość cięcia w kształcie litery D: 12mm
- Liczba wyprowadzeń: 4
- Długość wyprowadzeń: 300mm
- Waga: 290g
Połączenie
|
A+
|
A-
|
B+
|
B-
|
|
Czerwony
|
Zielony
|
Żółty
|
Niebieski
|
| Specyfikacja przekładni | |
|---|---|
| Luz zwrotny bez obciążenia (maks.°) | 1 |
| Sprawność | 90% |
| Przełożenie | 5,18:1 |
| Długość przekładni (mm) | 28,2 |
| Typ przekładni | Planetarna |
| Maksymalny dopuszczalny moment obrotowy (Ncm) | 200 |
| Maksymalny dopuszczalny moment obrotowy (uncji cala) | 283,2 |
| Dopuszczalny moment obrotowy (Ncm) | 400 / 566,4 |
| Maksymalne obciążenie osiowe wału (N) | 50 |
| Maksymalne obciążenie promieniowe wału (N) | 100 |
| Specyfikacja silnika | |
| Indukcyjność (mH) | 4,5 |
| Długość wyprowadzeń (mm) | 500 |
| Rozmiar silnika Nema | Nema 14 |
| Liczba wyprowadzeń | 4 |
| Rezystancja fazowa (om) | 3,2 |
| Prąd znamionowy (A) | 1 |
| Średnica wału (mm) | 6 |
| Długość wału (mm) | 18 |
| Bipolarny/Unipolarny | Bipolarny |
| Moment trzymania bez przekładnią (Nm) | 18 |
| Moment trzymania bez przekładnią (uncji cala) | 19,8 |
| Długość silnika (mm) | 34 |
| Pojedynczy wał/Podwójny wał | Pojedynczy wał |
| Typ wału | D |
| Specyfikacja fizyczna | |
| Waga (g) | 400 |
