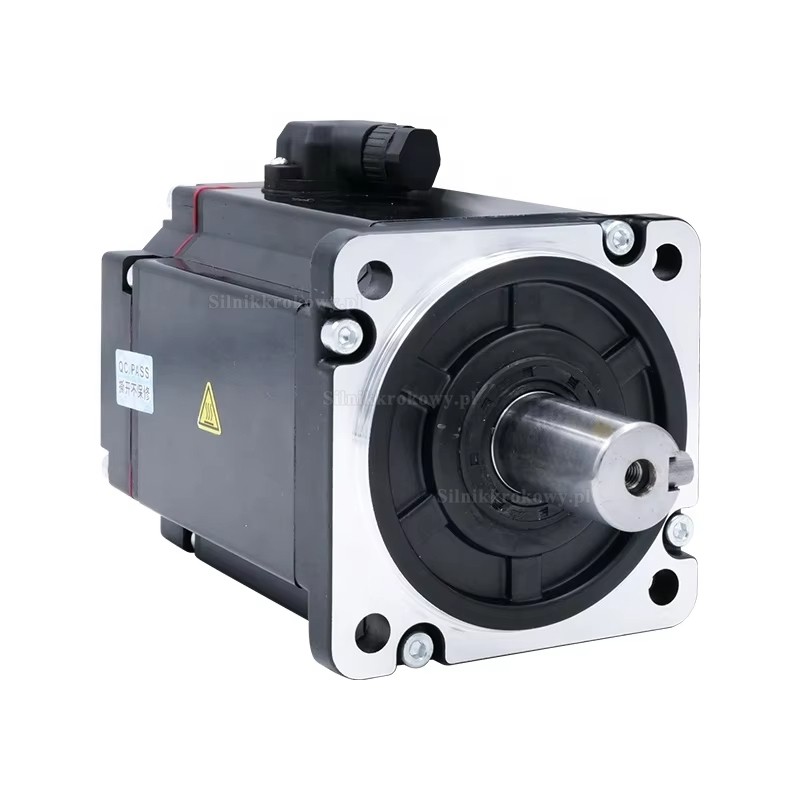

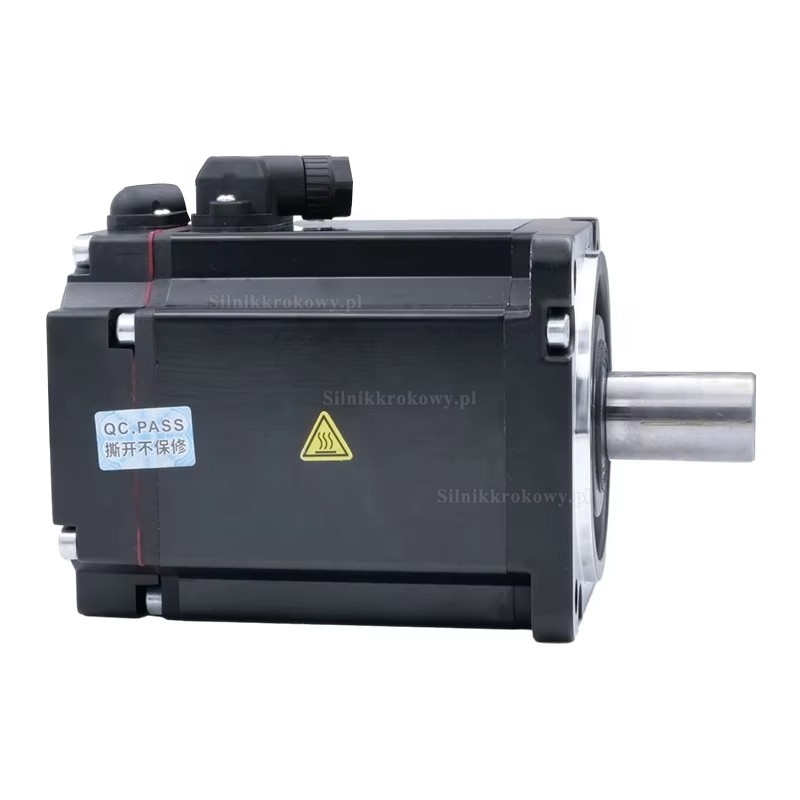

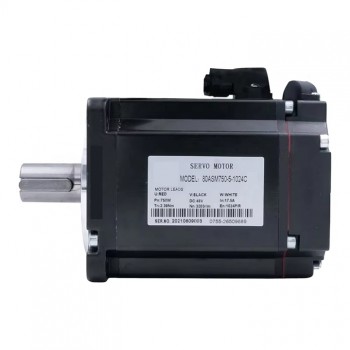

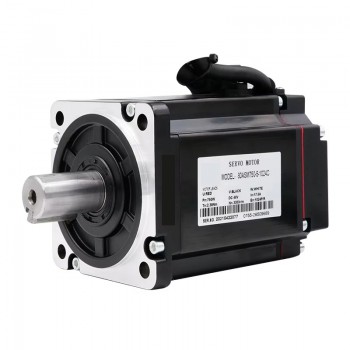

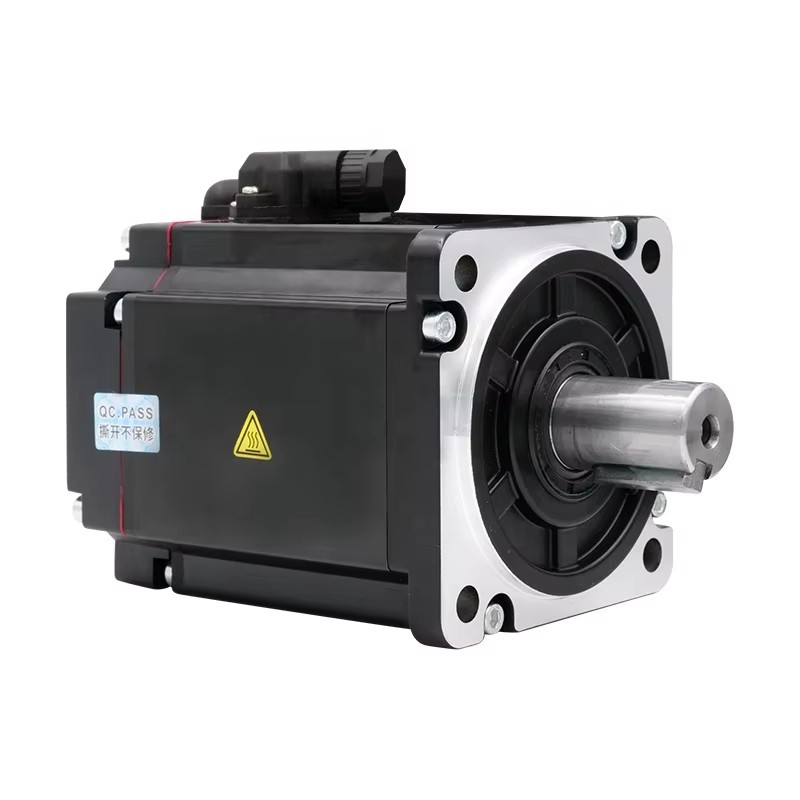

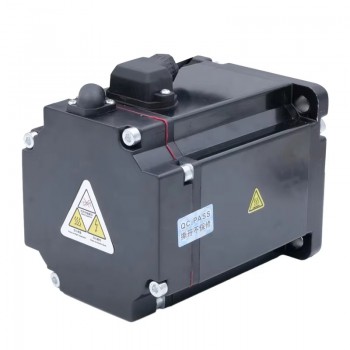

Silnik serwo DC 750W 80ASM750-5-1024C 48V 20A 2,39Nm 3000 obr./min 80 x 80mm
Silnik serwo DC o mocy 750 W (model 80ASM750-5-1024C) pracuje przy napięciu 48 V z znamionowym momentem obrotowym 2,39 Nm i momentem szczytowym 4,7 Nm. Posiada znamionową prędkość 3000 obr./min i maksymalną prędkość 3500 obr./min. Silnik charakteryzuje się znamionowym prądem 20 A, maksymalnym prądem 40 A oraz 1024-liniowym enkoderem magnetycznym. Obudowa o wymiarach 80 x 80 mm, bezwładność wirnika wynosi 1,74 x 10^-4 kg·cm².
Specyfikacja
Numer części: 80ASM750-5-1024C
Napięcie zasilania:48V
Moc znamionowa:750W
Moment znamionowy: 2,39N.m
Moment szczytowy: 4,7Nm
Prędkość znamionowa: 3000 obr./min
Prędkość maksymalna: 3500 obr./min
Prąd znamionowy:20A
Prąd maksymalny:40A
Liczba par biegunów silnika:5
Bezwładność wirnika(10^-4kg*cm²):1,74
Enkodery:1024-liniowy enkoder magnetyczny

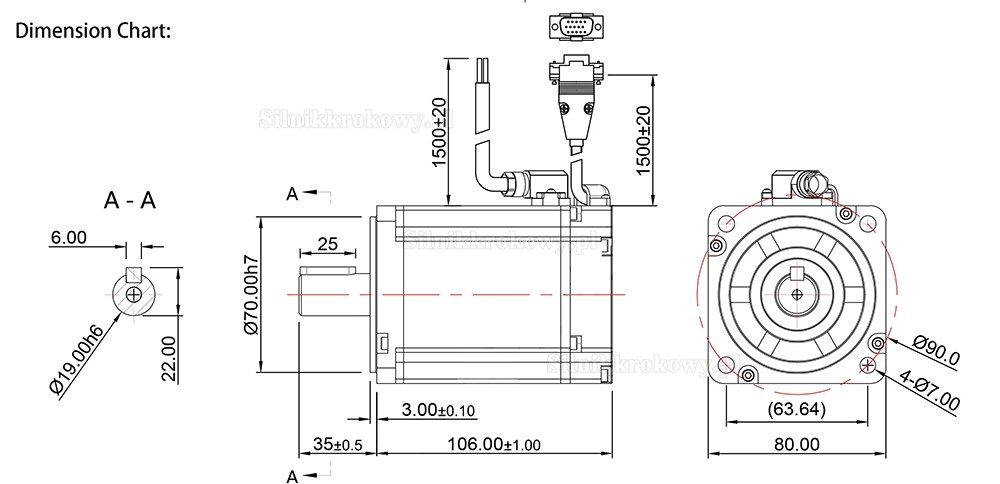

Dane fizyczne:
Wymiary ramy:80 x 80mm
Długość korpusu:141mm
Średnica wału:19mm
Długość wału:35mm
Długość wału wpustowego:25mm
Waga:5kg;
.jpg)
.jpg)
.jpg)
| Specyfikacja silnik serwo | |
|---|---|
| Prąd znamionowy | 20 |
| Prędkość bez obciążenia | 3500 |
| Napięcie zasilania | 48 |
| Enkodery | 1024 linii |
| Typ serwosilnika | Silniki DC serwo |
| Moc znamionowa (W) | 750 |
| Prędkość znamionowa (obr./min) | 3000 |
| Moment znamionowy (Nm) | 2,39 |
| Maksymalny moment obrotowy (Nm) | 4,7 |
| Z hamulcem | Bez hamulca |
| Specyfikacja fizyczna | |
| Długość korpusu (mm) | 106 |
| Wymiary ramy (mm) | 80 x 80 |
| Średnica wału (mm) | 19 |
| Długość wału (mm) | 32 |
| Typ wału | Wpust klinowy |
| Pojedynczy wał/Podwójny wał | Pojedynczy wał |
| Waga (g) | 5000 |
| Długość wału wpustowego | 25 |
