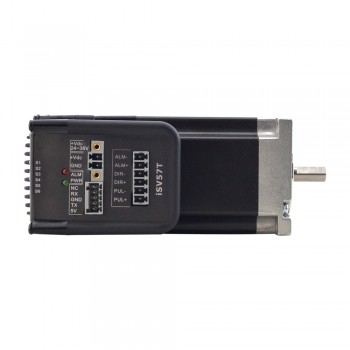

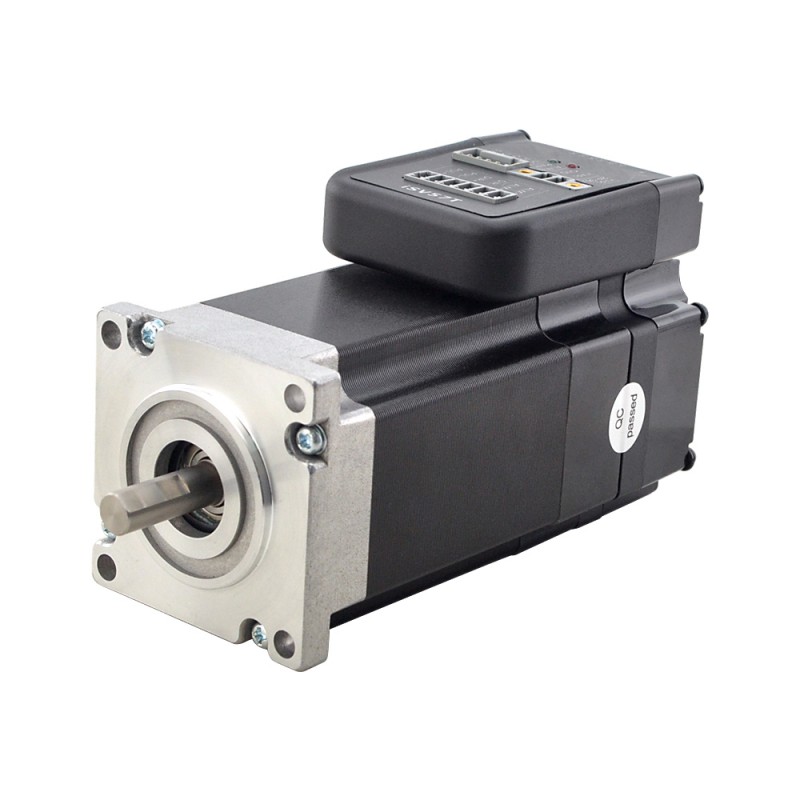

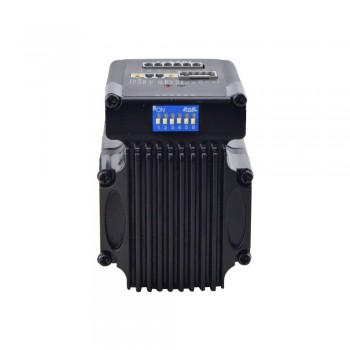

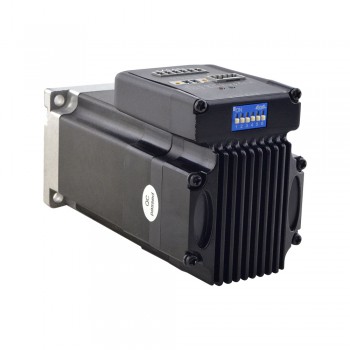

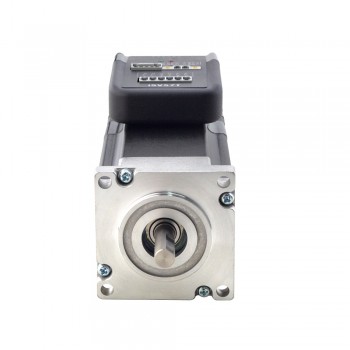

Silnik serwo dc Easy NEMA 23 z sterownik i krótkim wałem, ISV57T-130S 130w 3000 obr./min 0,45Nm 20-50VDC
-
Instrukcje i dokumentacja:
Instrukcja obsługi:
Krzywa momentu obrotowego:
Silnik serwo dc Easy NEMA 23 z sterownik i krótkim wałem, ISV57T-130S 130w 3000 obr./min 0,45Nm 20-50VDC
Model ISV57T-130S to zintegrowany bezszczotkowy silnik serwo z ramką 57 mm (NEMA 23), wyposażony w 16-bitowy enkoder oraz wbudowany sterownik. Zasilanie: 20–50 VDC. Moc: 130 W. Prędkość: do 3000 obr./min. Moment znamionowy: 0,45 Nm. Liczba faz: 3.
Wał o długości 21 mm umożliwia bezpośrednie połączenie z przekładniami planetarnymi serii PLE. Kompaktowa konstrukcja zintegrowana w jednej obudowie pozwala ograniczyć przestrzeń montażową, uprościć okablowanie, ograniczyć zakłócenia oraz zmniejszyć koszty instalacji.
Najważniejsze cechy:
Napięcie wejściowe 20-50 V DC, szczytowy prąd wyjściowy 0-6 A
Wejście sygnału krokowego i kierunkowego do sterowania położeniem
Kompatybilny z silnikiem krokowym
Płynny ruch silnika i doskonały czas reakcji
Izolowane wejścia sterujące impulsem i kierunkiem
Wyjścia sygnału pozycji i błędu do zewnętrznych sterowników ruchu do pełnego sterowania systemem
Zabezpieczenie przed przepięciem, przetężeniem i błędem położenia
Electrical pecifications:
Numer części producenta: iSV57T-130S
Moc znamionowa(W): 130W
Napięcie wejściowe: +20~50VDC (typowo 36 V DC)
Moment znamionowy(Nm/uncji cala): 0,45/63,73(Nm/uncji cala)
Moment szczytowy(Nm/uncji cala): 1,1/155,80(Nm/uncji cala)
Prędkość znamionowa(obr./min): 3000 obr./min
Prędkość szczytowa(obr./min): 4000 obr./min
Szczytowy prąd wyjściowy: 0~6A
Prąd sygnału logicznego: 7~16mA (typowo 10 mA)
Częstotliwość sygnału wejściowego impulsowego: 0~300kHz
Napięcie impulsowe: 5v(podłączyć szeregowo rezystor 2 kΩ, jeśli napięcie wynosi 24 V)
Rezystancja izolacji: 100MΩ
Dane fizyczne:
Wymiary ramy: 57 x 57mm
Długość korpusu: 128mm
Średnica wału: 8mm
Długość wału z wycięciem D: 15mm
Długość wału: 21mm
Waga: 1,25kg
Środowisko pracy i inne parametry(Tj = 25C/77F):
Chłodzenie: Chłodzenie naturalne lub wymuszone
Środowisko: Unikać kurzu, mgły olejowej i gazów korozyjnych
Temperatura otoczenia: 0℃ - 40℃
Wilgotność: 40%RH - 90%RH
Temperatura pracy (radiator): maks. 70℃
Wibracje: 10-50Hz / 0,15mm
Temperatura przechowywania: -20℃ - 65℃
Zasoby
| Specyfikacja silnik serwo | |
|---|---|
| Tryby sterowania | Tryb impulsowy |
| Moc znamionowa (W) | 130 |
| Napięcie wejściowe (V) | 20 ~ 50 V prądu stałego |
| Prędkość znamionowa (obr./min) | 3000 |
| Moment znamionowy (Nm) | 0,45 |
| Prędkość maksymalna (obr./min) | 4000 |
| Maksymalny moment obrotowy (Nm) | 1,1 |
| Z hamulcem | Nie |
| Szczytowy prąd wyjściowy (A) | 0~6 |
| Prąd sygnału logicznego | 7~16 |
| Częstotliwość wejściowa impulsu (kHz) | 0~300 |
| Napięcie impulsowe (V) | 5 |
| Specyfikacja fizyczna | |
| Długość korpusu (mm) | 128 |
| Wymiary ramy (mm) | 57 x 57 |
| Średnica wału (mm) | 8 |
| Długość wału (mm) | 21 |
| Typ produktu | Zintegrowany serwosilnik |
| Stopień ochrony IP | IP40 |
