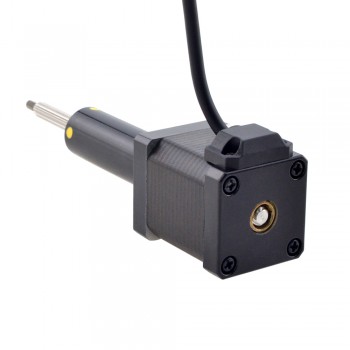

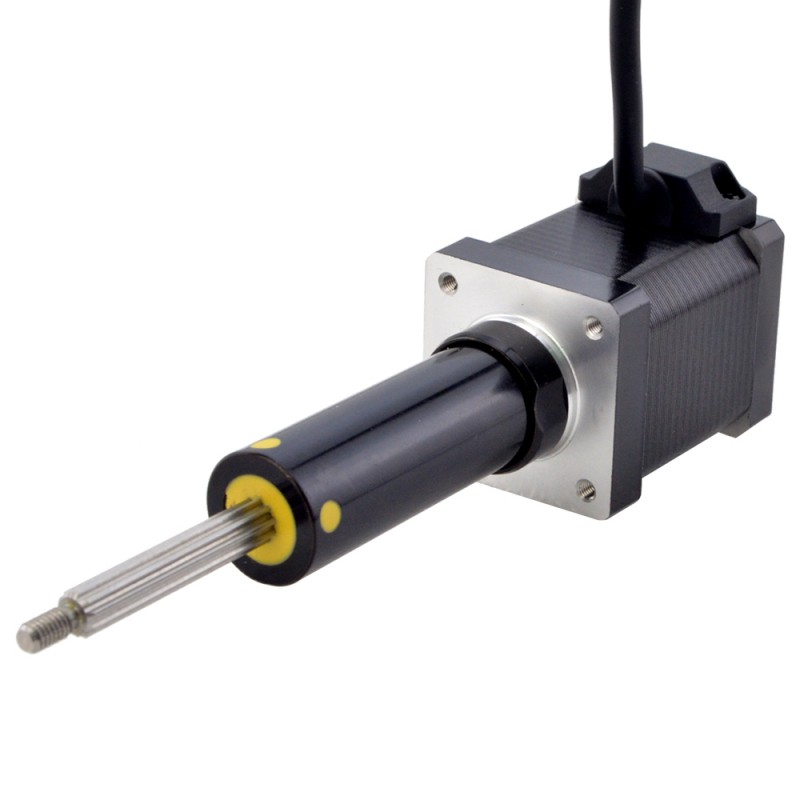

Uwięziony liniowy silnik krokowy NEMA 14 14C19S1504RF5-051RS skok na obrót 0,03175mm skok 50,8mm

Uwięziony liniowy silnik krokowy NEMA 14 14C19S1504RF5-051RS skok na obrót 0,03175mm skok 50,8mm

Ten model to liniowy silnik krokowy ACME Nema 14 Captive z gwintem 1,8 stopnia i prądem znamionowym 1,5 A. Zintegrowany silnik ma średnicę 6,35 mm (0,25 cala), skok 50,8 mm (2 cale), a jego przesuw liniowy wynosi 6,35 mm (0,25 cala) na obrót.

Specyfikacja elektryczna

Numer części producenta: 14C19S1504RF5-051RS

Typ silnika: Captive

Kąt kroku: 1,8°

Moment trzymania: 0,2Nm(28,328uncji cala)

Prąd znamionowy na fazę: 1,5A

Rezystancja fazowa: 1,5omów

Indukcyjność: 2mH±20%(1KHz)

Dane fizyczne

Wymiary ramy: 35 x 35mm

Długość korpusu: 47mm

Droga przesuwu: 50,8mm(2")

Średnica śruby pociągowej: Φ6,35mm(0,25")

Skok/krok: 0,03175mm(0,00125")

Skok/obrót śruby pociągowej: 6,35mm(0,25")

Liczba wyprowadzeń: 4

Długość wyprowadzeń: 500mm

Połączenie

Obróbka końcówek śrub pociągowych

Nakrętka bezluzowa

SILNIKKROKOWY oferuje nakrętkę bezluzową do siłowników liniowych z zewnętrzną śrubą pociągową (z wyjątkiem rozmiaru 34) oraz siłowników liniowych z niezablokowaną śrubą pociągową (z wyjątkiem rozmiarów 24 i 34).

Po milionach cykli powinien występować nominalny luz między śrubą pociągową a standardową plastikową nakrętką SILNIKKROKOWY. SILNIKKROKOWY gwarantuje kilka milionów cykli, ale luz fizyczny może zostać zwiększony. Aby zmniejszyć lub wyeliminować luz, SILNIKKROKOWY oferuje sprężynową konstrukcję nakrętki bezluzowej.

Enkodery

W zależności od wymagań aplikacji, klient może łatwo wybrać enkodery z wyjściem indeksowanym lub nieindeksowanym oraz z wyjściem przelotowym, pojedynczym lub różnicowym.

Można również swobodnie wybierać różne rozdzielczości, co ułatwia i precyzuje pozycjonowanie.

Wszystkie standardowe enkodery SILNIKKROKOWY są optyczne i inkrementalne. Wybierając enkoder, należy dokładnie rozważyć dostępne opcje, zwłaszcza rozmiar, rozdzielczość, indeks i metodę wyjścia.

Hamulce

Szczególnie w zastosowaniach pionowych lub w celu zabezpieczenia silników przed nagłym wyłączeniem, standardowe hamulce SILNIKKROKOWY do rozmiarów NEMA14, 17, 23, 24 i 34 pomogą zmniejszyć obawy klientów.

Okablowanie, kable i złącza

Przewody lub złącza luźne

Przewody skręcane

Rury termokurczliwe lub rozprężne

Osłony kablowe

Śruba pokryta teflonem

Jeśli aplikacje klienta wymagają bezsmarowego połączenia śruby i nakrętki, SILNIKKROKOWY oferuje śrubę pociągową pokrytą teflonem do siłowników liniowych krokowych.

Siłownik liniowy krokowy pokryty teflonem do śrub pociągowych zapewnia dłuższą żywotność i lepsze generowanie siły ciągu w porównaniu z konwencjonalnymi śrubami pociągowymi SUS.

Powłoka teflonowa może być stosowana w całym asortymencie śrub pociągowych oferowanych przez SILNIKKROKOWY oraz we wszystkich typach siłowników liniowych, takich jak zewnętrzne, niewypadające i wypadające.

Dodatkowo, nakrętka bezluzowa może być również stosowana ze śrubą pokrytą teflonem.
