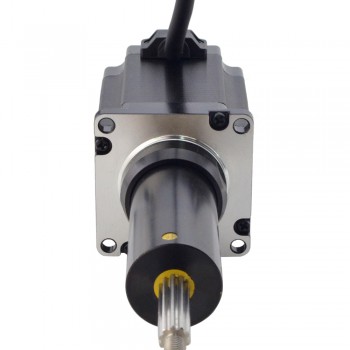

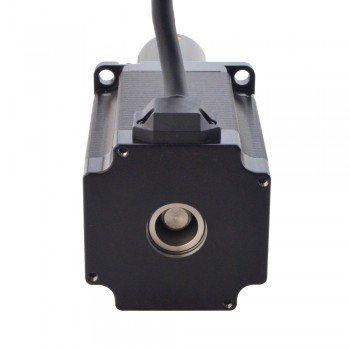

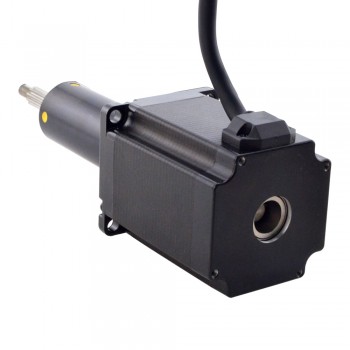

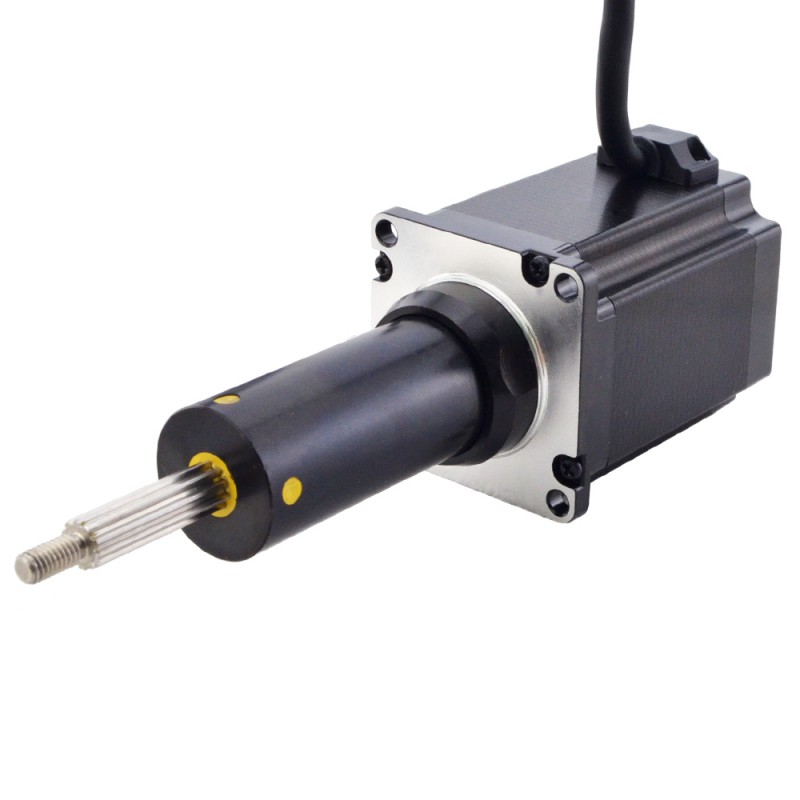

Uwięziony liniowy silnik krokowy NEMA 23 23C30S4004HG5-064RS skok na obrót 0,0254mm skok 63,5mm

Uwięziony liniowy silnik krokowy NEMA 23 23C30S4004HG5-064RS skok na obrót 0,0254mm skok 63,5mm

Ten model to silnik krokowy NEMA 23 z uwięzioną śrubą ACME o długości korpusu 75 mm, kącie kroku 1,8° i prądzie znamionowym 4,0 A. Zintegrowany jest z śrubą o średnicy 6,35 mm i długości 63,5 mm, a skok liniowy wynosi 5,08 mm na jeden obrót. Charakteryzuje się wysoką wydajnością, długą żywotnością, niskim poziomem hałasu i wysoką efektywnością.

Specyfikacja elektryczna

Numer części producenta: 23C30S4004HG5-064RS

Typ silnika: Captive

Kąt kroku: 1,8°

Moment trzymania: 2Nm

Prąd znamionowy na fazę: 4,0A

Rezystancja fazowa: 0,9omów

Indukcyjność: 4,3mH±20%(1KHz)

Dane fizyczne

Wymiary ramy: 57 x 57mm

Długość korpusu: 75mm

Droga przesuwu: 63,5mm

Średnica śruby pociągowej: Φ9,525mm

Skok/krok: 0,0254mm

Skok/obrót śruby pociągowej: 5,08mm

Liczba wyprowadzeń: 4

Długość wyprowadzeń: 500mm

Połączenie

• Obróbka końcówek śrub pociągowych



---

• Nakrętka bezluzowa

SILNIKKROKOWY oferuje nakrętkę bezluzową do siłowników liniowych z zewnętrzną śrubą pociągową (z wyjątkiem rozmiaru 34) oraz siłowników liniowych z niezablokowaną śrubą pociągową (z wyjątkiem rozmiarów 24 i 34).
Po milionach cykli powinien występować nominalny luz między śrubą pociągową a standardową plastikową nakrętką SILNIKKROKOWY. SILNIKKROKOWY gwarantuje kilka milionów cykli, ale luz fizyczny może zostać zwiększony. Aby zmniejszyć lub wyeliminować luz, SILNIKKROKOWY oferuje sprężynową konstrukcję nakrętki bezluzowej.



---

• Enkodery



W zależności od wymagań aplikacji, klient może łatwo wybrać enkodery z wyjściem indeksowanym lub nieindeksowanym oraz z wyjściem przelotowym, pojedynczym lub różnicowym.
Można również swobodnie wybierać różne rozdzielczości, co ułatwia i precyzuje pozycjonowanie.
Wszystkie standardowe enkodery SILNIKKROKOWY są optyczne i inkrementalne. Wybierając enkoder, należy dokładnie rozważyć dostępne opcje, zwłaszcza rozmiar, rozdzielczość, indeks i metodę wyjścia.

---

• Hamulce

Szczególnie w zastosowaniach pionowych lub w celu zabezpieczenia silników przed nagłym wyłączeniem, standardowe hamulce SILNIKKROKOWY do rozmiarów NEMA14, 17, 23, 24 i 34 pomogą zmniejszyć obawy klientów.



---

• Okablowanie, kable i złącza


• Przewody lub złącza luźne
• Przewody skręcane
• Rury termokurczliwe lub rozprężne
• Osłony kablowe

---

• Śruba pokryta teflonem

Jeśli aplikacje klienta wymagają bezsmarowego połączenia śruby i nakrętki, SILNIKKROKOWY oferuje śrubę pociągową pokrytą teflonem do siłowników liniowych krokowych.
Siłownik liniowy krokowy pokryty teflonem do śrub pociągowych zapewnia dłuższą żywotność i lepsze generowanie siły ciągu w porównaniu z konwencjonalnymi śrubami pociągowymi SUS.
Powłoka teflonowa może być stosowana w całym asortymencie śrub pociągowych oferowanych przez SILNIKKROKOWY oraz we wszystkich typach siłowników liniowych, takich jak zewnętrzne, niewypadające i wypadające.
Dodatkowo, nakrętka bezluzowa może być również stosowana ze śrubą pokrytą teflonem.
