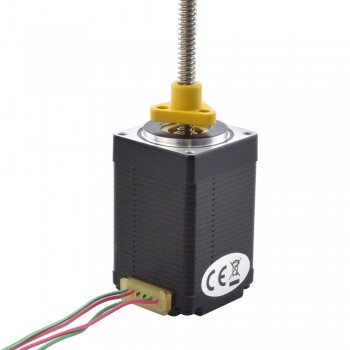

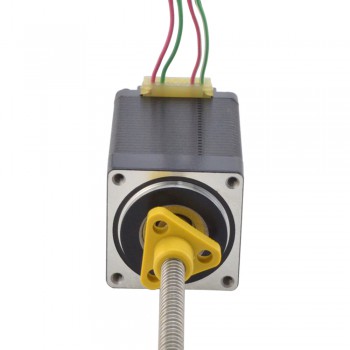

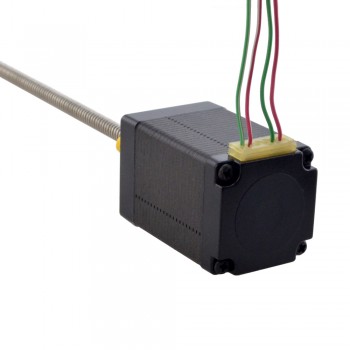

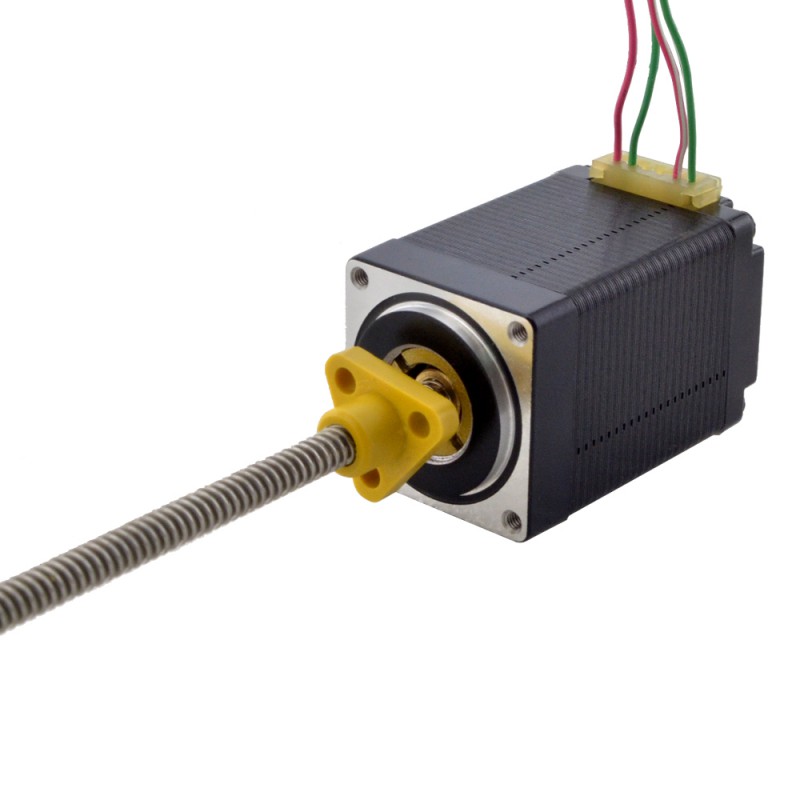

Zewnętrzny liniowy silnik krokowy NEMA 11 11E18S1004GD5-150RS skok na obrót 2,54mm skok 150mm
-
Instrukcje i dokumentacja:
Zewnętrzny liniowy silnik krokowy NEMA 11 11E18S1004GD5-150RS skok na obrót 2,54mm skok 150mm
Zewnętrzny liniowy silnik krokowy NEMA 11 11E18S1004GD5-150RS z gwintem ACME. Długość obudowy wynosi 46 mm, kąt kroku 1,8°, prąd znamionowy 1 A. Silnik wyposażony jest w gwint ACME o średnicy Φ4,76 mm (0,1874") i długości 150 mm (5,9055"), z nakrętką POM. Przemieszczenie liniowe wynosi 2,54 mm (0,1") na obrót.
Specyfikacja elektryczna
Numer części producenta: 11E18S1004GD5-150RS
Typ silnika: Zewnętrzny (ACME)
Kąt kroku: 1,8°
Moment trzymania: 0,12Nm
Prąd znamionowy na fazę: 1A
Rezystancja fazowa: 3,7omów
Indukcyjność: 3,7mH±20%(1KHz)
Dane fizyczne
Wymiary ramy: 28 x 28mm
Długość korpusu: 46mm
Długość śruby pociągowej: 150mm(5,9055")
Średnica śruby pociągowej: Φ4,76mm(0,1874")
Skok/krok: 0,0127mm(0,0005")
Skok/obrót śruby pociągowej: 2,54mm(0,1")
Liczba wyprowadzeń: 4
Liczba rozpoczętych wątków: 2
Długość wyprowadzeń: 300mm
Połączenie
| A+ | A- | B+ | B- |
| Czerwony | Czerwono/Biały | Zielony | Zielony/Biały |
| Specyfikacja elektryczna | |
|---|---|
| Bipolarny/Unipolarny | Bipolarny |
| Indukcyjność (mH) | 3,7 |
| Rezystancja fazowa (om) | 3,7 |
| Prąd znamionowy (A) | 1,0 |
| Kąt kroku (stopnie) | 1,8 |
| Typ silnika liniowego | Zewnętrzny (Acme) |
| Specyfikacja fizyczna | |
| Długość korpusu (mm) | 46 |
| Wymiary ramy (mm) | Nema 11 (28 x 28) |
| Długość wyprowadzeń (mm) | 300 |
| Średnica śruby pociągowej (mm) | 4,76 |
| Długość śruby pociągowej (mm) | 150 |
| Liczba wyprowadzeń | 4 |
| Skok/obrót śruby pociągowej (mm) | 2,54 |
| Skok/krok (mm) | 0,0127 |
| Stopień ochrony IP | 40 |
