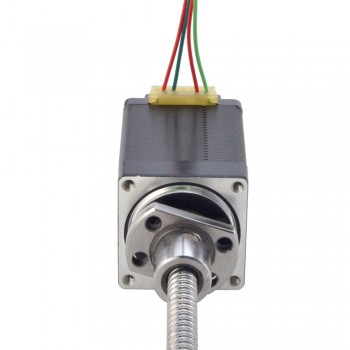

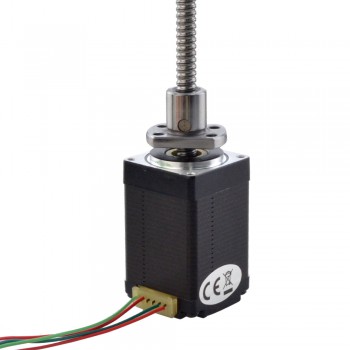

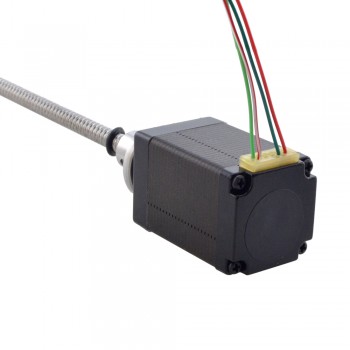

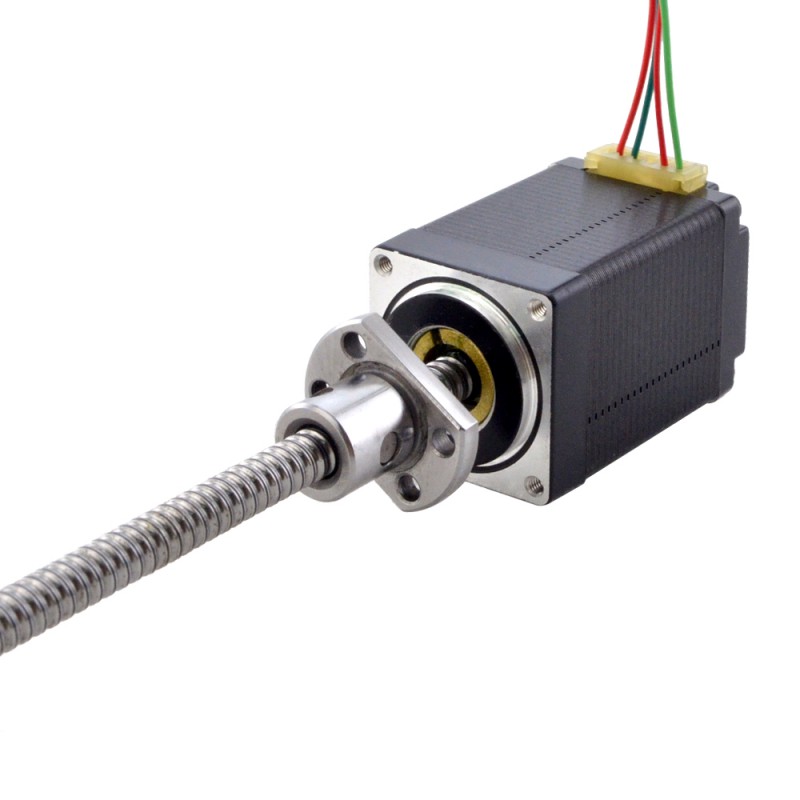

Silnik krokowy liniowy NEMA 11 z zewnętrzną śrubą kulową 11E18S1004BAM5-150RS skok na obrót 2mm skok 150mm

Silnik krokowy liniowy NEMA 11 z zewnętrzną śrubą kulową 11E18S1004BAM5-150RS skok na obrót 2mm skok 150mm

Silnik krokowy liniowy NEMA 11 z zewnętrzną śrubą kulową 11E18S1004BAM5-150RS. Długość obudowy wynosi 46 mm, kąt kroku 1,8°, prąd znamionowy 1 A. Silnik wyposażony jest w śrubę kulową o średnicy 6 mm (0,2362") i długości 150 mm (5,9055"), z nakrętką stalową. Przemieszczenie liniowe wynosi 2 mm (0,07874") na obrót.

Specyfikacja elektryczna

Numer części producenta: 11E18S1004BAM5-150RS

Typ silnika: Zewnętrzna (śruba kulowa)

Kąt kroku: 1,8°

Moment trzymania: 0,1Nm

Prąd znamionowy na fazę: 1A

Rezystancja fazowa: 3omów

Indukcyjność: 2mH±20%(1KHz)

Stopień dokładności: C7

Dane fizyczne

Wymiary ramy: 28 x 28mm

Długość korpusu: 46mm

Długość śruby pociągowej: 150mm

Średnica śruby pociągowej: Φ6mm

Skok/krok: 0,01mm

Skok/obrót śruby pociągowej: 2mm

Liczba wyprowadzeń: 4

Długość wyprowadzeń: 300mm

Połączenie

Obróbka końcówek śrub pociągowych

Nakrętka bezluzowa

SILNIKKROKOWY oferuje nakrętkę bezluzową do siłowników liniowych z zewnętrzną śrubą pociągową (z wyjątkiem rozmiaru 34) oraz siłowników liniowych z niezablokowaną śrubą pociągową (z wyjątkiem rozmiarów 24 i 34).

Po milionach cykli powinien występować nominalny luz między śrubą pociągową a standardową plastikową nakrętką SILNIKKROKOWY. SILNIKKROKOWY gwarantuje kilka milionów cykli, ale luz fizyczny może zostać zwiększony. Aby zmniejszyć lub wyeliminować luz, SILNIKKROKOWY oferuje sprężynową konstrukcję nakrętki bezluzowej.

Enkodery

W zależności od wymagań aplikacji, klient może łatwo wybrać enkodery z wyjściem indeksowanym lub nieindeksowanym oraz z wyjściem przelotowym, pojedynczym lub różnicowym.

Można również swobodnie wybierać różne rozdzielczości, co ułatwia i precyzuje pozycjonowanie.

Wszystkie standardowe enkodery SILNIKKROKOWY są optyczne i inkrementalne. Wybierając enkoder, należy dokładnie rozważyć dostępne opcje, zwłaszcza rozmiar, rozdzielczość, indeks i metodę wyjścia.

Hamulce

Szczególnie w zastosowaniach pionowych lub w celu zabezpieczenia silników przed nagłym wyłączeniem, standardowe hamulce SILNIKKROKOWY do rozmiarów NEMA14, 17, 23, 24 i 34 pomogą zmniejszyć obawy klientów.

Okablowanie, kable i złącza

Przewody lub złącza luźne

Przewody skręcane

Rury termokurczliwe lub rozprężne

Osłony kablowe

Śruba pokryta teflonem

Jeśli aplikacje klienta wymagają bezsmarowego połączenia śruby i nakrętki, SILNIKKROKOWY oferuje śrubę pociągową pokrytą teflonem do siłowników liniowych krokowych.

Siłownik liniowy krokowy pokryty teflonem do śrub pociągowych zapewnia dłuższą żywotność i lepsze generowanie siły ciągu w porównaniu z konwencjonalnymi śrubami pociągowymi SUS.

Powłoka teflonowa może być stosowana w całym asortymencie śrub pociągowych oferowanych przez SILNIKKROKOWY oraz we wszystkich typach siłowników liniowych, takich jak zewnętrzne, niewypadające i wypadające.

Dodatkowo, nakrętka bezluzowa może być również stosowana ze śrubą pokrytą teflonem.
