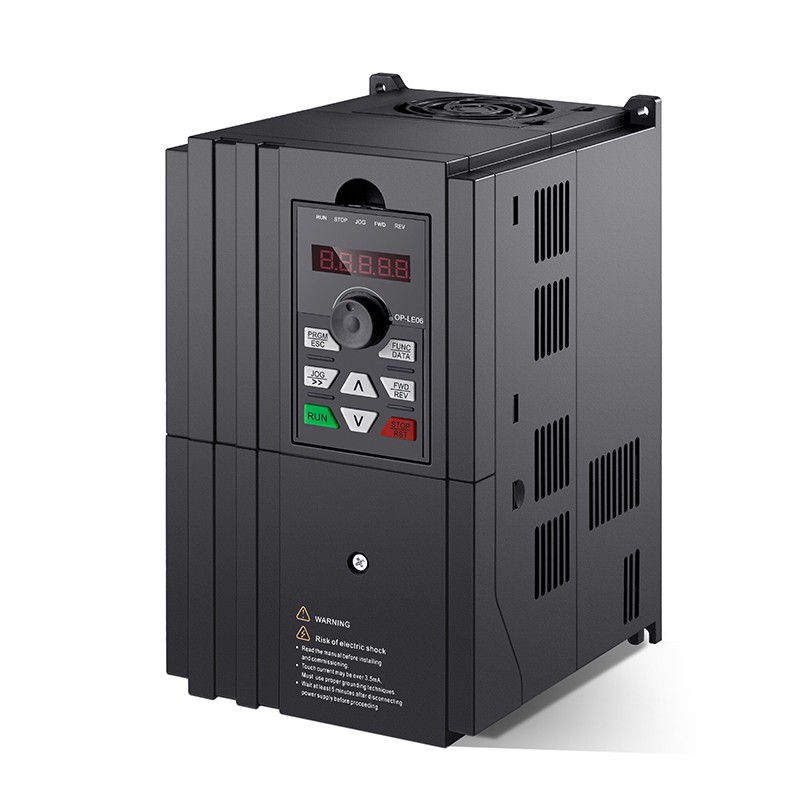

BD600 Series Falownik 3 fazowy 380 V 5 KM/7,5 KM 8,5/13 A BD600-3R7G-5R5P-4
- Instrukcje i dokumentacja: Pełna instrukcja obsługi:
BD600 Series Falownik 3 fazowy 380 V 5 KM/7,5 KM 8,5/13 A BD600-3R7G-5R5P-4
Ten falownik (VFD) ma dwa warianty mocy: G: 5 KM (3,7 kW) oraz P: 7,5 KM (5,5 kW) i jest przeznaczony do zasilania trójfazowego 380 V. Seria BD600 to falowniki z sterowaniem wektorowym do regulacji prędkości silników AC. Stosowane m.in. w: obróbce metali, obrabiarkach CNC, ciągarkach do drutu, dmuchawach kotłowych, wentylatorach wyciągowych (induced draft), wentylatorach wyciągowych w kopalniach, inżynierii komunalnej, układach cyklonowych, wentylatorach odśrodkowych, pompach wody obiegowej i uzupełniającej, pompach do zatłaczania wody w polach naftowych, pompach transferu oleju, fontannach muzycznych, urządzeniach papierniczych oraz w przemyśle chemicznym, farmaceutycznym i tekstylnym.
Kluczowa specyfikacja
Napięcie wejściowe: 3-fazowa 380VAC±15%
Częstotliwość wejściowa: 47–63 Hz
Prąd wejściowy: G: 10,5 A/P: 14,6 A
Współczynnik mocy wejściowej: ≥95%
Moc: G: 5 KM (3,7 kW)/P: 7,5 KM (5,5 kW)
Prąd wyjściowy: G: 8.5A/P: 13A
| Specyfikacja falownik | |
|---|---|
| Napięcie wejściowe | 3-fazowe 220 V AC |
| Częstotliwość wejściowa | 47 - 63Hz |
| Prąd wejściowy | 10,5 A (3 fazy) |
| Moc | 3,7 kW / 5 KM |
| Prąd wyjściowy | 8,5A |
| Tryby sterowania | Sterowanie V/F, sterowanie wektorowe bez PG (SVC), sterowanie wektorowe PG (FVC) |
| Moment początkowy | typ G: 0,5 Hz/150% (SVC), 0 Hz/180% (FVC); typ P: 0,5 Hz/100% |
| Rozdzielczość częstotliwości | 0,01 Hz (ustawienie cyfrowe); częstotliwość maksymalna x 0,025% (ustawienie analogowe) |
| Wibracje | Poniżej 20 Hz 9,8 m/s (1 G), powyżej 20 Hz 5,88 m/s (0,6 G) |
| Środowisko przechowywania | ≤1000M, w pomieszczeniu (bez gazów i cieczy powodujących korozję) |
| Temperatura przechowywania | -20℃～60℃ |
| Współczynnik mocy wejściowej | ≥95% |
| Sterowanie V/F | Linia, wiele punktów, kwadratowa krzywa V/F, separacja V/F |
| Tryb poleceń operacyjnych | Sterowanie klawiaturą, sterowanie terminalem, sterowanie komunikacją szeregową |
| Źródło odniesienia częstotliwości | Cyfrowe, analogowe, częstotliwość impulsów, komunikacja szeregowa, prędkość wielokrokowa, prosty PLC i PID Możliwość przełączania kombinacji wielu trybów i różnych trybów |
| Przeciążalność | typ G: 150% prądu znamionowego 60 s, 180% prądu znamionowego 3 s; typ P: 120% prądu znamionowego 60 s, 150% prądu znamionowego 3 s |
| Zakres regulacji prędkości | 1:100(SVC), 1:1000(FVC) |
| Dokładność kontroli prędkości | ±0,5% (SVC), ±0,02% (FVC) |
| Częstotliwość nośna | od 0,5 do 16,0 kHz; automatyczne dostosowywanie częstotliwości nośnej zgodnie z charakterystyką obciążenia |
| Wzmocnienie momentu obrotowego | Automatyczne wzmocnienie momentu obrotowego; ręczne wzmocnienie momentu obrotowego 0,1~30% |
| Tryb przyspieszania i zwalniania | Liniowy lub w kształcie litery S, 4 typy czasu przyspieszania/zwalniania w zakresie 0,0~6500,0 s |
| Hamulec prądu stałego | Obsługuje uruchamianie i zatrzymywanie hamulca DC |
| Sterowanie biegiem | 0,0 Hz–50,00 Hz (zakres częstotliwości biegu); 0–6500,0 s (czas przyspieszania/zwalniania biegu) |
| Prosta obsługa PLC i wielostopniowa prędkość | Wbudowany sterownik PLC lub terminal sterujący, możliwość ustawienia 16-stopniowej prędkości |
| Wbudowany regulator PID | Wbudowany regulator PID umożliwia łatwą realizację sterowania w pętli zamkniętej dla parametrów procesu (takich jak ciśnienie, temperatura, przepływ itp.) |
| Automatyczna regulacja napięcia (AVR) | Automatyczne utrzymywanie stałego napięcia wyjściowego przy zmianie napięcia sieci elektroenergetycznej |
| Wspólna szyna DC | Wiele falowników może korzystać ze wspólnej szyny DC (funkcja wspólnej szyny DC) |
| Kontrola trawersu | Wielokrotna trójkątna kontrola częstotliwości impulsów (funkcja kontroli trawersu) |
| Kontrola stałej długości | Ustawianie kontroli długości |
| Kontrola czasu | 0~6500 min (zakres ustawień czasu) |
| Zaciski wejściowe | a. Obsługuje szybkie wejście impulsowe, b. 1 Wejście analogowe napięciowe 0~10 VDC, c. 2 Wejście napięciowe 0~10 VDC lub wejście prądowe 0~20 mA |
| Zaciski wyjściowe | a. 1 wyjście typu otwarty kolektor, można je rozszerzyć do 1 szybkiego wyjścia impulsowego, b. 2 wyjścia przekaźnikowe, c. 2 wyjście analogowe: wyjście napięciowe 0~10VDC lub wyjście prądowe 0~20mA |
| Klasa ochrony | IP20 |
| Wilgotność i temperatura | 90% RH lub mniej (bez kondensacji), -10℃～40℃. Falownik zostanie obniżony, jeśli temperatura otoczenia przekroczy 40℃ |
| Tryb chłodzenia | Wymuszone chłodzenie powietrzem |
