Przekładnia planetarna Nema 34 20:1 serii TQEG TQEG34-G20 luz zwrotny 20 minut łuku
- Instrukcje i dokumentacja: Karta katalogowa skrzyni biegów:

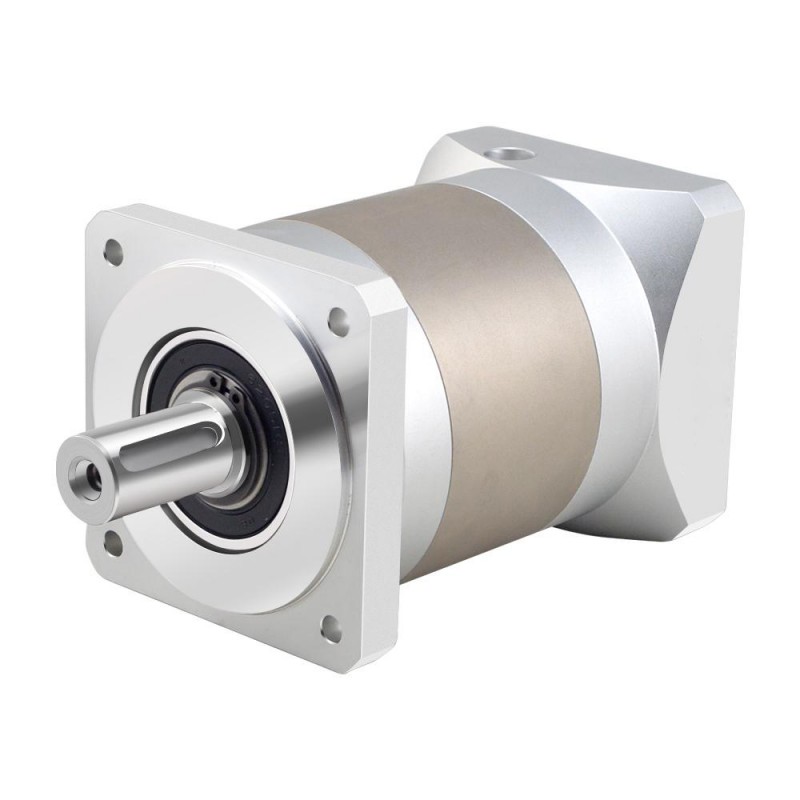

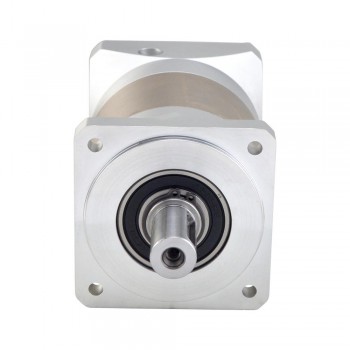

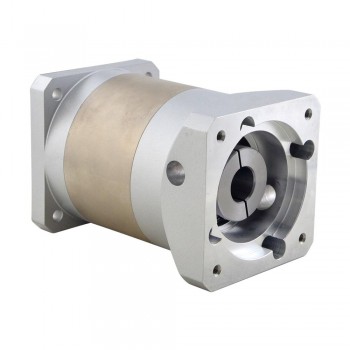

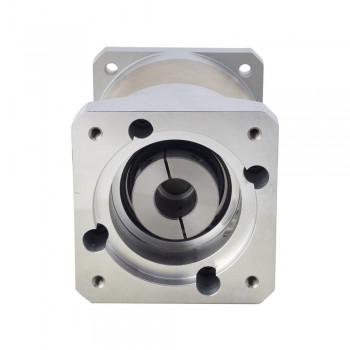

Przekładnia planetarna Nema 34 20:1 serii TQEG TQEG34-G20 luz zwrotny 20 minut łuku
Ta przekładnia planetarna należy do serii TQEG. Ma przełożenie 20:1 oraz maksymalny luz zwrotny 20 minut kątowych (arc-min). Jest to współosiowa (inline) przekładnia planetarna z wbudowanym sprzęgłem wału wejściowego, kompatybilnym ze standardowymi silnikami krokowymi NEMA 34, silnikami bezszczotkowymi DC oraz serwosilnikami.
Specyfikacja przekładni
Numer części producenta: TQEG34-G20
Typ przekładni: Planetarna
Przełożenie: 20: 1
Sprawność: 94%
Luz zwrotny bez obciążenia: <=20 arcmin
Maksymalny dopuszczalny moment obrotowy: 90 Nm
Dopuszczalny moment obrotowy: 180 Nm
Hałas: <=60dB
Wodoodporność: IP54
Żywotność: 20000 godzin
Dane fizyczne
Wymiary ramy: 90 x 90 mm
Długość przekładni: 132 mm
Typ wałka wyjściowego: Wpust klinowy
Średnica wałka wyjściowego: Φ20 mm
Długość wałka wyjściowego: 40 mm
Średnica wału wejściowego: Φ14 mm
Długość wałka wejściowego: 30-40 mm
Dzięki zastosowaniu tulei wału przekładnia ta może być dopasowana do wałów o różnych średnicach:
| Tuleja wału | Średnica wału wejściowego |
| Bez rękawa | 19mm |
| SS-14 | 14mm |
| SS-13 | 12,7mm |
| Specyfikacja fizyczna | |
|---|---|
| Wymiary ramy (mm) | 90 x 90 |
| Waga (g) | 3810 |
| Długość przekładni (mm) | 132 |
| Średnica wału wejściowego (mm) | 19 |
| Średnica wałka wyjściowego (mm) | 20 |
| Długość wałka wyjściowego (mm) | 40 |
| Pasuje do silnika | Nema 34 |
| Typ przekładni | Seria TQEG |
| Przełożenie | 20 |
| Luz zwrotny bez obciążenia | <=20 minut łuku |
| Typ produktu | Przekładnia planetarna serii PLE |
| Typ wałka wyjściowego | Wał wpustowy |
