Przekładnia ślimakowa Nema 34 20:1 NMRV40-G20-D14 Średnica wału wejściowego 14 mm Maks. 40 Nm

Przekładnia ślimakowa Nema 34 20:1 NMRV40-G20-D14 Średnica wału wejściowego 14 mm Maks. 40 Nm

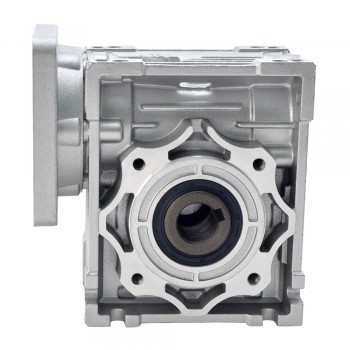

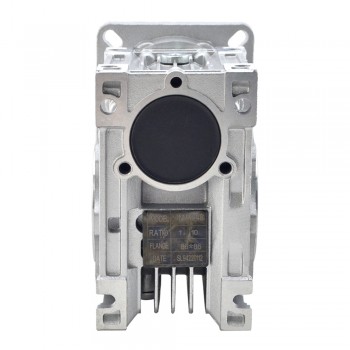

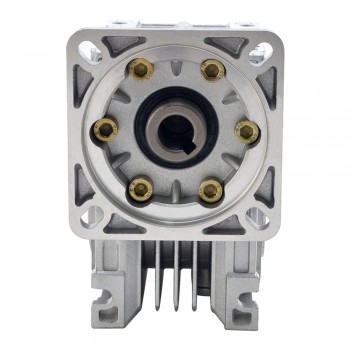

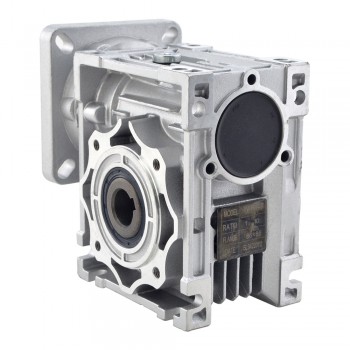

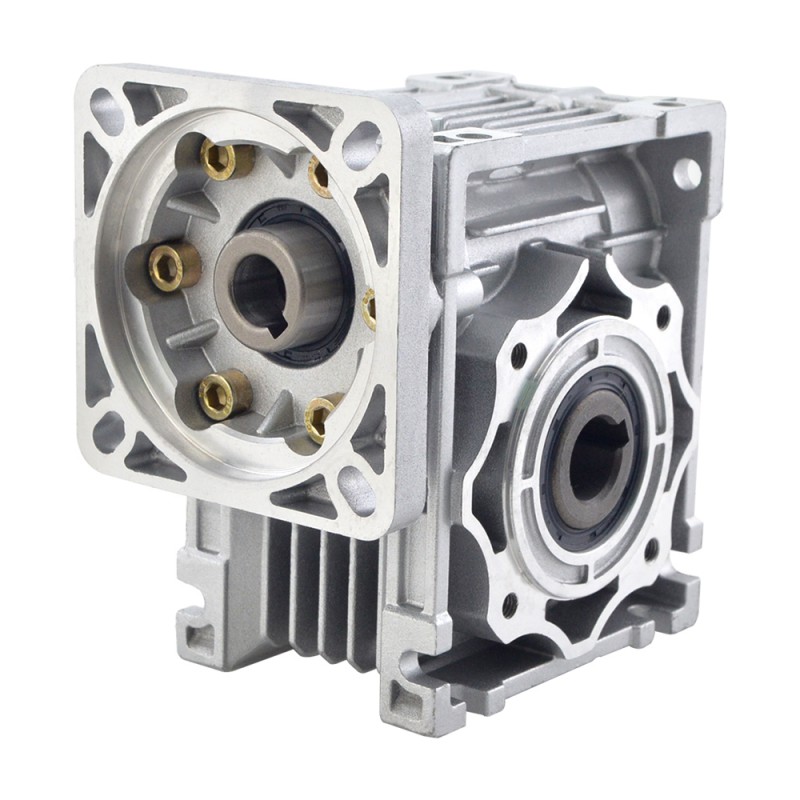

Ta przekładnia ślimakowa jest przeznaczona do silników krokowych Nema 34 lub innych silników o wymiarach 86 mm x 86 mm. Wał wyjściowy jest przesunięty o 90° względem wału napędowego.

Specyfikacja przekładni

Numer części producenta: NMRV40-G20-D14

Typ przekładni: przekładnia ślimakowa

Przełożenie: 20:1

Sprawność: 78%

Luz zwrotny bez obciążenia: <=1°

Maksymalny dopuszczalny moment obrotowy na wyjściu: 40Nm

Maksymalne obciążenie promieniowe na wyjściu: 1,82kN

Typ wyjścia: Otwór drążony

Średnica otworu wyjściowego: Φ18mm

Typ wału wejściowego: Wpust klinowy

Średnica wału wejściowego: Φ14mm

Maksymalna długość wału wejściowego: 35mm

Uwaga:

Wał wyjściowy jest dostępny, prosimy o kontakt z naszym działem technicznym w celu uzyskania informacji o wymaganiach.

Dostępne przełożenia dla tej przekładni do: 5:1, 7,5:1, 10:1, 15:1, 20:1, 25:1, 30:1 i 40:1.

Ze względu na stosunkowo wysoki luz (1°) przekładnie ślimakowe nie nadają się do zastosowań pozycjonujących.
