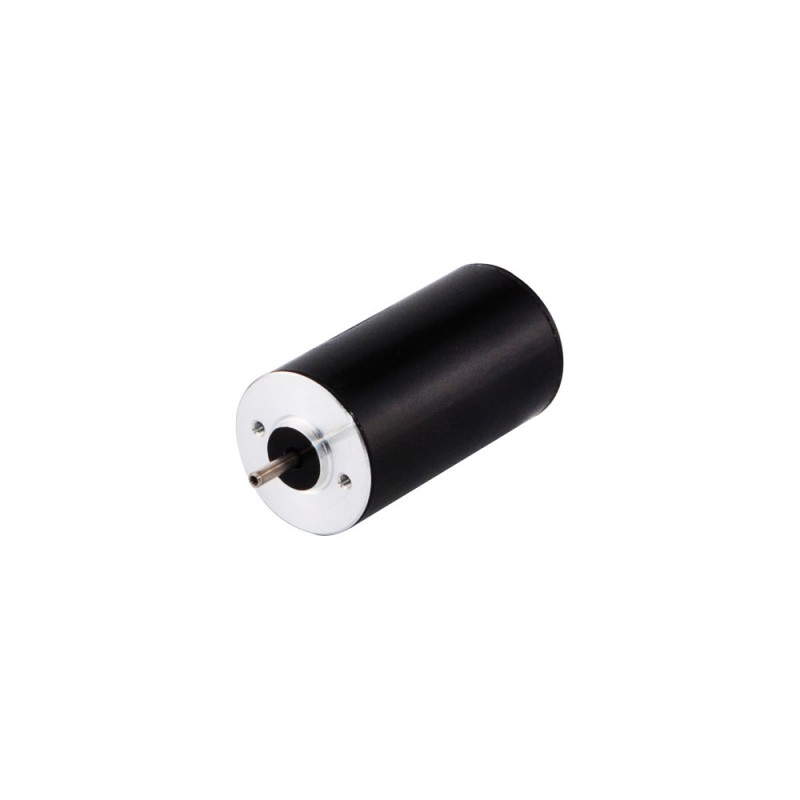

Silnik BLDC 22BLR 22BLR50-24-01 24V 6000RPM 0.011Nm Round Ф22x50mm
Nasza cena:126,95zł
Silnik BLDC 22BLR 22BLR50-24-01 24V 6000RPM 0.011Nm Round Ф22x50mm
Silnik bezszczotkowy BLDC 22BLR (22BLR50-24-01) 24 V, 3-fazowy, 4-biegunowy. Prędkość znamionowa: 6000 obr./min (bez obciążenia 8900 obr./min), moment znamionowy: 0,011 N·m, moc: 7 W. Prąd znamionowy: 0,54 A (bez obciążenia 0,11 A). Czujnik Halla, łożyska kulkowe NMB C3.
Specyfikacja elektryczna
- Numer części producenta: 22BLR50-24-01
- Liczba faz: 3
- Liczba biegunów: 4
- Napięcie znamionowe: 24V
- Prędkość znamionowa: 6000±10% obr./min
- Prędkość bez obciążenia: 8900 obr./min
- Moment znamionowy: 0,011Nm
- Prąd znamionowy: 0,54±10%A
- Prąd bez obciążenia: 0,11A
- Moc znamionowa: 7W
- Klasa izolacji: Klasa B
- Rezystancja izolacji: min. 100 MΩ przy 500 V DC
- Test wytrzymałości dielektrycznej: 500 V AC przez 1 minutę
Dane fizyczne
- Wymiary ramy: Φ22mm
- Długość korpusu: 50mm
- Średnica wału: Φ2mm
- Długość wału: 9mm
- Liczba wyprowadzeń: 8
- Długość wyprowadzeń: 300mm
- Typ łożyska: Łożysko kulkowe NMB, C3
- Czujnik: Czujnik Halla
- Waga: 0,1kg
Połączenie
|
U
|
V
|
W
|
+5V
|
GND
|
A
|
B
|
C
|
|
Pomarańczowy
|
Zielony
|
Brązowy
|
Czerwony
|
Czarny
|
Żółty
|
Biały
|
Niebieski
|
| Specyfikacja silnika BLDC | |
|---|---|
| Typ łożyska | Łożysko kulkowe NMB, C3 |
| Długość korpusu(mm) | 50 |
| Rozmiar kołnierza (mm) | Φ22 |
| Klasa izolacji | Klasa B |
| Liczba wyprowadzeń | 8 |
| Liczba faz | 3 |
| Liczba biegunów | 4 |
| Prąd znamionowy (A) | 0,54 |
| Moc znamionowa (W) | 7 |
| Prędkość znamionowa (obr./min) | 6000 |
| Moment znamionowy (Nm) | 0,011 |
| Moment znamionowy (uncji cala) | 1,56 |
| Napięcie znamionowe (V) | 24 |
| Typ czujnika | Czujnik Halla |
| Średnica wału (mm) | 2 |
| Długość wału (mm) | 9 |
| Specyfikacja fizyczna | |
| Długość wyprowadzeń (mm) | 300 |
| Waga (g) | 100 |
