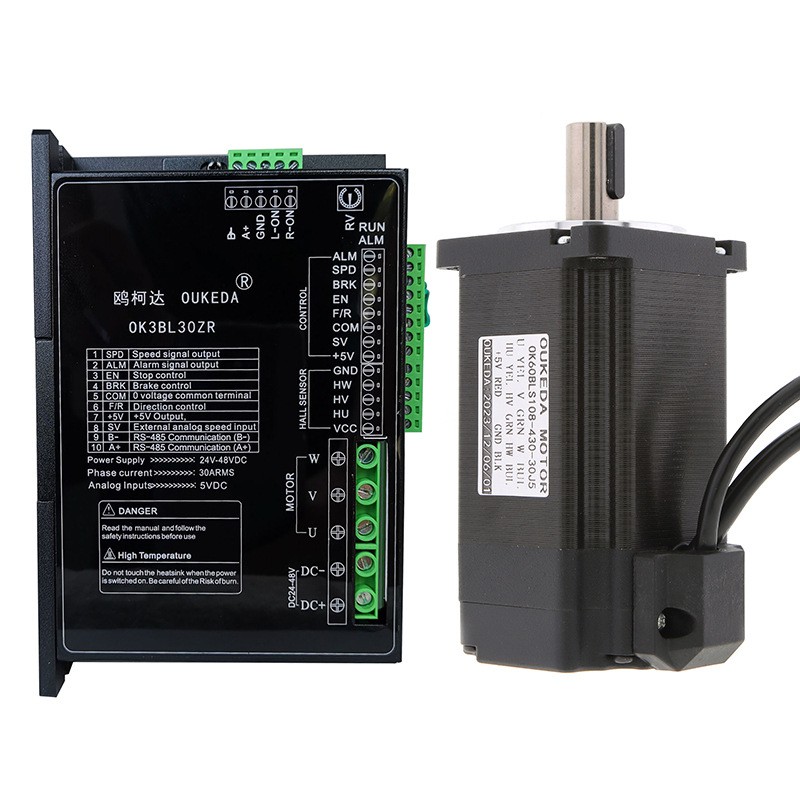

Zestaw silnika bezszczotkowego prądu stałego 300 W 48 V i sterownika BLDC OK60BLS108-430-30J5+OK3BL30ZR 95,55 Ncm 3000 obr./min 3 fazy

Zestaw silnika bezszczotkowego prądu stałego 300 W 48 V i sterownika BLDC OK60BLS108-430-30J5+OK3BL30ZR 95,55 Ncm 3000 obr./min 3 fazy

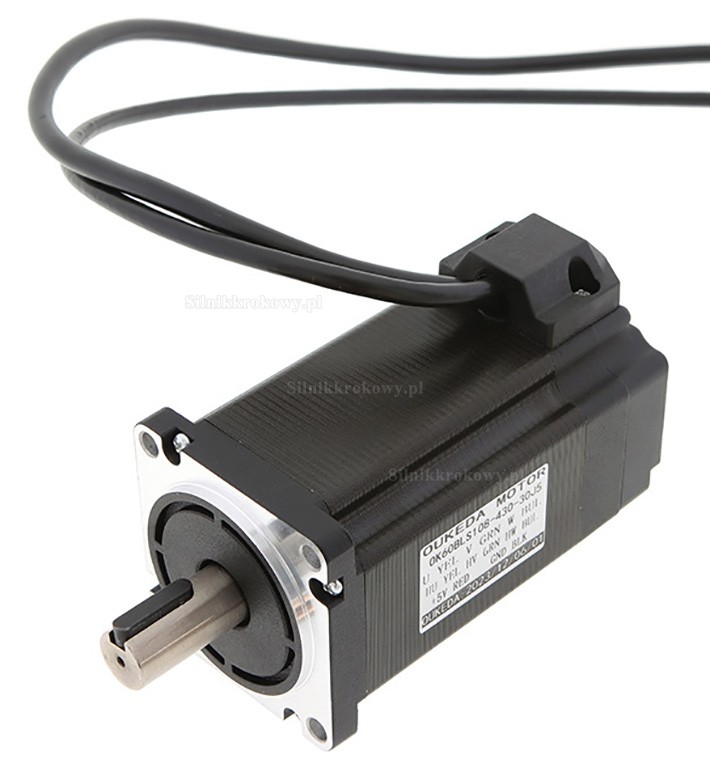

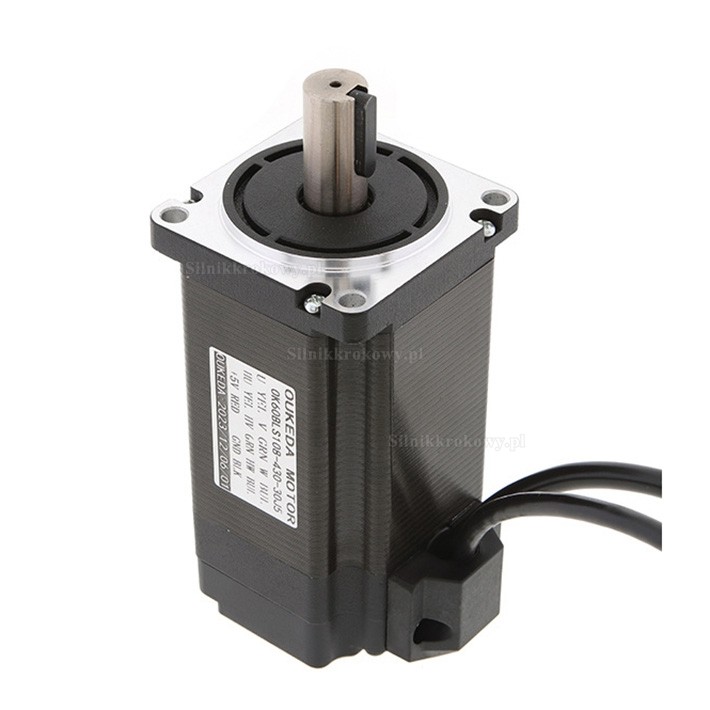

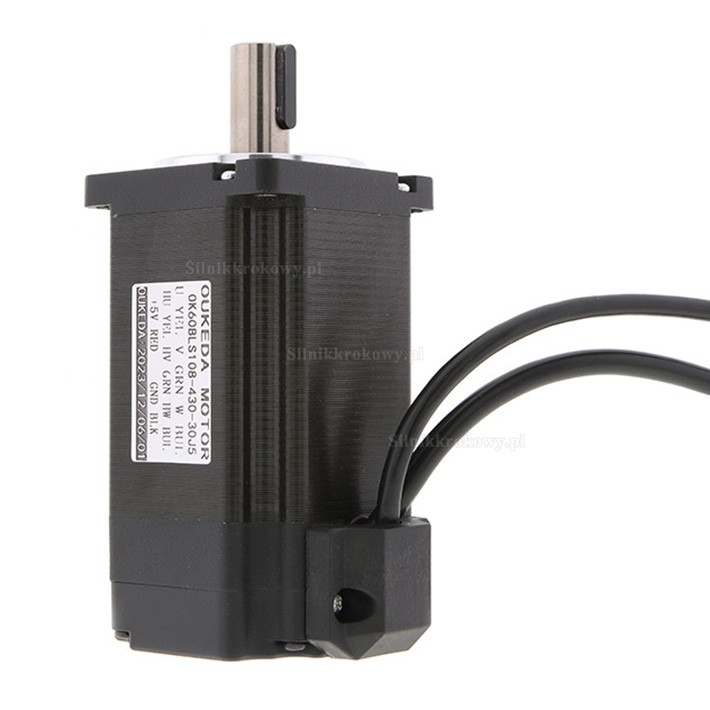

Jest to zestaw składający się z trójfazowego bezszczotkowego silnika prądu stałego i sterownika. Silnik posiada napięcie znamionowe 48 VDC i prędkość znamionową 3000 obr./min, oferując znamionowy moment obrotowy 95,55 Ncm oraz znamionową moc 300 W. Posiada obudowę o średnicy Φ60 mm, wał o średnicy 14 mm oraz długość przewodu 500 mm.

Specyfikacja elektryczna:

Numer części producenta:OK60BLS108-430-30J5
Typ silnika: Silnik BLDC
Liczba faz:3
Napięcie znamionowe:48VDC
Prędkość znamionowa:3600士10% obr./min
Prędkość bez obciążenia:3000士10% obr./min
Prąd znamionowy:8A
Moc znamionowa:300W
Moment znamionowy:95,55Ncm
Rezystancja fazowa: 100 omów

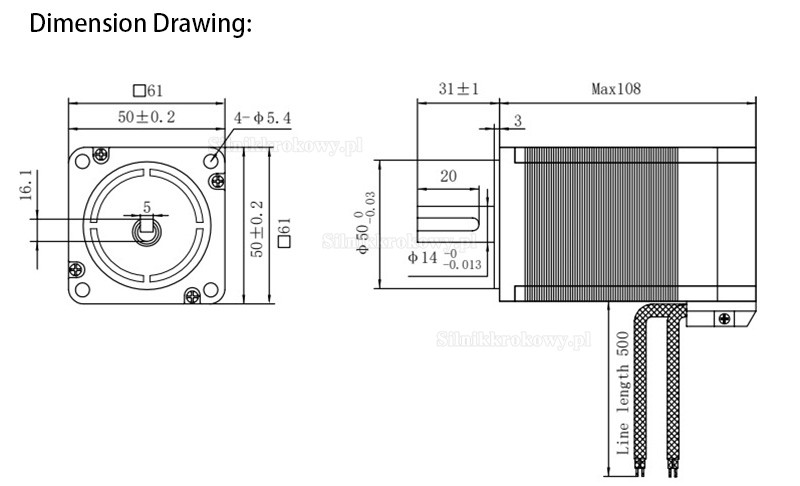

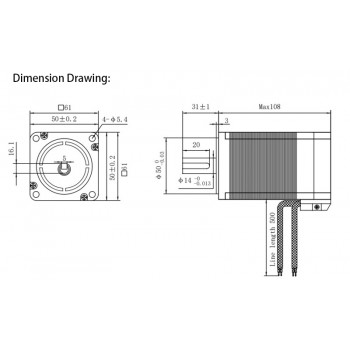

Dane fizyczne:

Wymiary ramy: Φ60mm
Długość korpusu: 108mm
Średnica wału: Φ14mm
Długość wału: 31mm
Długość wału wpustowego: 20mm
Liczba wyprowadzeń: 8
Długość wyprowadzeń: 500mm
Waga:1,6kg;

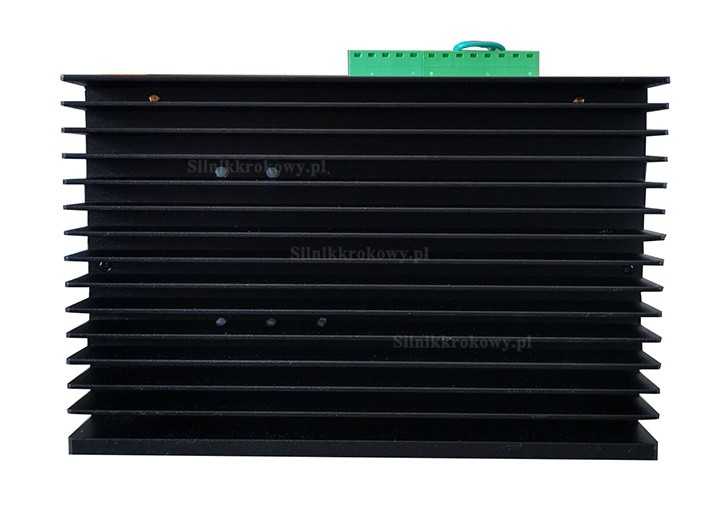

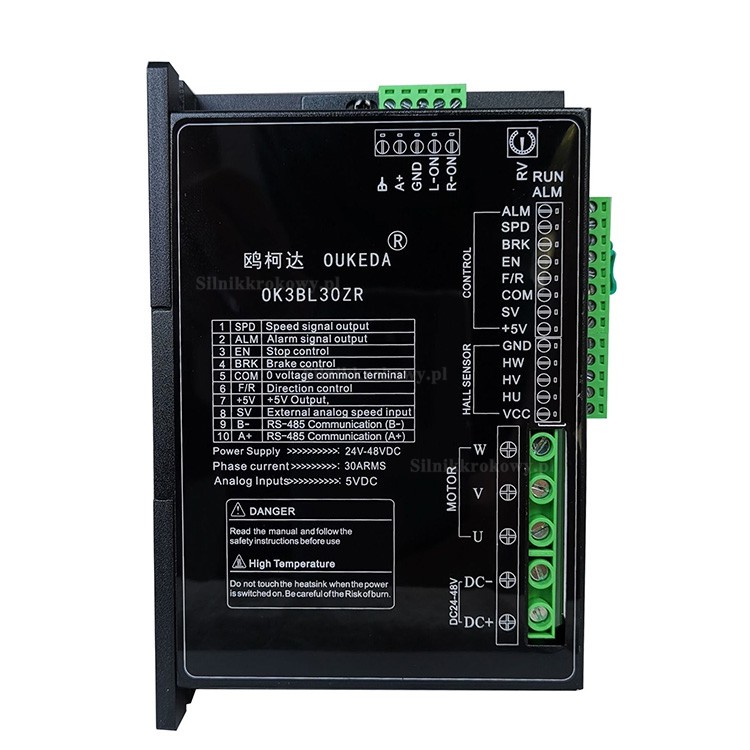

This brushless DC driver features stable performance with a DSP-based computing core and multiple control modes. The fully digital design allows for flexible input control methods and comprehensive software and hardware protection functions. The driver can be connected to a computer via the RS-485 communication interface for parameter adjustment, including settings for protection parameters, motor parameters, and acceleration and deceleration times.

Speed ​​regulation mode:

1: wejście analogowe 0–5 V DC;
2: wejście PWM 0–100% (zakres częstotliwości PWM: [1KHz-20KHz);
3: sterowanie prędkością za pomocą zewnętrznego potencjometru;
4: ustawianie za pomocą komunikacji RS-485.

Specyfikacja elektryczna:

Parametry elektryczne(Tj=25ºC);
Napięcie:24-48V
Prąd:30A
Napięcie wejściowe:14~60VDC, (typowo 24 V);
Prąd wyjściowy:3A-30A; (typowo 30 A);
Dostępna prędkość obrotowa silnika:100-30000 obr./min (typowo 3000 obr./min)
Zabezpieczenia przeciwprzepięciowe i przeciwprzepięciowe;
Certyfikat CE i zgodność z dyrektywą RoHS;

Środowisko pracy i inne parametry(Tj = 25℃/77℉):

Chłodzenie: Chłodzenie naturalne lub wymuszone
Środowisko: Unikać kurzu, mgły olejowej i gazów korozyjnych
Temperatura otoczenia: 0℃ － 65℃
Wilgotność: 40%RH－90%RH
Temperatura pracy: 0℃ － 50℃
Wibracje: 10-55Hz / 0,15mm
Temperatura przechowywania: -20℃ － 65℃

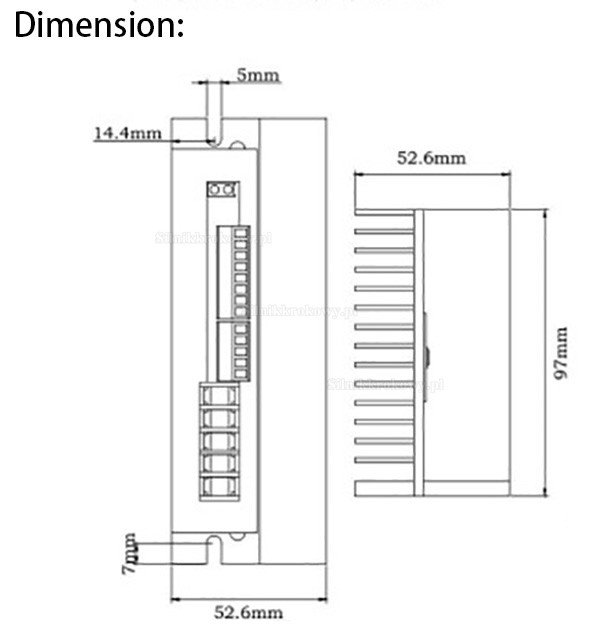

Demension:151*97,5*52,6mm
Waga: Około.160g;
