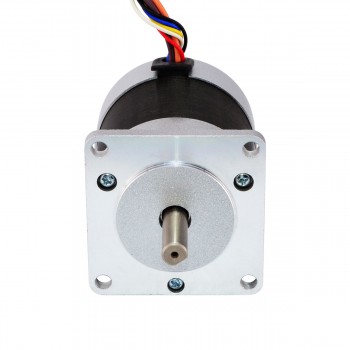

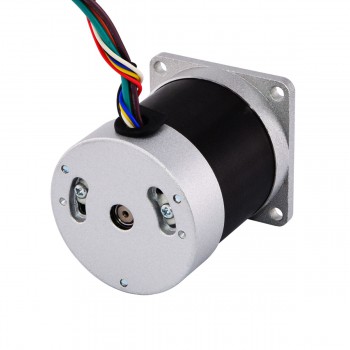

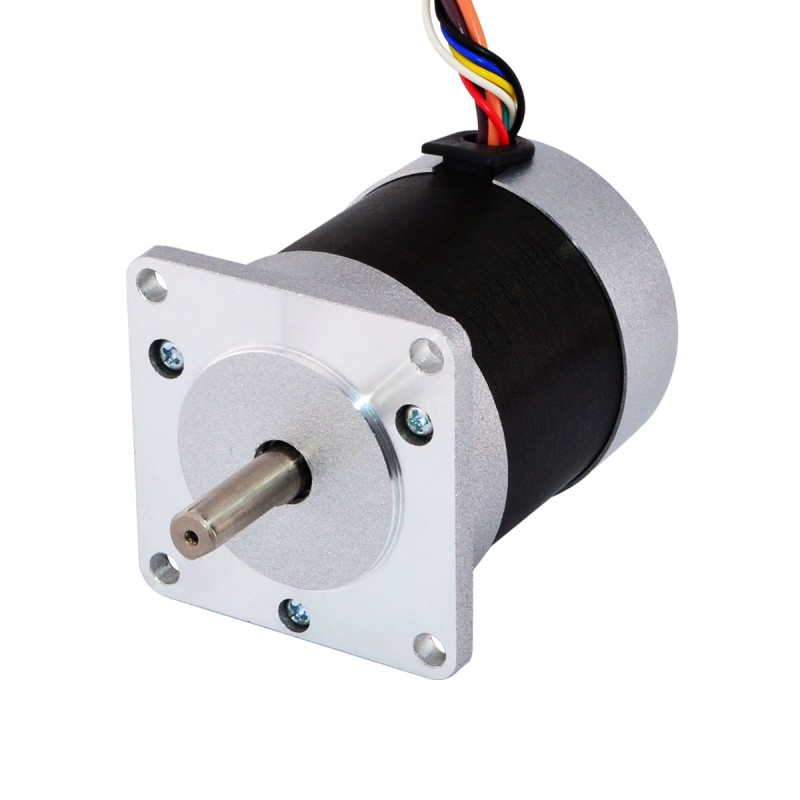

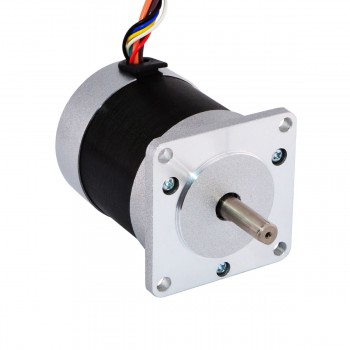

Silnik BLDC 57BLR 57BLR70-24-01 24 V 3500 obr./min 0,37 Nm 134 W Ф57x57mm
Nasza cena:182,45zł
Silnik BLDC 57BLR 57BLR70-24-01 24 V 3500 obr./min 0,37 Nm 134 W Ф57x57mm
Silnik BLDC 24 V 57BLR70-24-01, 3 fazy, 4 bieguny. Prędkość znamionowa: 3500 obr./min, moment znamionowy: 0,37 N·m (52,40 oz·in), moc: 134 W, prąd znamionowy: 9 A. Wymiary: Φ57 mm, długość 69,1 mm, wał Φ8 mm / 25 mm, typ D (spłaszczenie 20 mm). 8 wyprowadzeń, przewody 300 mm, łożyska kulkowe NMB C3.
Specyfikacja elektryczna
- Numer części producenta: 57BLR70-24-01
- Liczba faz: 3
- Liczba biegunów: 4
- Napięcie znamionowe: 24V
- Prędkość znamionowa: 3500±10% obr./min
- Moment znamionowy: 0.37Nm(52.40uncji cala)
- Prąd znamionowy: 9±10%A
- Moc znamionowa: 134W
- Klasa izolacji: Klasa B
- Rezystancja izolacji: min. 100 MΩ przy 500 V DC
- Test wytrzymałości dielektrycznej: 500 V AC przez 1 minutę
Dane fizyczne
- Wymiary ramy: Φ57mm
- Długość korpusu: 69.1mm
- Średnica wału: Φ8mm
- Długość wału: 25mm
- Typ wału: D
- Długość cięcia w kształcie litery D: 20mm
- Liczba wyprowadzeń: 8
- Długość wyprowadzeń: 300mm
- Typ łożyska: Łożysko kulkowe NMB, C3
- Waga: 0,75kg
Połączenie
|
U
|
V
|
W
|
+5V
|
GND
|
A
|
B
|
C
|
|
Pomarańczowy
|
Zielony
|
Brązowy
|
Czerwony
|
Czarny
|
Żółty
|
Biały
|
Niebieski
|
| Specyfikacja silnika BLDC | |
|---|---|
| Typ łożyska | Łożysko kulkowe NMB, C3 |
| Klasa izolacji | Klasa B |
| Liczba wyprowadzeń | 8 |
| Liczba faz | 3 |
| Liczba biegunów | 4 |
| Prąd znamionowy (A) | 9 |
| Moc znamionowa (W) | 134 |
| Prędkość znamionowa (obr./min) | 3500±10% |
| Moment znamionowy (Nm) | 0,37 |
| Moment znamionowy (uncji cala) | 52,4 |
| Napięcie znamionowe (V) | 24 |
| Typ czujnika | Czujnik Halla |
| Średnica wału (mm) | 8 |
| Długość wału (mm) | 25 |
| Rozmiar kołnierza (mm) | Ф57 |
| Długość korpusu(mm) | 69,1 |
| Specyfikacja fizyczna | |
| Waga (g) | 750 |
