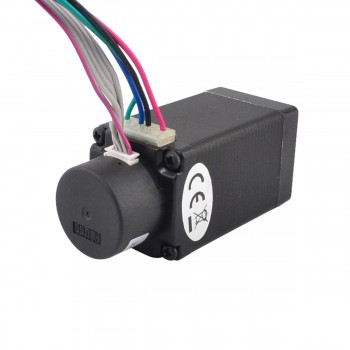

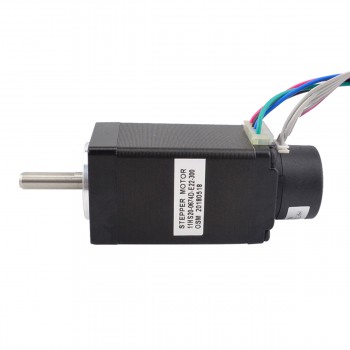

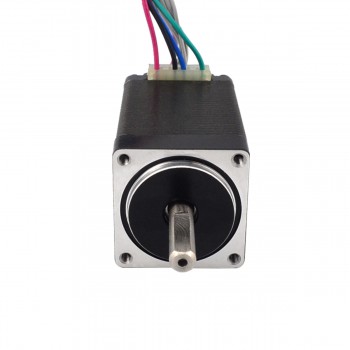

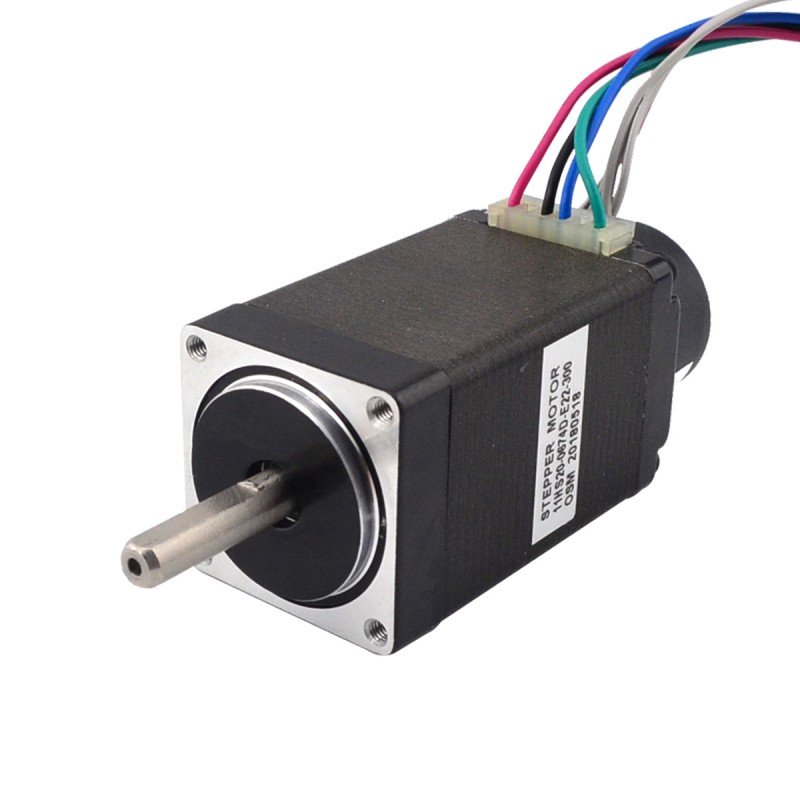

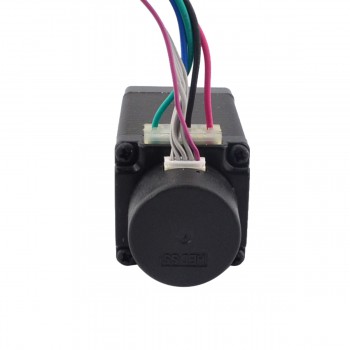

Silnik krokowy Nema 11 z zamkniętą pętlą 11HS20-0674D-E22-300 12Ncm z enkoder 300CPR
- Instrukcje i dokumentacja: Karta katalogowa silnika:
Nasza cena:192,98zł
Silnik krokowy Nema 11 z zamkniętą pętlą 11HS20-0674D-E22-300 12Ncm z enkoder 300CPR
Specyfikacja silnika
- Numer części producenta: 11HS20-0674D-E22-300
- Typ silnika: Silnik krokowy bipolarny
- Kąt kroku: 1,8 stopnia
- Moment trzymania: 0,12Nm
- Prąd znamionowy na fazę: 0,67A
- Napięcie: 6,20V
- Rezystancja fazowa 9,20omów
- Indukcyjność: 5,70mH ± 20%(1KHz)
- Wymiary ramy: 28 x 28mm
- Długość silnika: 51mm
- Średnica wału: Φ5mm
- Długość wału: 20mm
- Długość cięcia w kształcie litery D: 15mm
- Liczba wyprowadzeń: 4
- Długość wyprowadzeń: 500mm
Specyfikacja enkodera
- Napięcie sterownikiem: 5VDC
- Prąd wyjściowy: ≤20mA
- Rozdzielczość: 300cpr
- Sygnał wyjściowy: 2 Kanały
- Średnica wału: Φ5mm
- Częstotliwość wyjściowa: ≤30KHz
- Niskie napięcie wyjściowe: ≤0,3VDC
- Wysokie napięcie wyjściowe: ≥3,4VDC
Połączenie
|
A+
|
A-
|
B+
|
B-
|
|
Czarny
|
Zielony
|
Czerwony
|
Niebieski
|
| Specyfikacja silnika | |
|---|---|
| Bipolarny/Unipolarny | Bipolarny |
| Moment trzymania (Ncm) | 12 |
| Moment trzymania (uncji cala) | 16,997 |
| Indukcyjność (mH) | 6,5 |
| Długość wyprowadzeń (mm) | 500 |
| Rozmiar silnika Nema | Nema 11 |
| Liczba wyprowadzeń | 4 |
| Rezystancja fazowa (om) | 12 |
| Prąd znamionowy (A) | 0,67 |
| Średnica wału (mm) | 5 |
| Długość wału (mm) | 20 |
| Kąt kroku (°) | 1,8 |
| Specyfikacja enkodera | |
| Prąd wyjściowy (mA) | 20 |
| Częstotliwość wyjściowa | ≤30KHz |
| Kanały sygnału wyjściowego | 2 |
| Napięcie znamionowe (V) | 5 |
| Rozwiązanie (CPR) | 300 |
