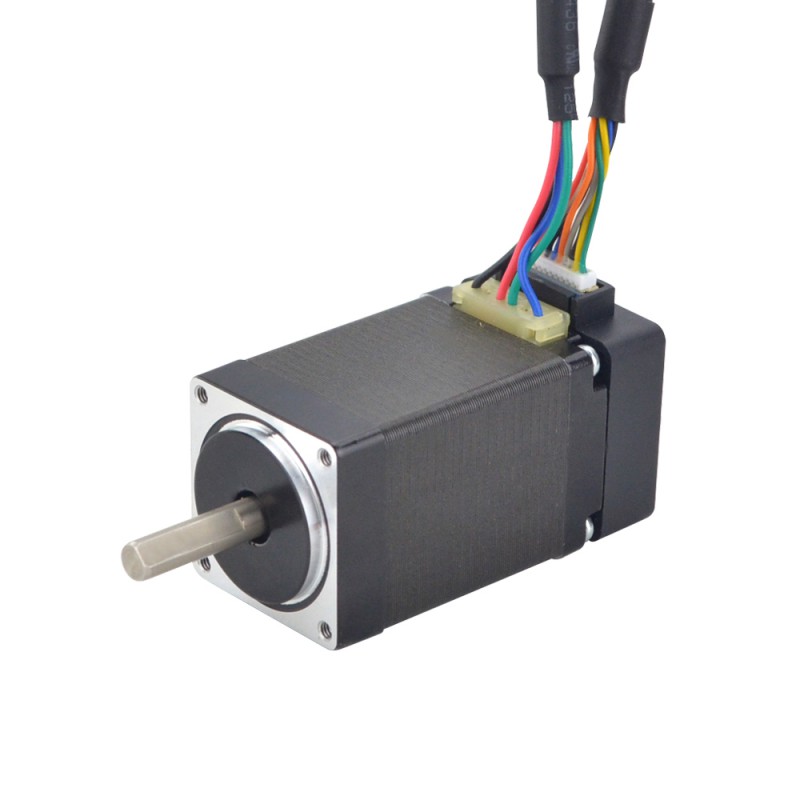

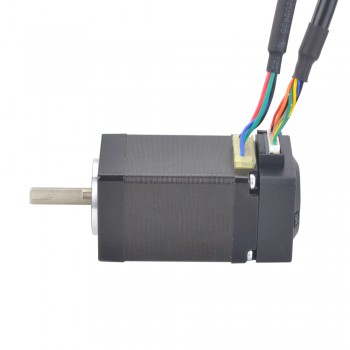

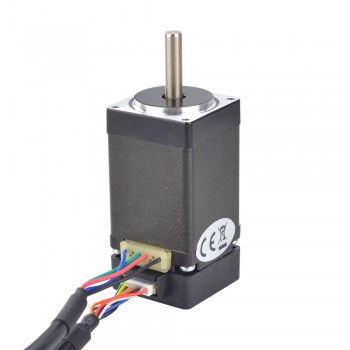

Silnik krokowy Nema 11 z zamkniętą pętlą 11HS18-0674D-E1000 0.1Nm z enkoder 1000CPR
- Instrukcje i dokumentacja: Pełna karta katalogowa:
Nasza cena:358,36zł
Silnik krokowy Nema 11 z zamkniętą pętlą 11HS18-0674D-E1000 0.1Nm z enkoder 1000CPR
Specyfikacja elektryczna
- Numer części producenta: 11HS18-0674D-E1000
- Liczba faz: 2
- Kąt kroku: 1,8 stopnia
- Moment trzymania: 0,1 Nm(14,16uncji cala)
- Prąd znamionowy na fazę: 0,67 A
- Rezystancja fazowa 6,8 omów± 10%
- Indukcyjność: 6,0 mH ± 20%(1KHz)
Dane fizyczne
- Wymiary ramy: 28 x 28 mm
- Długość korpusu: 44,5 mm
- Średnica wału: Φ5 mm
- Długość wału: 20 mm
- Długość wału z wycięciem D: 15 mm
- Długość wyprowadzeń: 300 mm
- Waga: 0,14 kg
Specyfikacja enkodera
- Napięcie sterownikiem: 5V
- Prąd wyjściowy: 20mA
- Rozdzielczość: 1000cpr
- Sygnał wyjściowy: 2 Kanały
- Średnica otworu: Φ5mm
- Częstotliwość wyjściowa: ≤60MHz
- Prędkość obrotowa: ≤3600 obr./min
- Stopień ochrony IP: IP20
Połączenie
|
A+
|
A-
|
B+
|
B-
|
|
Czarny
|
Zielony
|
Czerwony
|
Niebieski
|
| Specyfikacja elektryczna | |
|---|---|
| Bipolarny/Unipolarny | Bipolarny |
| Moment trzymania (Ncm) | 10 |
| Moment trzymania (uncji cala) | 14,16 |
| Indukcyjność (mH) | 6 |
| Rezystancja fazowa (om) | 6,8 |
| Prąd znamionowy (A) | 0,67 |
| Kąt kroku (°) | 1,8 |
| Specyfikacja enkodera | |
| Stopień ochrony IP | IP20 |
| Prąd wyjściowy (mA) | 20 |
| Częstotliwość wyjściowa | ≤60 kHz |
| Kanały sygnału wyjściowego | 2 |
| Napięcie znamionowe (V) | 5 |
| Prędkość biegu (obr./min) | ≤3600 obr./min |
| Specyfikacja fizyczna | |
| Długość wyprowadzeń (mm) | 300 |
| Liczba wyprowadzeń | 4 |
| Średnica wału (mm) | 5 |
| Długość wału (mm) | 20 |
