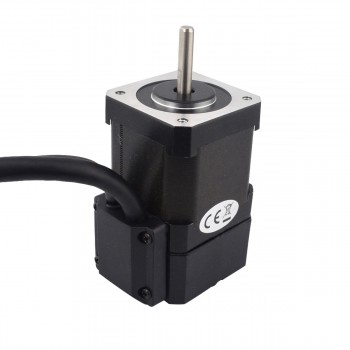

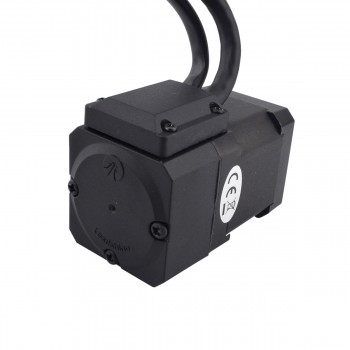

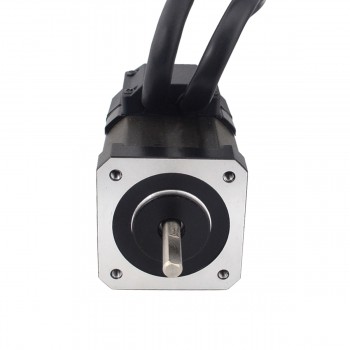

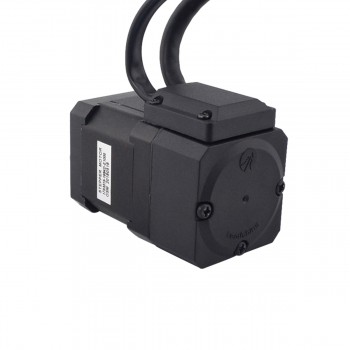

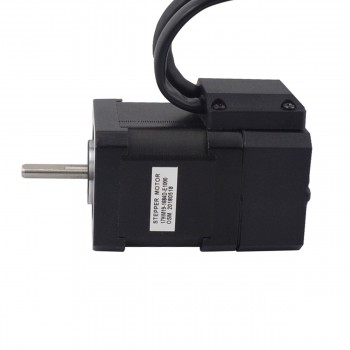

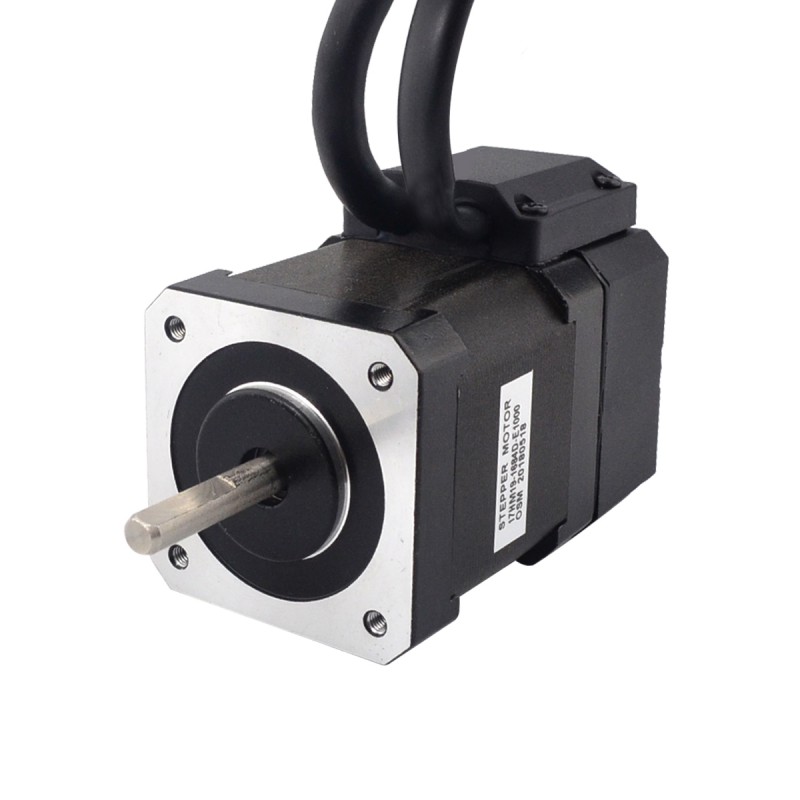

Silnik krokowy Nema 17 z zamkniętą pętlą 17HM19-1684D-E1000 enkoder 0,9 stopnia 44 Ncm 1000CPR
- Instrukcje i dokumentacja: Karta katalogowa silnika:
Nasza cena:156,14zł
Silnik krokowy Nema 17 z zamkniętą pętlą 17HM19-1684D-E1000 enkoder 0,9 stopnia 44 Ncm 1000CPR
Specyfikacja silnika
- Numer części producenta: 17HM19-1684D-E1000
- Typ silnika: Silnik krokowy bipolarny
- Kąt kroku: 0,9 stopnia
- Moment trzymania: 0,44Nm
- Prąd znamionowy na fazę: 1,68A
- Napięcie: 2,80V
- Rezystancja fazowa 1,65omów
- Indukcyjność: 4,10mH ± 20%(1KHz)
- Wymiary ramy: 42 x 42mm
- Długość silnika: 48mm
- Średnica wału: Φ5mm
- Długość wału: 24mm
- Długość cięcia w kształcie litery D: 15mm
- Liczba wyprowadzeń: 4
- Długość wyprowadzeń: 500mm
Specyfikacja enkodera
- Napięcie sterownikiem: 4,5V to 5,5V
- Prąd wyjściowy: 20mA
- Rozdzielczość: 1000cpr
- Sygnał wyjściowy: 2 Kanały
- Średnica otworu: Φ5mm
- Częstotliwość wyjściowa: ≤60MHz
- Prędkość obrotowa: ≤3600 obr./min
- Stopień ochrony IP: IP20
Połączenie
|
A+
|
A-
|
B+
|
B-
|
|
Zielony
|
Czarny
|
Czerwony
|
Niebieski
|
| Specyfikacja silnika | |
|---|---|
| Bipolarny/Unipolarny | Bipolarny |
| Moment trzymania (Ncm) | 44 |
| Moment trzymania (uncji cala) | 62,322 |
| Indukcyjność (mH) | 4,1 |
| Długość wyprowadzeń (mm) | 500 |
| Rozmiar silnika Nema | Nema 17 |
| Liczba wyprowadzeń | 4 |
| Rezystancja fazowa (om) | 1,65 |
| Prąd znamionowy (A) | 1,68 |
| Średnica wału (mm) | 5 |
| Długość wału (mm) | 24 |
| Kąt kroku (°) | 0,9 |
| Specyfikacja enkodera | |
| Stopień ochrony IP | IP20 |
| Prąd wyjściowy (mA) | 20 |
| Częstotliwość wyjściowa | ≤60 kHz |
| Kanały sygnału wyjściowego | 2 |
| Napięcie znamionowe (V) | 5 |
| Rozwiązanie (CPR) | 1000 |
| Prędkość biegu (obr./min) | ≤3600 obr./min |
