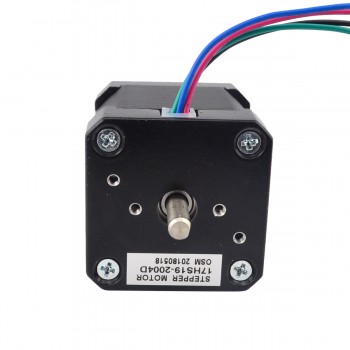

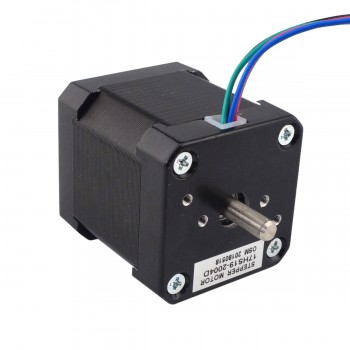

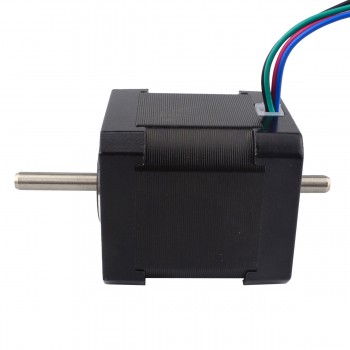

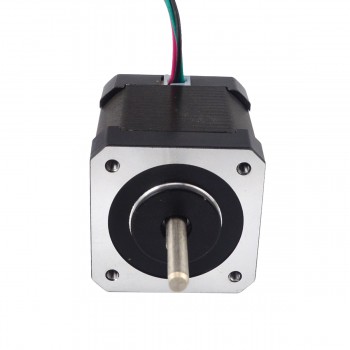

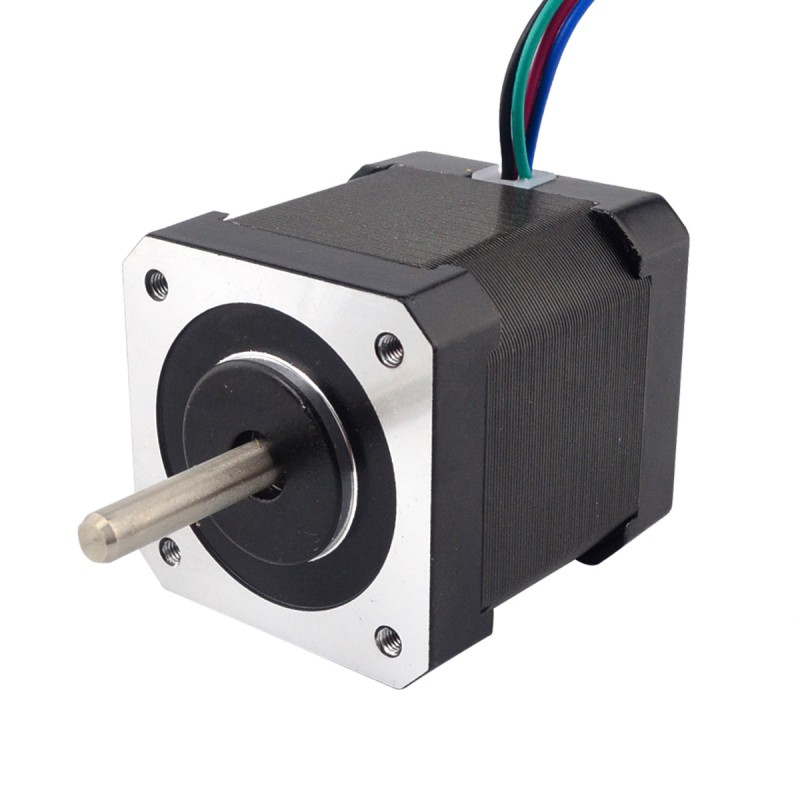

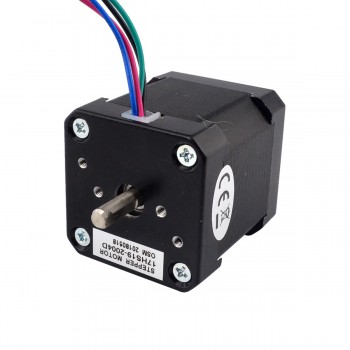

Silnik krokowy Nema 17 z podwójnym wałem 17HS19-2004D 59Ncm 4 przewody 2A 2,8V
-
Instrukcje i dokumentacja:
Pełna karta katalogowa:
Krzywa momentu obrotowego:
Nasza cena:48,91zł
Silnik krokowy Nema 17 z podwójnym wałem 17HS19-2004D 59Ncm 4 przewody 2A 2,8V
Bipolarny silnik krokowy NEMA 17 z podwójnym wałem (model 17HS19-2004D) o kącie kroku 1,8° i wymiarach 42×42×48 mm. Posiada 4 przewody; prąd na fazę wynosi 2 A przy napięciu 2,8 V. Moment trzymania 59 Ncm.
Specyfikacja elektryczna
Numer części producenta: 17HS19-2004D
Typ silnika: Silnik krokowy bipolarny
Kąt kroku: 1,8 stopnia
Moment trzymania: 59Ncm
Prąd znamionowy na fazę: 2,00A
Rezystancja fazowa: 1,40omów
Indukcyjność: 3,00mH ± 20%(1KHz)
Dane fizyczne
Wymiary ramy: 42 x 42mm
Długość korpusu: 48mm
Średnica wału: Φ5mm
Długość wału przedniego: 24mm
Długość wału tylnego: 13mm
Liczba wyprowadzeń: 4
Długość wyprowadzeń: 500mm
Waga: 400g
Połączenie
| A+ | A- | B+ | B- |
| Czarny | Zielony | Czerwony | Niebieski |
| Specyfikacja elektryczna | |
|---|---|
| Bipolarny/Unipolarny | Bipolarny |
| Moment trzymania (Ncm) | 59 |
| Moment trzymania (uncji cala) | 83,57 |
| Indukcyjność (mH) | 3,00 |
| Rezystancja fazowa (om) | 1,40 |
| Prąd znamionowy (A) | 2,00 |
| Kąt kroku (stopnie) | 1,8 |
| Specyfikacja fizyczna | |
| Długość korpusu (mm) | 48 |
| Wymiary ramy (mm) | Nema 17 (42 x 42) |
| Liczba wyprowadzeń | 4 |
| Średnica wału (mm) | 5 |
| Długość wału (mm) | 25 |
| Pojedynczy wał/Podwójny wał | Podwójny wał |
| Waga (g) | 400 |
| Typ wałka wyjściowego | O |
| Stopień ochrony IP | 40 |
