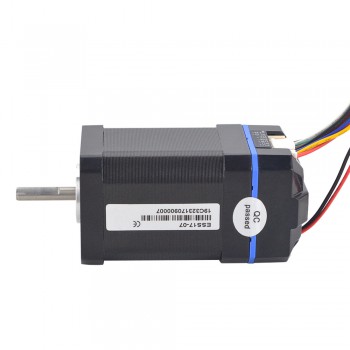

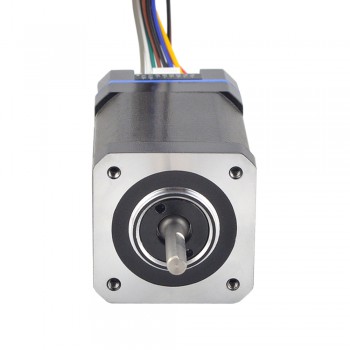

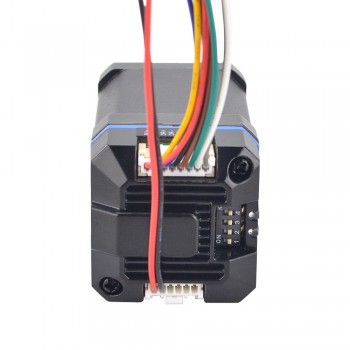

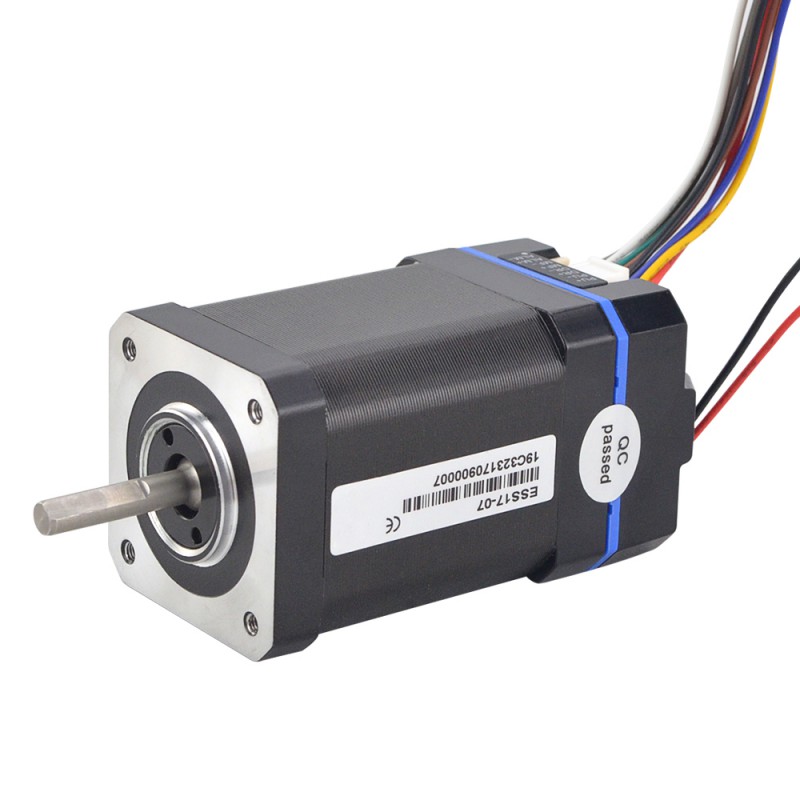

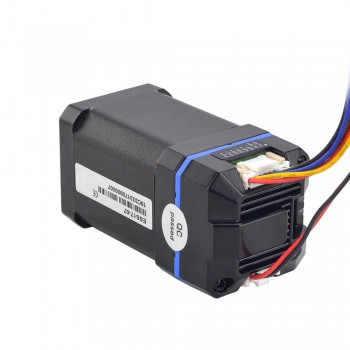

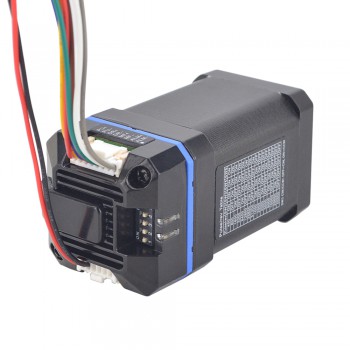

Silnik krokowy Nema 17 z zamkniętą pętlą i sterownik ESS17-07 0,60Nm 24-36VDC 1000CPR
-
Instrukcje i dokumentacja:
Pełna karta katalogowa:
Krzywa momentu obrotowego:
Nasza cena:464,92zł
Silnik krokowy Nema 17 z zamkniętą pętlą i sterownik ESS17-07 0,60Nm 24-36VDC 1000CPR
Silnik krokowy NEMA 17 z zamkniętą pętlą i sterownikiem ESS17-07 o momencie trzymania 0,6 Nm (85 uncji cala). Zasilanie 24-36 VDC, z rozdzielczością enkodera 1000 CPR i dwoma kanałami sygnałowymi. Wymiary ramy: 42 x 42 mm, długość korpusu: 60 mm, średnica wału: Φ5 mm, długość wału: 24 mm. Prąd wyjściowy: 0,8-2,0 A.
Specyfikacja elektryczna:
- Numer części producenta: ESS17-07
- Moment trzymania: 0,6Nm(85uncji cala)
- Napięcie wejściowe: 24 - 36VDC
- Szczytowy prąd wyjściowy: 0,8 - 2,0A
- Natężenie prądu wejściowego układu logicznego:10mA
- Napięcie wejściowe układu logicznego:5V
- Typ enkodera: Przyrostowy
- Typ wyjścia enkodera: Różnicowy
- Rozdzielczość enkodera: 1000CPR
- Kanały sygnału wyjściowego enkodera: 2
- Rezystancja izolacji: Powyżej 100 MΩ
- Wytrzymałość dielektryczna: 500 V AC przez 1 minutę
Dane fizyczne:
- Wymiary ramy: 42 x 42mm
- Długość korpusu: 60mm
- Średnica wału: Φ5mm
- Długość wału z wycięciem D: 15mm
- Długość wału: 24mm
- Waga: 531g
Połączenie
|
PU+
|
PU-
|
DR+
|
DR-
|
MF+
|
MF-
|
ALM+
|
ALM-
|
|
Czerwony
|
Żółty
|
Niebieski
|
Czarny
|
Brązowy
|
Zielony
|
Biały
|
Szary
|
| Specyfikacja silnik serwo z sterownik | |
|---|---|
| Napięcie wejściowe (V) | 24 - 36 VDC |
| Długość | 60 |
| Prąd wyjściowy | 0,8–2,0 A |
