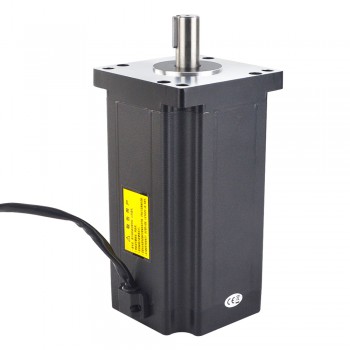

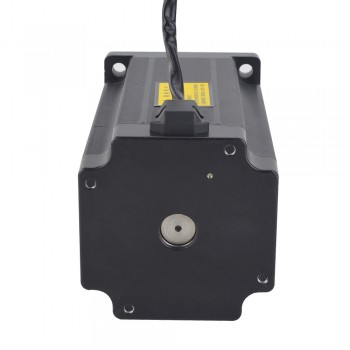

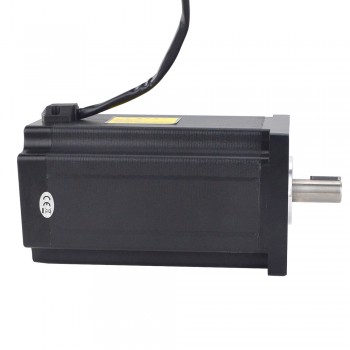

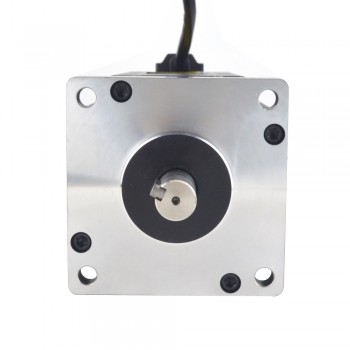

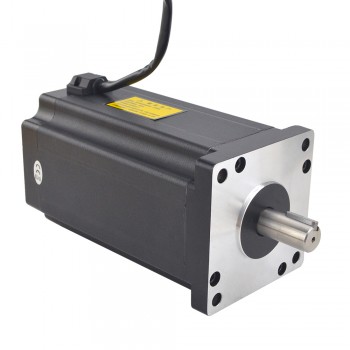

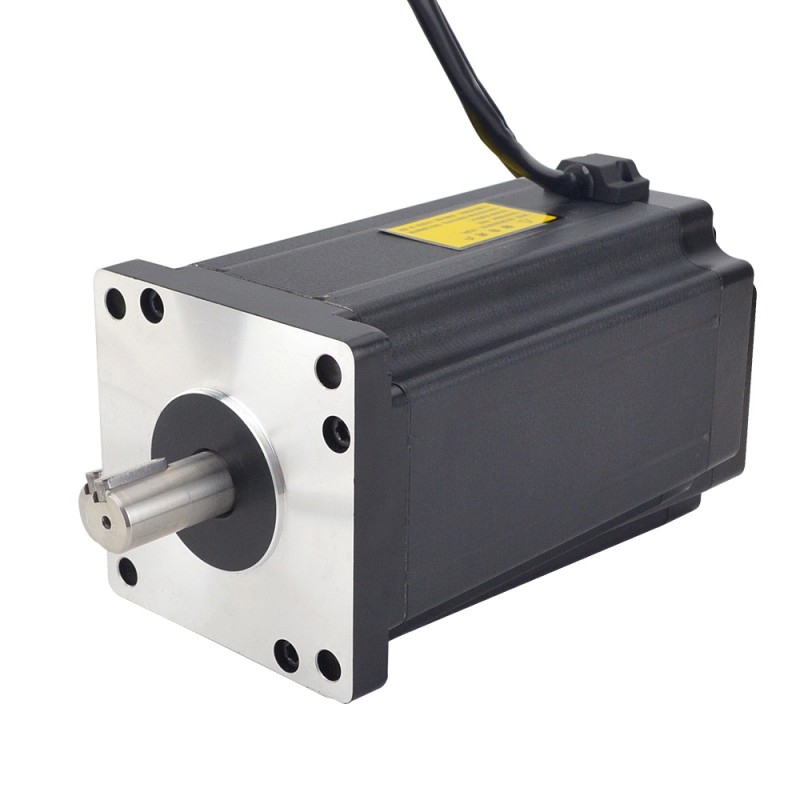

Silnik krokowy Nema 42 3-fazowy z zamkniętą pętlą 42HT79-5003S 20Nm 5,0A 1.2 stopnia
- Instrukcje i dokumentacja: Pełna karta katalogowa:
Nasza cena:635,54zł
Silnik krokowy Nema 42 3-fazowy z zamkniętą pętlą 42HT79-5003S 20Nm 5,0A 1.2 stopnia
Specyfikacja elektryczna
- Numer części producenta: 42HT79-5003S
- Liczba faz: 3
- Kąt kroku: 1,2 stopnia
- Moment trzymania: 20 Nm
- Prąd znamionowy na fazę: 5 A
- Rezystancja fazowa 1,93 omów± 10%
- Indukcyjność: 23 mH ± 20%(1KHz)
Dane fizyczne
- Wymiary ramy: 110 x 110 mm
- Długość korpusu: 201,5 mm
- Średnica wału: Φ19 mm
- Długość wału: 42 mm
- Długość wału wpustowego: 25 mm
- Liczba wyprowadzeń: 3
- Długość wyprowadzeń: 300 mm
- Waga: 12,6 kg
Połączenie
|
U
|
V
|
W
|
|
Czerwony
|
Żółty
|
Zielony
|
| Specyfikacja elektryczna | |
|---|---|
| Moment trzymania (Ncm) | 2000 |
| Moment trzymania (uncji cala) | 2832,8 |
| Indukcyjność (mH) | 23 |
| Rezystancja fazowa (om) | 1,93 |
| Prąd znamionowy (A) | 5 |
| Kąt kroku (°) | 1,2 |
| Liczba faz | 3 |
| Specyfikacja fizyczna | |
| Długość korpusu (mm) | 201,5 |
| Wymiary ramy (mm) | 110 x 110 |
| Długość wyprowadzeń (mm) | 300 |
| Liczba wyprowadzeń | 3 |
| Średnica wału (mm) | 19 |
| Długość wału (mm) | 42 |
| Waga (g) | 12600 |
- Złącza: Molex, Harwin, Tyco/AMP, JST itp.
- Przewodów & Kabel: Długości specjalne, Wąż ochronny
- Wał: Okrągłe, z cięciem w kształcie litery D, z wierceniem krzyżowym, z wpustem, z gwintem lub puste
- Meandrowy: Rezystancja, indukcyjność, prąd znamionowy, itp.
