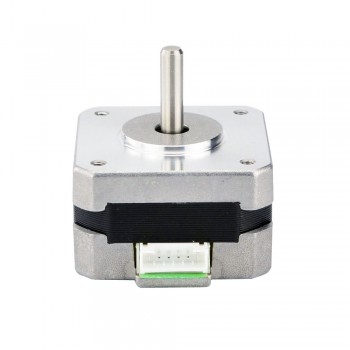

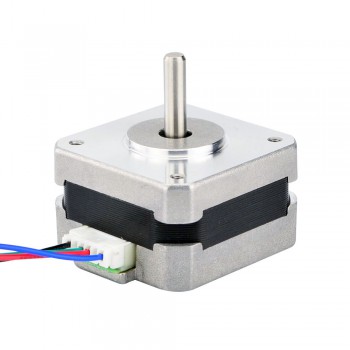

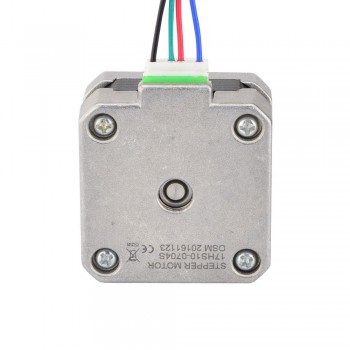

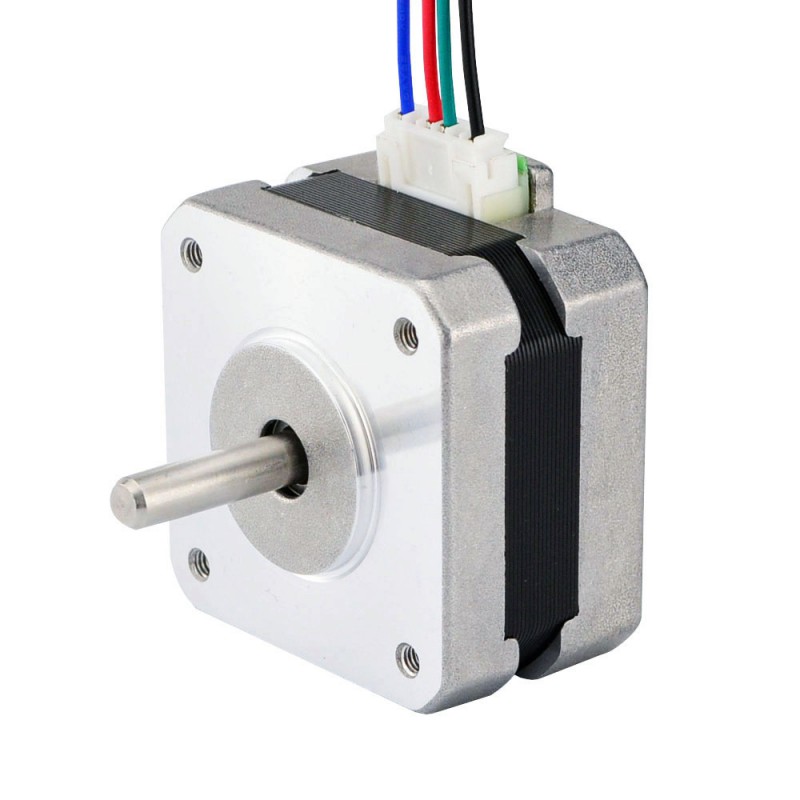

Silnik krokowy Nema 17 17HS10-0704S 2,9 V 1,8 stopnia 18 Ncm 4 przewody
-
Instrukcje i dokumentacja:
Pełna karta katalogowa:
Krzywa momentu obrotowego:
Nasza cena:40,39zł
Silnik krokowy Nema 17 17HS10-0704S 2,9 V 1,8 stopnia 18 Ncm 4 przewody
Ten bipolarny silnik krokowy NEMA 17 ma kąt kroku 1,8° oraz wymiary 42 × 42 × 25 mm. Posiada 4 przewody, prąd na fazę wynosi 0,7 A, a moment trzymania 18 Ncm.
Specyfikacja elektryczna
- Numer części producenta: 17HS10-0704S
- Typ silnika: Silnik krokowy bipolarny
- Kąt kroku: 1,8 stopnia
- Moment trzymania: 18Ncm
- Prąd znamionowy na fazę: 0,7A
- Napięcie: 2,9
- Rezystancja fazowa 4,2omów
- Indukcyjność: 5,5mH ± 20%(1KHz)
Dane fizyczne
- Wymiary ramy: 42 x 42mm
- Długość korpusu: 25mm
- Średnica wału: Φ5mm
- Długość wału: 20mm
- Liczba wyprowadzeń: 4
- Długość wyprowadzeń: 300mm
- Waga: 180g
Połączenie
|
A+
|
A-
|
B+
|
B-
|
|
Czarny
|
Zielony
|
Czerwony
|
Niebieski
|
| Specyfikacja elektryczna | |
|---|---|
| Bipolarny/Unipolarny | Bipolarny |
| Moment trzymania (Ncm) | 18 |
| Moment trzymania (uncji cala) | 25,5 |
| Indukcyjność (mH) | 5,5 |
| Rezystancja fazowa (om) | 4,2 |
| Prąd znamionowy (A) | 0,7 |
| Kąt kroku (°) | 1,8 |
| Specyfikacja fizyczna | |
| Długość korpusu (mm) | 25 |
| Wymiary ramy (mm) | 42x42 |
| Pojedynczy wał/Podwójny wał | Pojedynczy wał |
| Typ wału | O |
| Średnica wału (mm) | 5 |
| Długość wału (mm) | 20 |
| Liczba wyprowadzeń | 4 |
| Długość wyprowadzeń (mm) | 300 |
| Waga (g) | 180 |
- Złącza: Molex, Harwin, Tyco/AMP, JST itp.
- Przewodów & Kabel: Długości specjalne, Wąż ochronny
- Wał: Okrągłe, z cięciem w kształcie litery D, z wierceniem krzyżowym, z wpustem, z gwintem lub puste
- Meandrowy: Rezystancja, indukcyjność, prąd znamionowy, itp.
