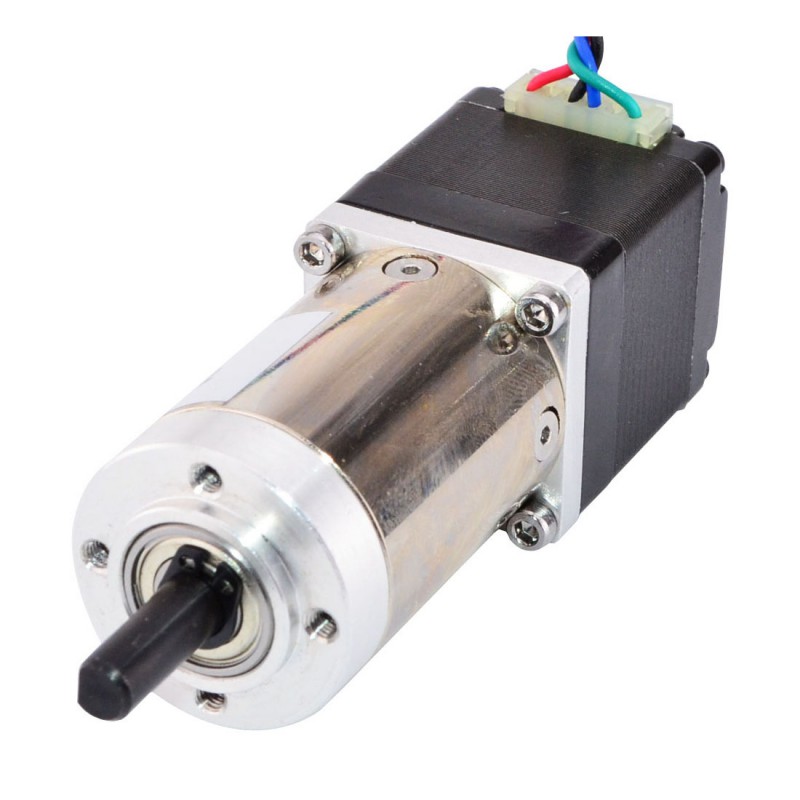

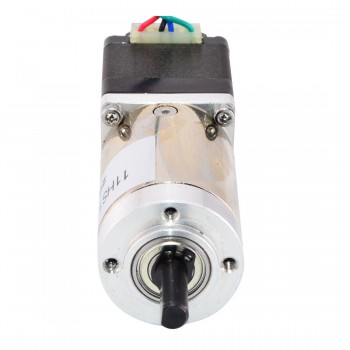

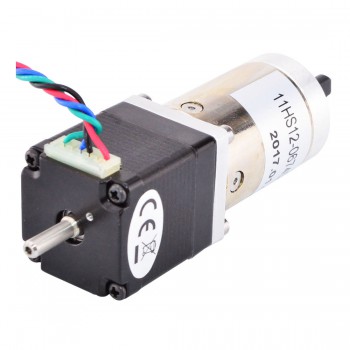

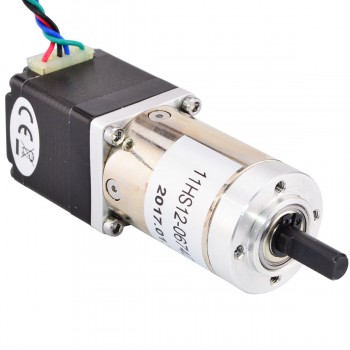

Silnik krokowy z przekładnią Nema 11 11HS12-0674D1-PG100 z przekładnią planetarną 100:1
- Instrukcje i dokumentacja: Pełna karta katalogowa:
Nasza cena:157,40zł
Silnik krokowy z przekładnią Nema 11 11HS12-0674D1-PG100 z przekładnią planetarną 100:1

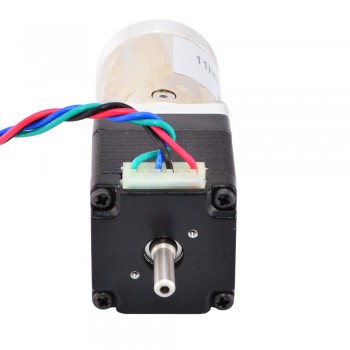

Silnik krokowy Nema 11 z obudową o średnicy 31 mm i prądem znamionowym 0,67 A, zintegrowaną przekładnią planetarną o przełożeniu 99,05:1. Dostępny jest tylny wał o średnicy 3,9 mm z otworami na śruby na tylnej zaślepce.
Specyfikacja elektryczna
- Numer części producenta: 11HS12-0674D1-PG100
- Typ silnika: Silnik krokowy bipolarny
- Kąt kroku: 0,018°
- Moment trzymania bez przekładni: 6Ncm
- Prąd znamionowy na fazę: 0,67A
- Rezystancja fazowa 5,6omów
- Napięcie: 3,8V
- Indukcyjność: 4,2mH±20%(1KHz)
Specyfikacja przekładni
- Typ przekładni: Planetarna
- Przełożenie: 99.05: 1
- Wydajność przekładni: 73%
- Luz zwrotny bez obciążenia: <=1°
- Maksymalny dopuszczalny moment obrotowy: 4Nm
- Dopuszczalny moment obrotowy: 6Nm
- Maksymalne obciążenie osiowe wału: 5N
- Maksymalne obciążenie promieniowe wału: 25N
Dane fizyczne
- Wymiary ramy: 30 x 30mm
- Długość silnika: 31,5mm
- Długość przekładni: 42,7mm
- Średnica wału przedniego: Φ6mm
- Długość wału przedniego: 18mm
- Długość wycięcia D z przodu: 12mm
- Średnica wału tylnego: 3,9mm
- Długość wału tylnego: 12mm
- Liczba wyprowadzeń: 4
- Długość wyprowadzeń: 300mm
- Waga: 200g
Połączenie
|
A+
|
A-
|
B+
|
B-
|
|
Czarny
|
Zielony
|
Czerwony
|
Niebieski
|
| Specyfikacja przekładni | |
|---|---|
| Luz zwrotny bez obciążenia (maks.°) | 1 |
| Sprawność | 73% |
| Przełożenie | 99,51:1 |
| Długość przekładni (mm) | 42,7 |
| Typ przekładni | Planetarna |
| Maksymalny dopuszczalny moment obrotowy (Ncm) | 400 |
| Maksymalny dopuszczalny moment obrotowy (uncji cala) | 566,4 |
| Dopuszczalny moment obrotowy (Ncm) | 600 / 849,7 |
| Maksymalne obciążenie osiowe wału (N) | 5 |
| Maksymalne obciążenie promieniowe wału (N) | 25 |
| Specyfikacja silnika | |
| Indukcyjność (mH) | 4 |
| Długość wyprowadzeń (mm) | 300 |
| Rozmiar silnika Nema | Nema 11 |
| Liczba wyprowadzeń | 4 |
| Rezystancja fazowa (om) | 5,6 |
| Prąd znamionowy (A) | 0,67 |
| Średnica wału (mm) | 6 |
| Długość wału (mm) | 18 |
| Bipolarny/Unipolarny | Bipolarny |
| Moment trzymania bez przekładnią (Nm) | 7 |
| Moment trzymania bez przekładnią (uncji cala) | 9,9 |
| Długość silnika (mm) | 31,5 |
| Pojedynczy wał/Podwójny wał | Podwójny wał |
| Typ wału | D |
| Specyfikacja fizyczna | |
| Waga (g) | 200 |
