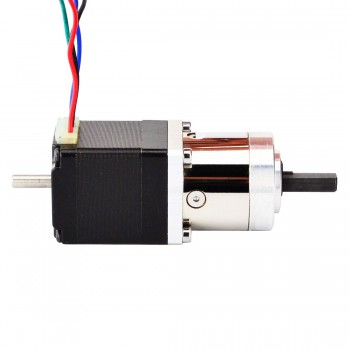

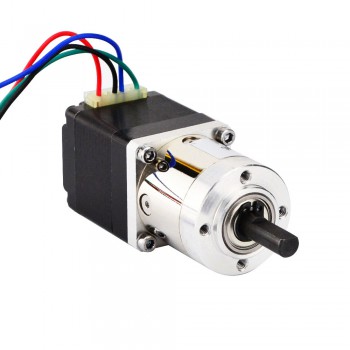

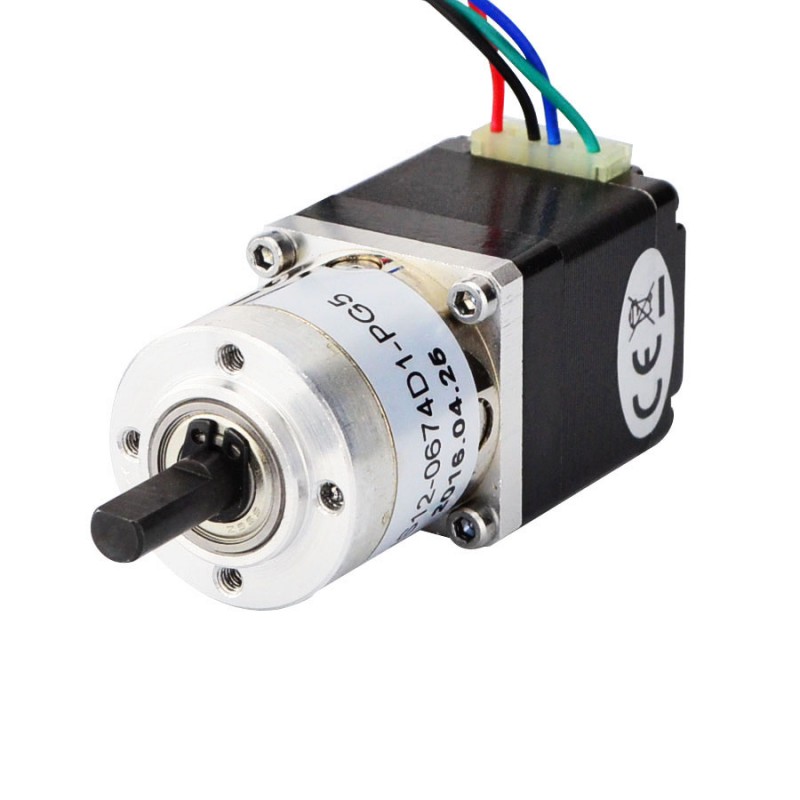

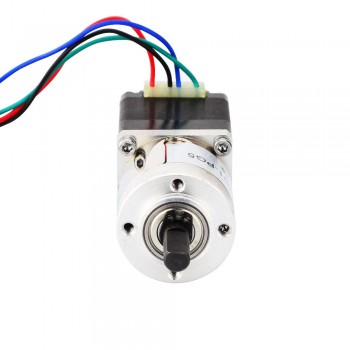

Silnik krokowy z przekładnią Nema 11 11HS12-0674D1-PG5 z przekładnią planetarną 5:1

Silnik krokowy z przekładnią Nema 11 11HS12-0674D1-PG5 z przekładnią planetarną 5:1

Silnik krokowy Nema 11 z obudową o średnicy 31 mm i prądem znamionowym 0,67 A, posiada zintegrowaną przekładnię planetarną o przełożeniu 5,18:1. Średnica tylnego wału wynosi 3,9 mm.

Specyfikacja elektryczna

• Numer części producenta: 11HS12-0674D1-PG5
• Typ silnika: Silnik krokowy bipolarny
• Kąt kroku: 0,35 stopnia
• Moment trzymania bez przekładni: 6Ncm
• Prąd znamionowy na fazę: 0,67A
• Rezystancja fazowa 5,6omów
• Napięcie: 3,8V
• Indukcyjność: 4,2mH ± 20%(1KHz)

Specyfikacja przekładni

• Typ przekładni: Planetarna
• Przełożenie: 5.18: 1
• Sprawność: 90%
• Luz zwrotny bez obciążenia: <=1 stopnia
• Maksymalny dopuszczalny moment obrotowy: 2Nm(283uncji cala)
• Dopuszczalny moment obrotowy: 4Nm(566uncji cala)
• Maksymalne obciążenie osiowe wału: 5N
• Maksymalne obciążenie promieniowe wału: 25N

Dane fizyczne

• Wymiary ramy: 30 x 30mm
• Długość silnika: 31,5mm
• Długość przekładni: 27,2mm
• Średnica wału przedniego: Φ6mm
• Długość wału przedniego: 18mm
• Długość wycięcia D z przodu: 12mm

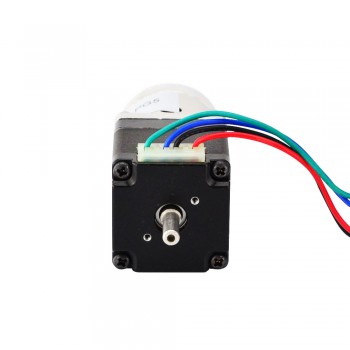

• Średnica wału tylnego: 3,9mm
• Długość wału tylnego: 12mm
• Liczba wyprowadzeń: 4
• Długość wyprowadzeń: 300mm
• Waga: 120g

Połączenie
