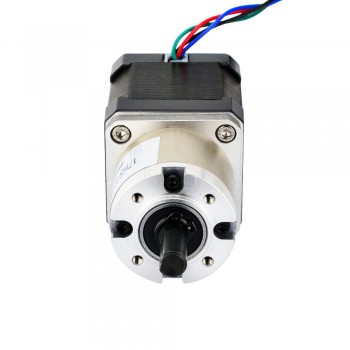

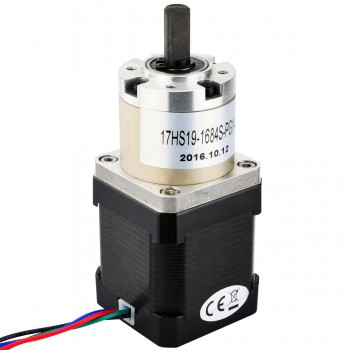

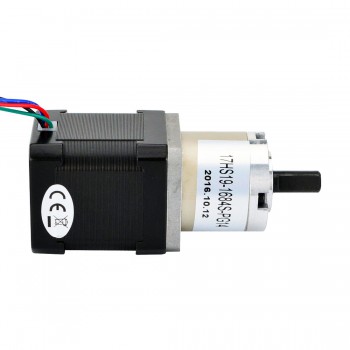

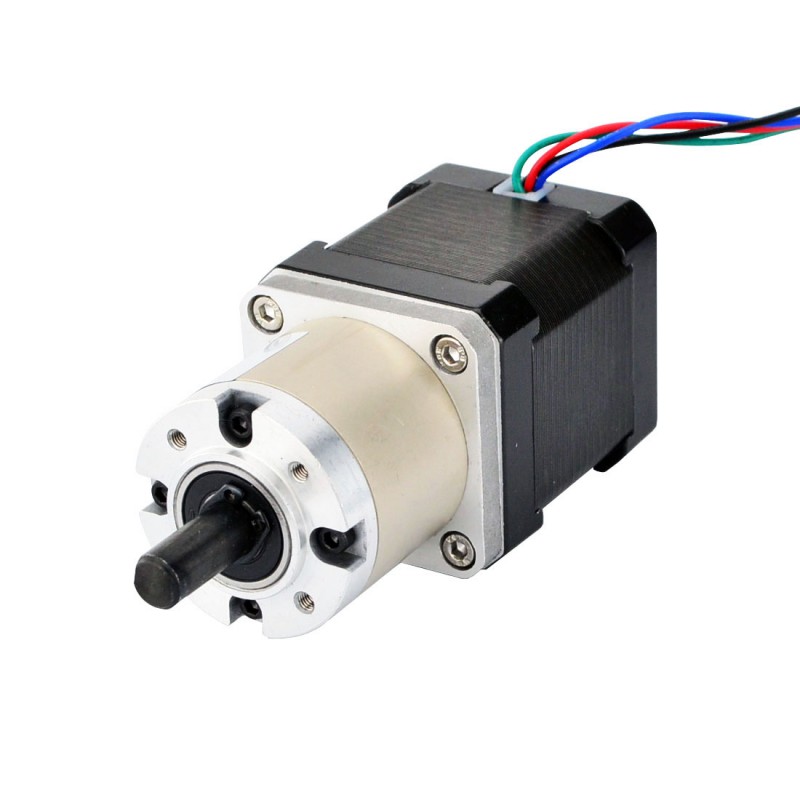

Silnik krokowy z przekładnią Nema 17 L=48mm 17HS19-1684S-PG14 z przekładnią planetarną 14:1
-
Instrukcje i dokumentacja:
Pełna karta katalogowa:
Krzywa momentu obrotowego:
Nasza cena:134,55zł
Silnik krokowy z przekładnią Nema 17 L=48mm 17HS19-1684S-PG14 z przekładnią planetarną 14:1
Silnik krokowy Nema 17 z obudową 48 mm i prądem znamionowym 1,68 A, zintegrowaną przekładnią planetarną o przełożeniu 13,73:1.
Specyfikacja elektryczna
- Numer części producenta: 17HS19-1684S-PG14
- Typ silnika: Silnik krokowy bipolarny
- Kąt kroku: 0,131 stopnia
- Moment trzymania bez przekładni: 44Ncm
- Prąd znamionowy na fazę: 1,68A
- Rezystancja fazowa 1,65omów
- Napięcie: 2,8V
- Indukcyjność: 2,8mH ± 20%(1KHz)
Specyfikacja przekładni
- Typ przekładni: Planetarna
- Przełożenie: 13.73: 1
- Sprawność: 81%
- Luz zwrotny bez obciążenia: <=1 stopnia
- Maksymalny dopuszczalny moment obrotowy: 3Nm
- Dopuszczalny moment obrotowy: 5Nm
- Maksymalne obciążenie osiowe wału: 50N
- Maksymalne obciążenie promieniowe wału: 100N
Dane fizyczne
- Wymiary ramy: 42 x 42mm
- Długość silnika: 48mm
- Długość przekładni: 35mm
- Średnica wału: Φ8mm
- Długość wału: 20mm
- Długość cięcia w kształcie litery D: 15mm
- Liczba wyprowadzeń: 4
- Długość wyprowadzeń: 500mm
- Waga: 560g
Połączenie
| A+ | A- | B+ | B- |
| Czarny | Zielony | Czerwony | Niebieski |
| Specyfikacja przekładni | |
|---|---|
| Luz zwrotny bez obciążenia (maks.°) | 1 |
| Sprawność | 81% |
| Przełożenie | 13,73:1 |
| Długość przekładni (mm) | 35 |
| Typ przekładni | Planetarna |
| Maksymalny dopuszczalny moment obrotowy (Ncm) | 300 |
| Maksymalny dopuszczalny moment obrotowy (uncji cala) | 424,8 |
| Dopuszczalny moment obrotowy (Ncm) | 500 / 708,1 |
| Maksymalne obciążenie osiowe wału (N) | 50 |
| Maksymalne obciążenie promieniowe wału (N) | 100 |
| Specyfikacja silnika | |
| Indukcyjność (mH) | 3,2 |
| Długość wyprowadzeń (mm) | 500 |
| Rozmiar silnika Nema | Nema 17 |
| Liczba wyprowadzeń | 4 |
| Rezystancja fazowa (om) | 1,8 |
| Prąd znamionowy (A) | 1,68 |
| Średnica wału (mm) | 8 |
| Długość wału (mm) | 20 |
| Bipolarny/Unipolarny | Bipolarny |
| Moment trzymania bez przekładnią (Nm) | 52 |
| Moment trzymania bez przekładnią (uncji cala) | 73,6 |
| Długość silnika (mm) | 48 |
| Pojedynczy wał/Podwójny wał | Pojedynczy wał |
| Typ wału | D |
| Specyfikacja fizyczna | |
| Waga (g) | 600 |
