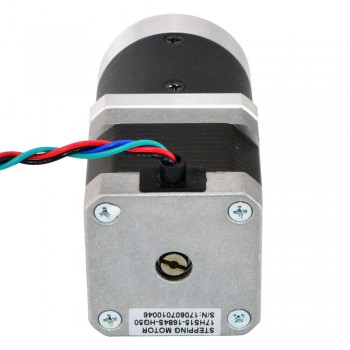

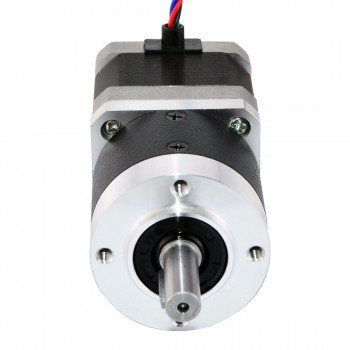

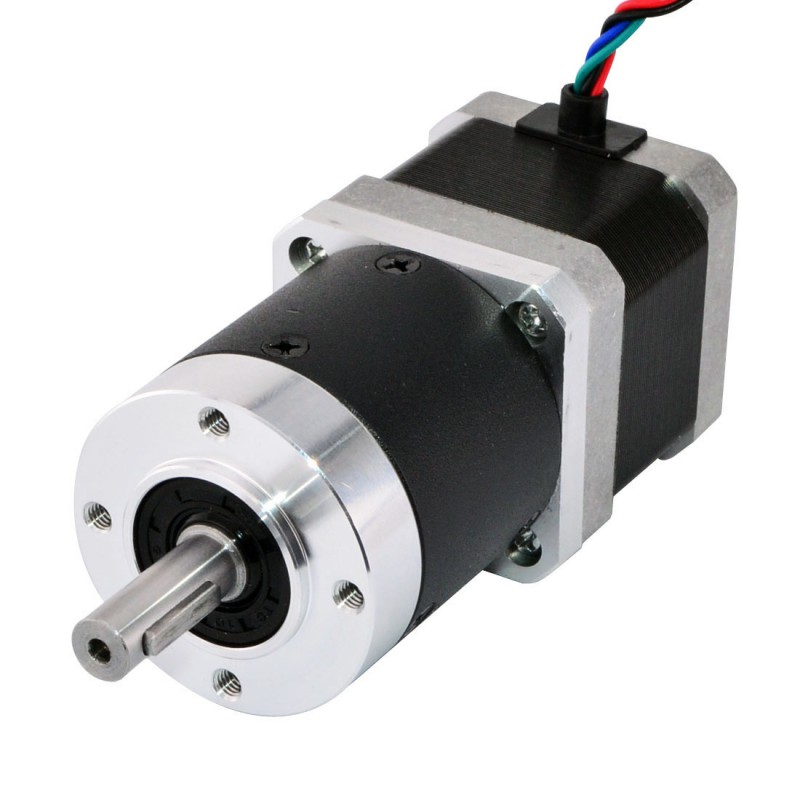

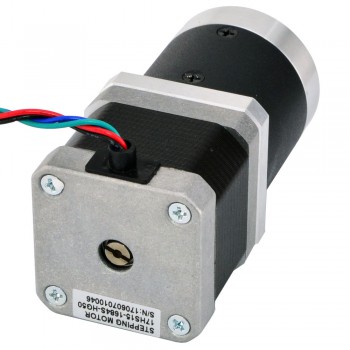

Silnik krokowy z przekładnią Nema 17 17HS15-1684S-HG50 z przekładnia planetarna o wysokiej precyzji 50:1

Silnik krokowy z przekładnią Nema 17 17HS15-1684S-HG50 z przekładnia planetarna o wysokiej precyzji 50:1

Silnik krokowy Nema 17 z obudową 39 mm i prądem znamionowym 1,68 A, zintegrowany z przekładnią planetarną 48,3 mm o przełożeniu 50:1.

Specyfikacja elektryczna

• Numer części producenta: 17HS15-1684S-HG50
• Typ silnika: Silnik krokowy bipolarny
• Kąt kroku: 0,036 stopnia
• Moment trzymania bez przekładni: 39Ncm
• Prąd znamionowy na fazę: 1,68A
• Rezystancja fazowa 1,6omów
• Napięcie: 2,7
• Indukcyjność: 3,2mH ± 20%(1KHz)

Specyfikacja przekładni

• Typ przekładni: Planetarna
• Przełożenie: 50 : 1
• Sprawność: 90%
• Luz zwrotny bez obciążenia: <=25 arcmin
• Maksymalny dopuszczalny moment obrotowy: 15Nm
• Dopuszczalny moment obrotowy: 25Nm
• Maksymalne obciążenie promieniowe: 150N
• Temperatura otoczenia: -10 - 90℃
• Klasa izolacji: B
• Hałas: <=50 dB
• Żywotność: 20000 h

Dane fizyczne

• Wymiary ramy: 42 x 42mm
• Długość silnika: 39mm
• Długość przekładni: 48,3mm
• Średnica wału: Φ8mm
• Długość wału: 23,5mm
• Długość wału wpustowego: 14mm
• Liczba wyprowadzeń: 4
• Długość wyprowadzeń: 320mm
• Waga: 880g

Połączenie
