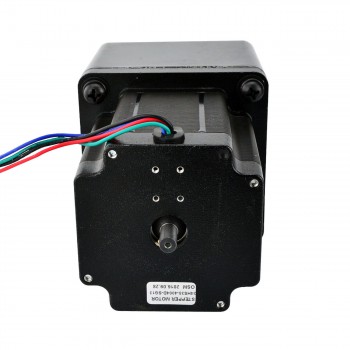

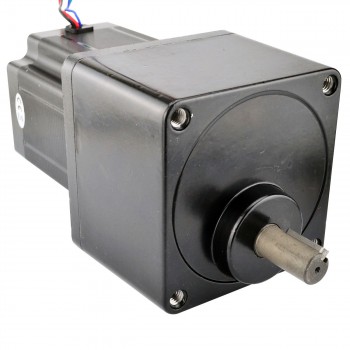

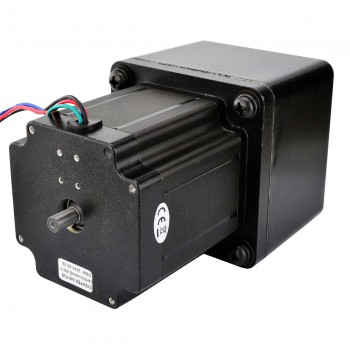

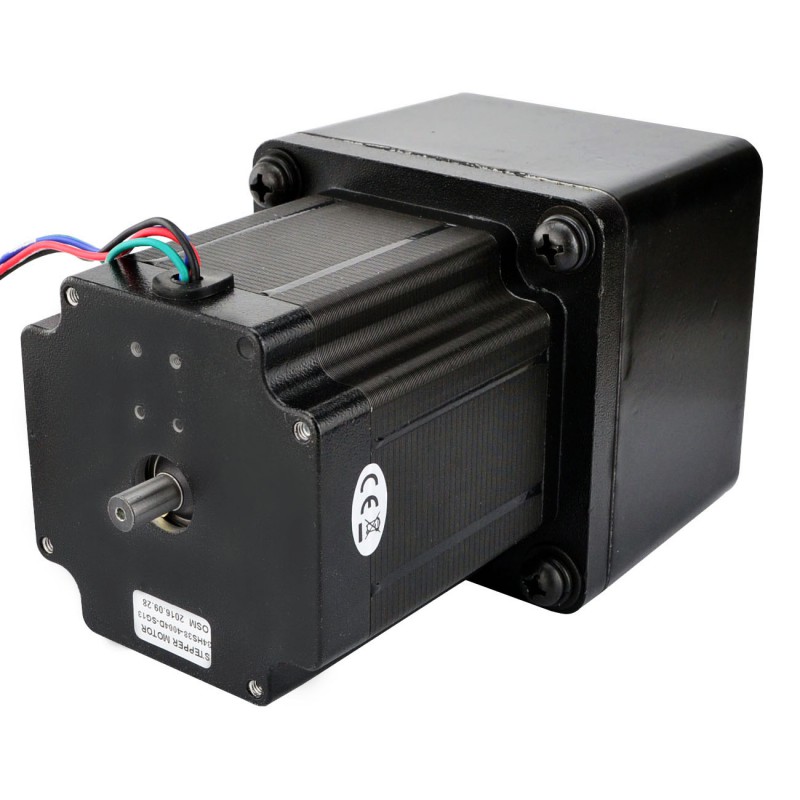

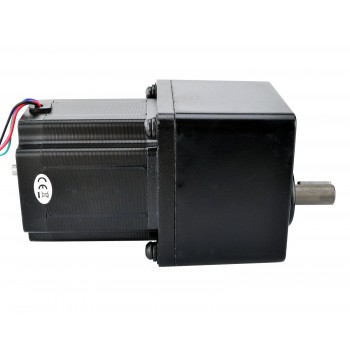

Silnik krokowy z przekładnią Nema 34 34HS38-4004D-SG13 z tylnym wałem i Przekładnia walcowa 13:1
- Instrukcje i dokumentacja: Pełna karta katalogowa:
Nasza cena:592,60zł
Silnik krokowy z przekładnią Nema 34 34HS38-4004D-SG13 z tylnym wałem i Przekładnia walcowa 13:1
Ten silnik krokowy NEMA 34 ma korpus o długości 97 mm i prąd znamionowy 4,0 A, a także zintegrowaną przekładnię walcową o wymiarach 104 mm × 104 mm i przełożeniu 13:1.
Specyfikacja elektryczna
- Numer części producenta: 34HS38-4004D-SG13
- Typ silnika: Silnik krokowy bipolarny
- Kąt kroku: 0,14 stopnia
- Moment trzymania bez przekładni: 4,5Nm
- Moment znamionowy: 40Nm
- Prąd znamionowy na fazę: 4,0A
- Rezystancja fazowa 0,6omów
- Napięcie: 2,4V
- Indukcyjność: 4,5mH ± 20%(1KHz)
Specyfikacja przekładni
- Typ przekładni: Przekładnia walcowa
- Przełożenie: 13
- Sprawność: 70%
- Luz zwrotny bez obciążenia: <=3 stopnia
- Maksymalny dopuszczalny moment obrotowy: 40Nm
Dane fizyczne
- Wymiary ramy: 104 x 104mm
- Długość silnika: 97mm
- Długość przekładni: 72mm
- Średnica wału: Φ15mm
- Długość wału: 43mm
- Długość wału wpustowego: 25mm
- Szerokość wpustu: 5mm
- Średnica wału tylnego: 8mm
- Długość wału tylnego: 13mm
- Liczba wyprowadzeń: 4
- Długość wyprowadzeń: 500mm
- Waga: 5,6kg
Połączenie
|
A+
|
A-
|
B+
|
B-
|
|
Czarny
|
Zielony
|
Czerwony
|
Niebieski
|
| Specyfikacja przekładni | |
|---|---|
| Luz zwrotny bez obciążenia (maks.°) | 3 |
| Sprawność | 90% |
| Przełożenie | 13:1 |
| Długość przekładni (mm) | 72 |
| Typ przekładni | Przekładnia walcowa |
| Maksymalny dopuszczalny moment obrotowy (Ncm) | 4000 |
| Maksymalny dopuszczalny moment obrotowy (uncji cala) | 5664,5 |
| Specyfikacja silnika | |
| Indukcyjność (mH) | 4,5 |
| Długość wyprowadzeń (mm) | 500 |
| Rozmiar silnika Nema | Nema 34 |
| Liczba wyprowadzeń | 4 |
| Rezystancja fazowa (om) | 0,6 |
| Prąd znamionowy (A) | 4 |
| Średnica wału (mm) | 15 |
| Długość wału (mm) | 43 |
| Bipolarny/Unipolarny | Bipolarny |
| Moment trzymania bez przekładnią (Nm) | 450 |
| Moment trzymania bez przekładnią (uncji cala) | 637,3 |
| Długość silnika (mm) | 97 |
| Pojedynczy wał/Podwójny wał | Podwójny wał |
| Typ wału | Wpust klinowy |
| Specyfikacja fizyczna | |
| Waga (g) | 5000 |
