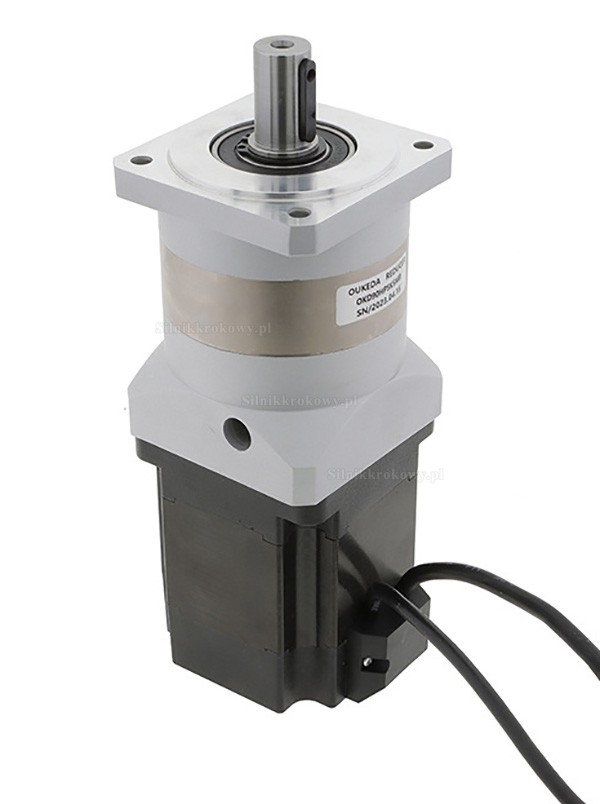

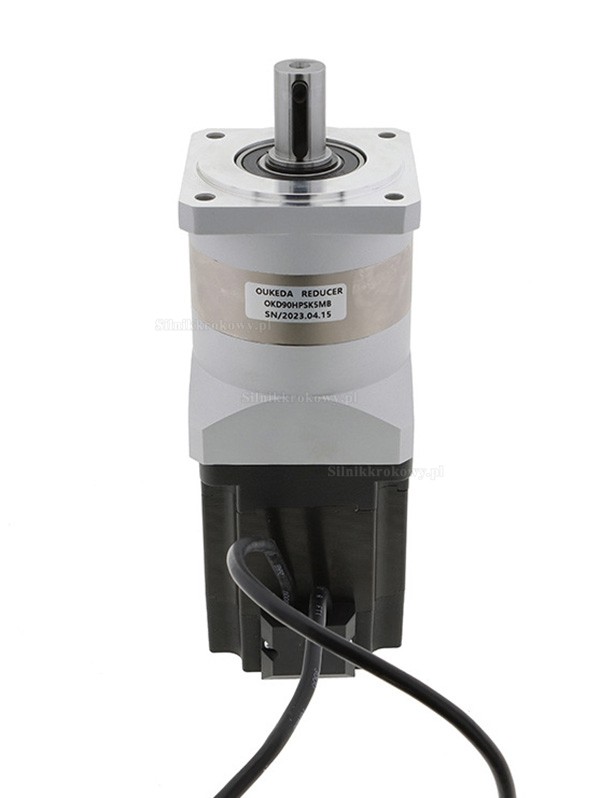

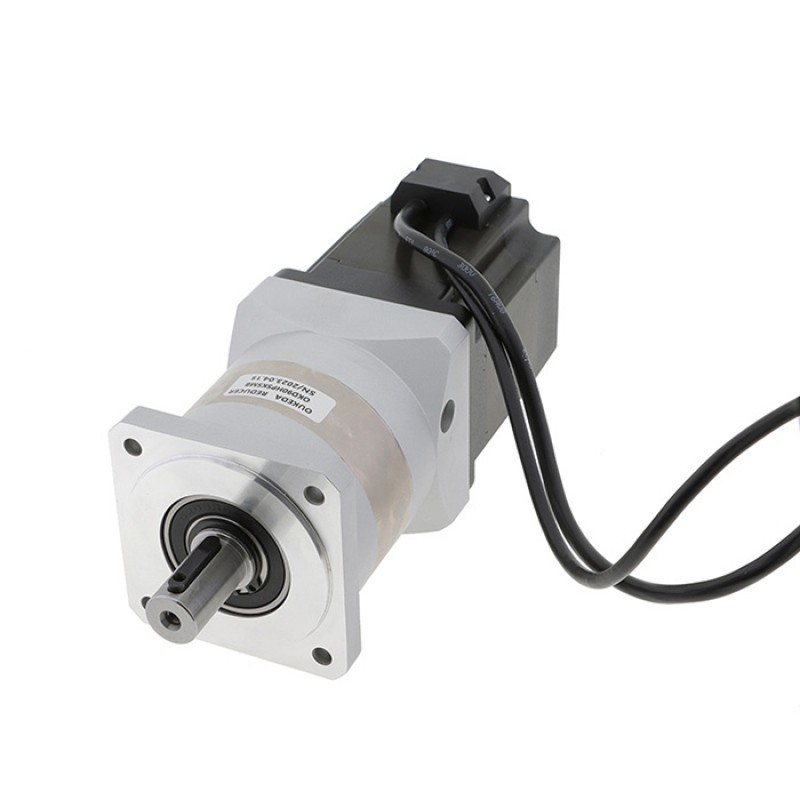

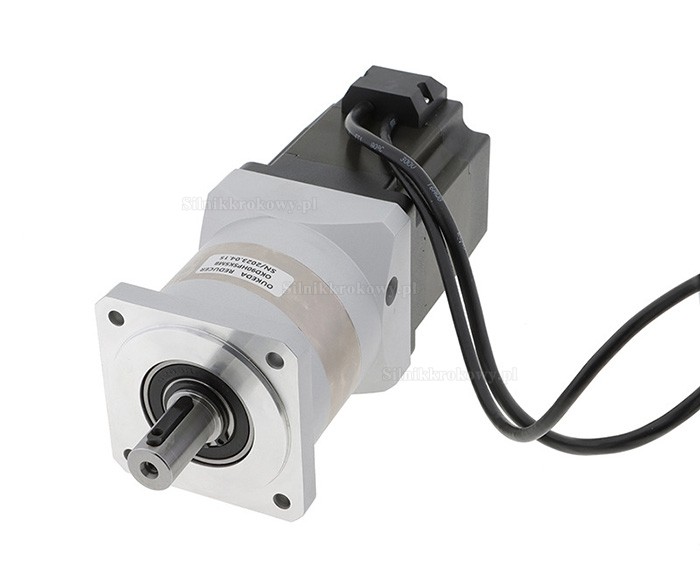

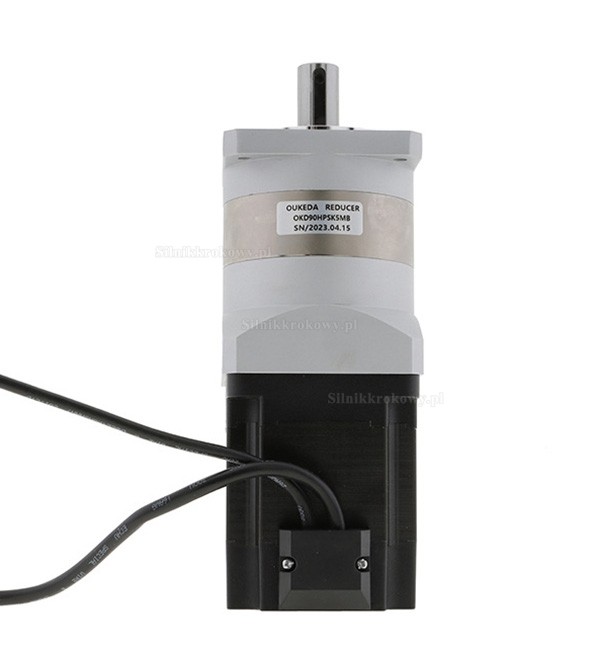

Silnik krokowy NEMA 34 Oukeda OK86BLS105-430A-SPL5G 48V 3000obr./min z przekładnią planetarną o przełożeniu 5:1/10:1/20:1/50:1

Silnik krokowy NEMA 34 Oukeda OK86BLS105-430A-SPL5G 48V 3000obr./min z przekładnią planetarną o przełożeniu 5:1/10:1/20:1/50:1

Stepper Motor Specification:

Numer części producenta:OK86BLS105-430A-SPL5G

Liczba faz:3

Liczba biegunów:8

Kąt kroku: 1,8 stopnia

Napięcie znamionowe:48V

Prąd znamionowy:0,6A

Moment znamionowy:180Ncm

Rezystancja fazowa: 6,5 omów± 10%

Indukcyjność: 1,7mH ± 20%(1KHz);

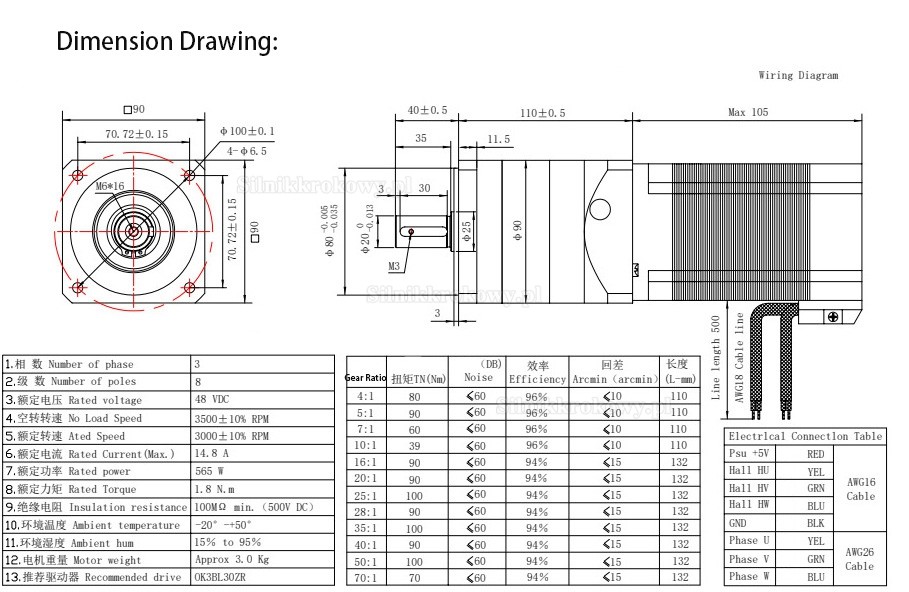

Dane fizyczne:

Wymiary ramy: 86 x 86 mm

Długość korpusu:105mm

Średnica wałka wyjściowego: Φ20 mm

Długość wałka wyjściowego: 40 mm

Liczba wyprowadzeń: 8

Długość wyprowadzeń: 500 mm

Waga:3kg

Specyfikacja przekładni:

Typ przekładni: Przekładnią planetarną

Przełożenie: 5:1/10:1/20:1/50:1

Sprawność: 94%/96%

Luz zwrotny bez obciążenia:<=10 minut łuku/ <=15 minut łuku

Hałas: <=60dB

Wodoodporność: IP54

Dane fizyczne skrzyni biegów:

Wymiary ramy: 90 x 90 mm

Długość przekładni: 110 mm

Typ wałka wyjściowego: Keyway

Średnica wałka wyjściowego: Φ20 mm

Długość wałka wyjściowego: 40 mm;
