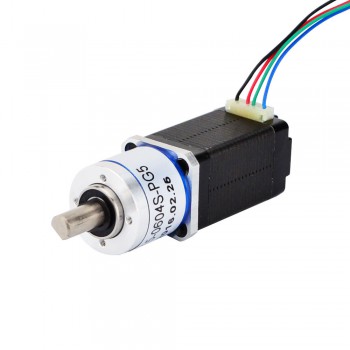

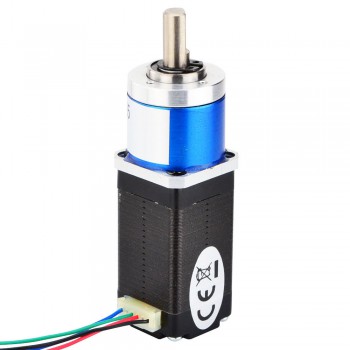

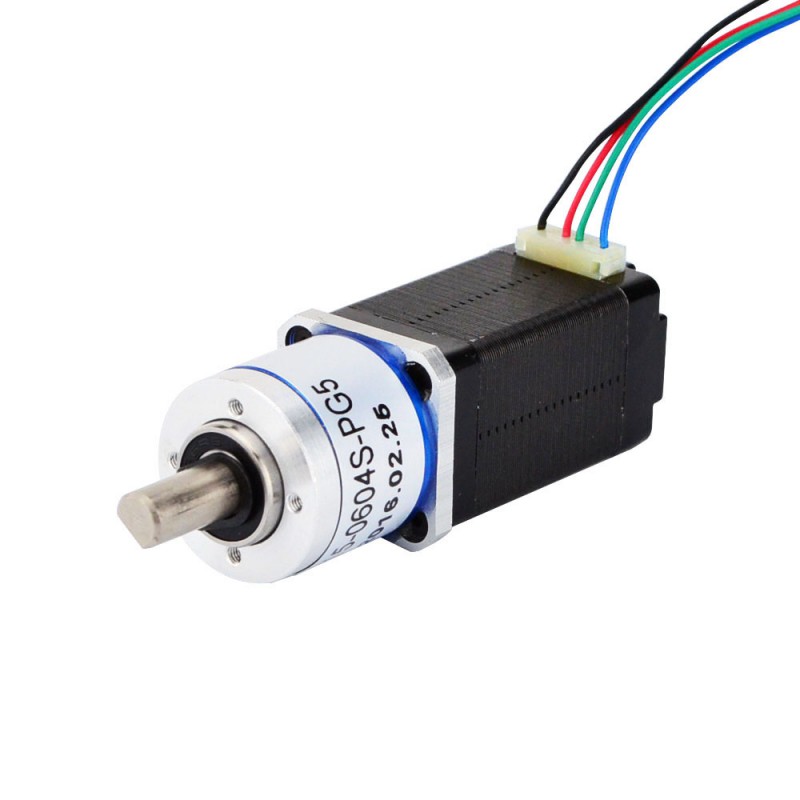

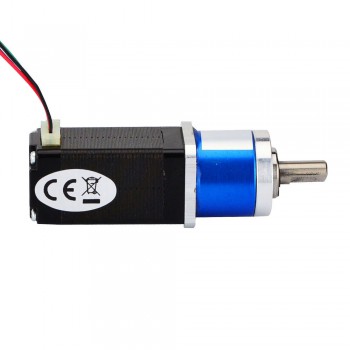

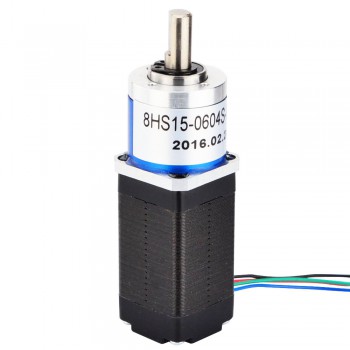

Silnik krokowy z przekładnią Nema 8 8HS15-0604S-PG5 z przekładnią planetarną 5:1
- Instrukcje i dokumentacja: Pełna karta katalogowa:
Nasza cena:229,72zł
Silnik krokowy z przekładnią Nema 8 8HS15-0604S-PG5 z przekładnią planetarną 5:1
Ten model to silnik krokowy NEMA 8 (8HS15-0604S-PG5) z korpusem o długości 38 mm i prądem znamionowym 0,6 A. Zintegrowany z przekładnią planetarną o przełożeniu 4,75:1.
Specyfikacja elektryczna
- Numer części producenta: 8HS15-0604S-PG5
- Typ silnika: Silnik krokowy bipolarny
- Kąt kroku: 0,38 stopnia
- Moment trzymania bez przekładni: 4Ncm
- Prąd znamionowy na fazę: 0,6A
- Rezystancja fazowa 10omów
- Napięcie: 6,0V
- Indukcyjność: 5,5mH ± 20%(1KHz)
Specyfikacja przekładni
- Typ przekładni: Planetarna
- Przełożenie: 4.75: 1
- Sprawność: 90%
- Luz zwrotny bez obciążenia: <=1 stopnia
- Maksymalny dopuszczalny moment obrotowy: 0,5Nm
- Dopuszczalny moment obrotowy: 1Nm
- Maksymalne obciążenie osiowe wału: 5N
- Maksymalne obciążenie promieniowe wału: 25N
Dane fizyczne
- Wymiary ramy: 22 x 22mm
- Długość silnika: 38mm
- Długość przekładni: 20,5mm
- Średnica wału: Φ6mm
- Długość wału: 15mm
- Długość cięcia w kształcie litery D: 9mm
- Liczba wyprowadzeń: 4
- Długość wyprowadzeń: 300mm
- Waga: 120g
Połączenie
|
A+
|
A-
|
B+
|
B-
|
|
Czarny
|
Zielony
|
Czerwony
|
Niebieski
|
| Specyfikacja przekładni | |
|---|---|
| Luz zwrotny bez obciążenia (maks.°) | 1 |
| Sprawność | 90% |
| Przełożenie | 4,75:1 |
| Długość przekładni (mm) | 20,5 |
| Typ przekładni | Planetarna |
| Maksymalny dopuszczalny moment obrotowy (Ncm) | 50 |
| Maksymalny dopuszczalny moment obrotowy (uncji cala) | 70,8 |
| Dopuszczalny moment obrotowy (Ncm) | 100 / 141,6 |
| Maksymalne obciążenie osiowe wału (N) | 5 |
| Maksymalne obciążenie promieniowe wału (N) | 25 |
| Specyfikacja silnika | |
| Indukcyjność (mH) | 5,5 |
| Długość wyprowadzeń (mm) | 300 |
| Rozmiar silnika Nema | Nema 8 |
| Liczba wyprowadzeń | 4 |
| Rezystancja fazowa (om) | 10 |
| Prąd znamionowy (A) | 0,6 |
| Średnica wału (mm) | 6 |
| Długość wału (mm) | 15 |
| Bipolarny/Unipolarny | Bipolarny |
| Moment trzymania bez przekładnią (Nm) | 4 |
| Moment trzymania bez przekładnią (uncji cala) | 5,7 |
| Długość silnika (mm) | 38 |
| Pojedynczy wał/Podwójny wał | Pojedynczy wał |
| Typ wału | D |
| Specyfikacja fizyczna | |
| Waga (g) | 120 |
