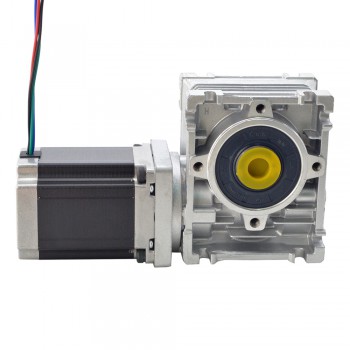

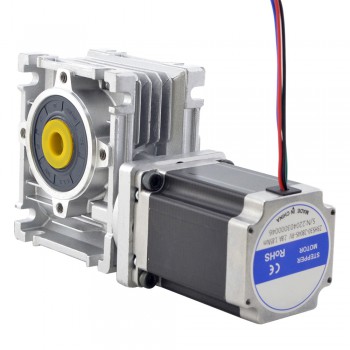

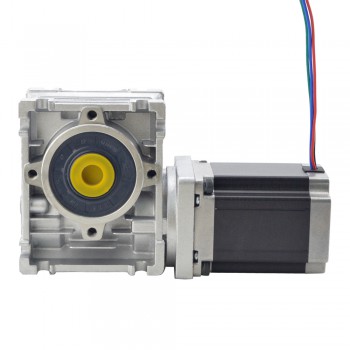

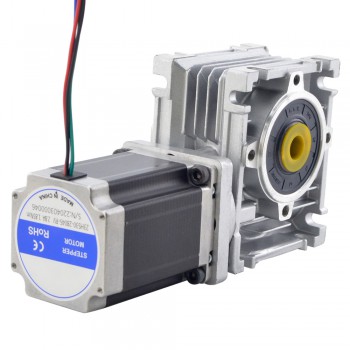

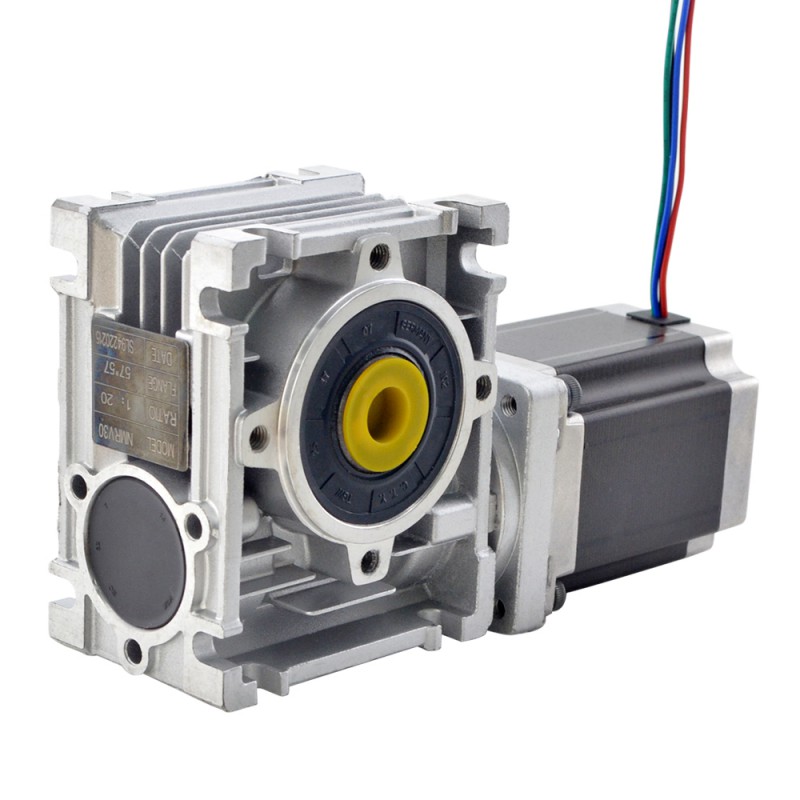

Silnik krokowy z przekładnią ślimakową Nema 23 23HS45-4204S-RV30-G30 L=113mm z przekładnią 30:1
-
Instrukcje i dokumentacja:
Pełna karta katalogowa:
Pełna karta katalogowa:
Krzywa momentu obrotowego:
Silnik krokowy z przekładnią ślimakową Nema 23 23HS45-4204S-RV30-G30 L=113mm z przekładnią 30:1
Ten silnik krokowy w rozmiarze Nema 23 jest wyposażony w przekładnię ślimakową o przełożeniu 30:1. Wał wyjściowy jest przesunięty o 90° względem wału napędowego.
Specyfikacja elektryczna
Numer części producenta: 23HS45-4204S-RV30-G30
Typ silnika: Silnik krokowy bipolarny
Moment trzymania bez przekładni: 3,0Nm(425uncji cala)
Prąd znamionowy na fazę: 4,2A
Rezystancja fazowa: 0,88omów
Indukcyjność: 3,4mH±20%(1KHz)
Specyfikacja przekładni
Typ przekładni: przekładnia ślimakowa
Przełożenie: 30:1
Sprawność: 65%
Luz zwrotny bez obciążenia: <=1°
Maksymalny dopuszczalny moment obrotowy na wyjściu: 20Nm(177,01lb-in)
Maksymalne obciążenie promieniowe na wyjściu: 1,08kN
Dane fizyczne
Wymiary ramy: 57 x 57mm
Długość silnika: 113mm
Typ wyjścia: Otwór drążony
Średnica otworu wyjściowego: Φ14mm
Połączenie
| A+ | A- | B+ | B- |
| Czarny | Zielony | Czerwony | Niebieski |
| Specyfikacja elektryczna | |
|---|---|
| Bipolarny/Unipolarny | Bipolarny |
| Indukcyjność (mH) | 3,4 |
| Rezystancja fazowa (om) | 0,88 |
| Prąd wyjściowy (A) | 4,2 |
| Moment trzymania bez przekładnią (Nm) | 3,0 |
| Specyfikacja fizyczna | |
| Długość korpusu (mm) | 113 |
| Wymiary ramy (mm) | Nema 23 (57 x 57) |
| Długość wyprowadzeń (mm) | 500 |
| Typ przekładni | Przekładnia ślimakowa |
| Przełożenie | 30 |
| Luz zwrotny bez obciążenia | <=1 stopień |
| Stopień ochrony IP | 40 |
| Średnica otworu wyjściowego | 14 |
| Typ wyjścia | Otwór pusty |
