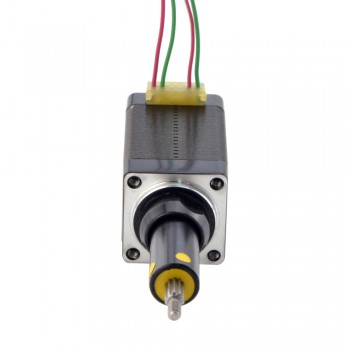

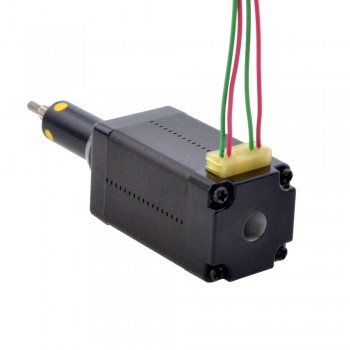

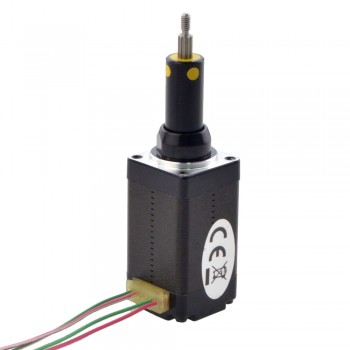

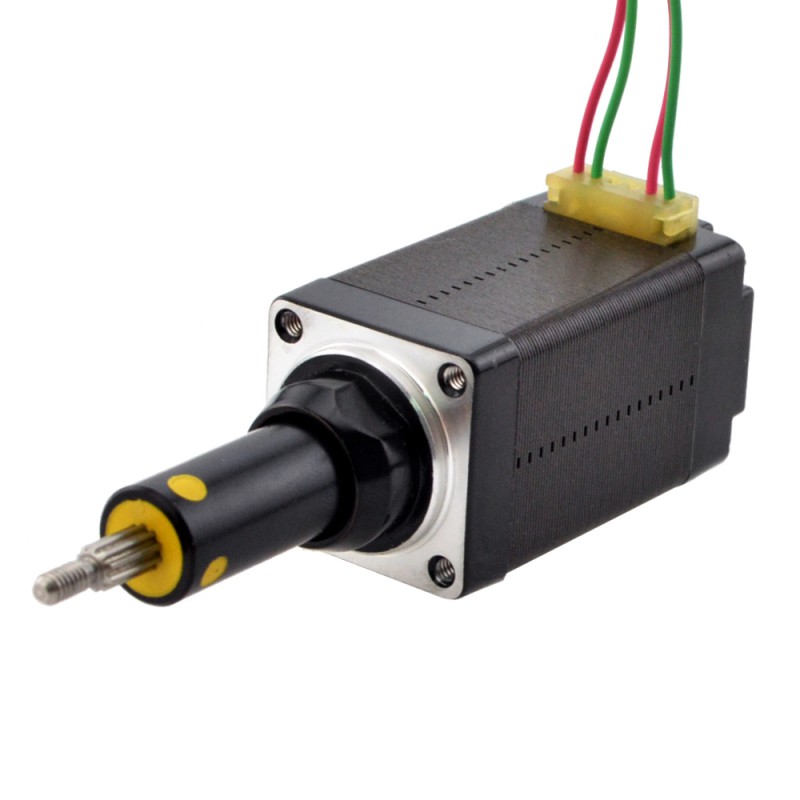

Uwięziony liniowy silnik krokowy NEMA 8 8C15S0504AC5-019RS skok na obrót 2mm skok 19,5mm

Uwięziony liniowy silnik krokowy NEMA 8 8C15S0504AC5-019RS skok na obrót 2mm skok 19,5mm

Ten model to liniowy silnik krokowy NEMA 8 z uwięzioną nakrętką (Captive) i śrubą ACME, o długości korpusu 38,2 mm, kącie kroku 1,8° oraz prądzie znamionowym 0,5 A. Zintegrowany z wałem/śrubą o średnicy 3,5 mm i zakresem przesuwu 19,5 mm. Przesuw liniowy wynosi 2 mm na jeden obrót.

Specyfikacja elektryczna

Numer części producenta: 8C15S0504AC5-019RS

Typ silnika: Captive

Kąt kroku: 1,8°

Moment trzymania: 0,02Nm

Prąd znamionowy na fazę: 0,5A

Rezystancja fazowa: 12omów

Indukcyjność: 4,5mH±20%(1KHz)

Dane fizyczne

Wymiary ramy: 20 x 20mm

Długość korpusu: 38,2mm

Droga przesuwu: 19,5mm

Średnica śruby pociągowej: Φ3,5mm

Skok/krok: 0,01mm

Skok/obrót śruby pociągowej: 2mm

Liczba wyprowadzeń: 4

Długość wyprowadzeń: 300mm

Połączenie

Obróbka końcówek śrub pociągowych

Nakrętka bezluzowa

SILNIKKROKOWY oferuje nakrętkę bezluzową do siłowników liniowych z zewnętrzną śrubą pociągową (z wyjątkiem rozmiaru 34) oraz siłowników liniowych z niezablokowaną śrubą pociągową (z wyjątkiem rozmiarów 24 i 34).

Po milionach cykli powinien występować nominalny luz między śrubą pociągową a standardową plastikową nakrętką SILNIKKROKOWY. SILNIKKROKOWY gwarantuje kilka milionów cykli, ale luz fizyczny może zostać zwiększony. Aby zmniejszyć lub wyeliminować luz, SILNIKKROKOWY oferuje sprężynową konstrukcję nakrętki bezluzowej.

Enkodery

W zależności od wymagań aplikacji, klient może łatwo wybrać enkodery z wyjściem indeksowanym lub nieindeksowanym oraz z wyjściem przelotowym, pojedynczym lub różnicowym.

Można również swobodnie wybierać różne rozdzielczości, co ułatwia i precyzuje pozycjonowanie.

Wszystkie standardowe enkodery SILNIKKROKOWY są optyczne i inkrementalne. Wybierając enkoder, należy dokładnie rozważyć dostępne opcje, zwłaszcza rozmiar, rozdzielczość, indeks i metodę wyjścia.

Hamulce

Szczególnie w zastosowaniach pionowych lub w celu zabezpieczenia silników przed nagłym wyłączeniem, standardowe hamulce SILNIKKROKOWY do rozmiarów NEMA14, 17, 23, 24 i 34 pomogą zmniejszyć obawy klientów.

Okablowanie, kable i złącza

Przewody lub złącza luźne

Przewody skręcane

Rury termokurczliwe lub rozprężne

Osłony kablowe

Śruba pokryta teflonem

Jeśli aplikacje klienta wymagają bezsmarowego połączenia śruby i nakrętki, SILNIKKROKOWY oferuje śrubę pociągową pokrytą teflonem do siłowników liniowych krokowych.

Siłownik liniowy krokowy pokryty teflonem do śrub pociągowych zapewnia dłuższą żywotność i lepsze generowanie siły ciągu w porównaniu z konwencjonalnymi śrubami pociągowymi SUS.

Powłoka teflonowa może być stosowana w całym asortymencie śrub pociągowych oferowanych przez SILNIKKROKOWY oraz we wszystkich typach siłowników liniowych, takich jak zewnętrzne, niewypadające i wypadające.

Dodatkowo, nakrętka bezluzowa może być również stosowana ze śrubą pokrytą teflonem.
