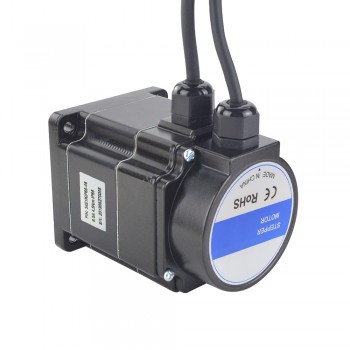

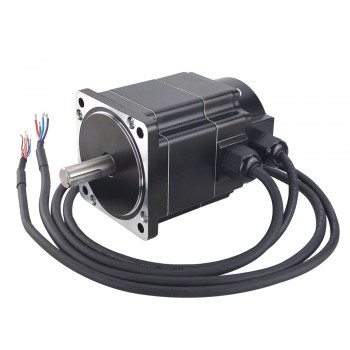

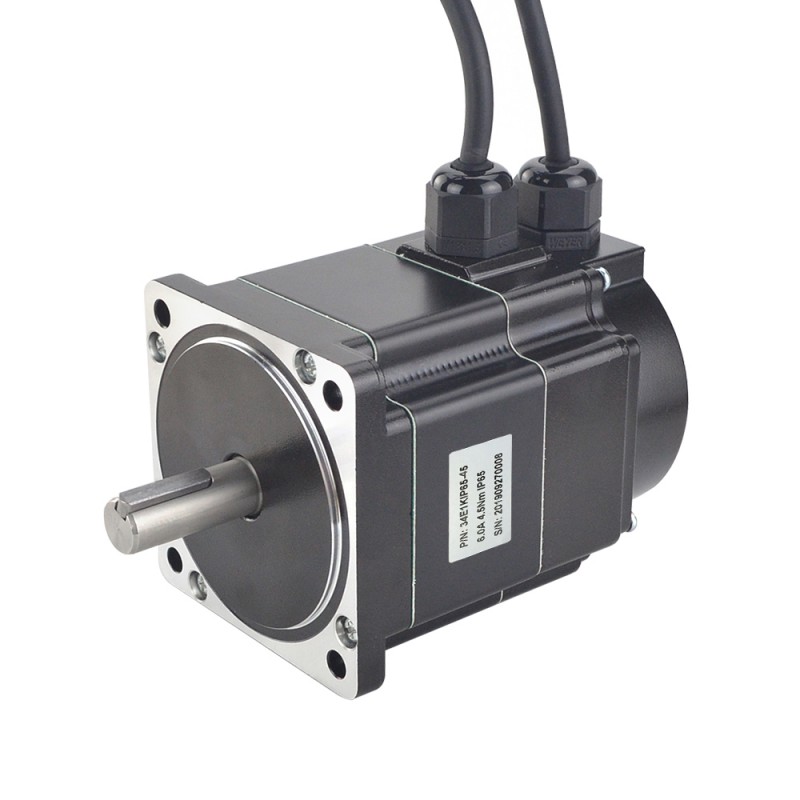

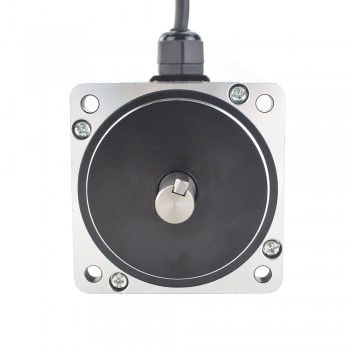

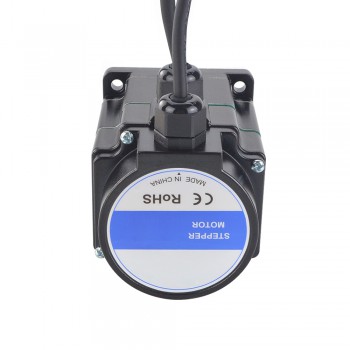

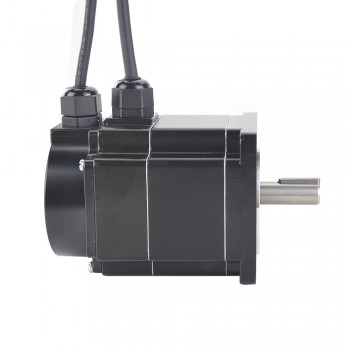

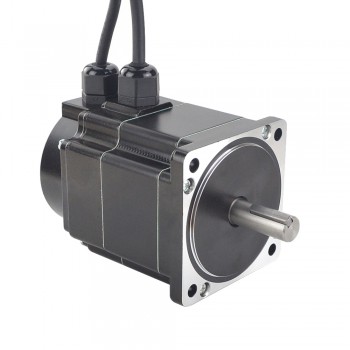

Wodoodporny silnik krokowy Nema 34 z zamkniętą pętlą 34E1KIP65-45 Seria P IP65 4,5Nm z enkoderem 1000CPR
-
Instrukcje i dokumentacja:
Pełna karta katalogowa:
Krzywa momentu obrotowego:
Nasza cena:501,66zł
Wodoodporny silnik krokowy Nema 34 z zamkniętą pętlą 34E1KIP65-45 Seria P IP65 4,5Nm z enkoderem 1000CPR
Specyfikacja elektryczna
- Numer części producenta: 34E1KIP65-45
- Liczba faz: 2
- Kąt kroku: 1,8 stopnia
- Moment trzymania: 4,5 Nm
- Prąd znamionowy na fazę: 6,0 A
- Rezystancja fazowa 0,34 omów
- Indukcyjność: 2,4 mH ± 20%(1KHz)
Dane fizyczne
- Wymiary ramy: 86 x 86 mm
- Długość korpusu: 87,8 mm
- Średnica wału: Φ14 mm
- Długość wału: 37 mm
- Długość wału wpustowego: 25 mm
- Długość wyprowadzeń: 1000 mm
- Waga: 2,1 kg
Sterowanie kodowaniem(1000CPR)
- Czarny--GND
- Czerwony--+5VCC
- Niebieski/Biały--EA-
- Niebieski--EA+
- Pomarańczowy/Biały--EB-
- Pomarańczowy--EB+
Połączenie
|
A+
|
A-
|
B+
|
B-
|
|
Czarny
|
Zielony
|
Czerwony
|
Niebieski
|
| Specyfikacja silnika | |
|---|---|
| Moment trzymania (Ncm) | 450 |
| Moment trzymania (uncji cala) | 637,38 |
| Indukcyjność (mH) | 2,4 |
| Długość wyprowadzeń (mm) | 1000 |
| Rezystancja fazowa (om) | 0,34 |
| Prąd znamionowy (A) | 6 |
| Średnica wału (mm) | 14 |
| Długość wału (mm) | 37 |
| Kąt kroku (°) | 1,8 |
| Liczba faz | 2 |
| Stopień wodoodporności | IP65 |
| Wtyczka lotnicza | PG9 |
| Specyfikacja enkodera | |
| Kanały sygnału wyjściowego | 2 |
| Rozwiązanie (CPR) | 1000 |
