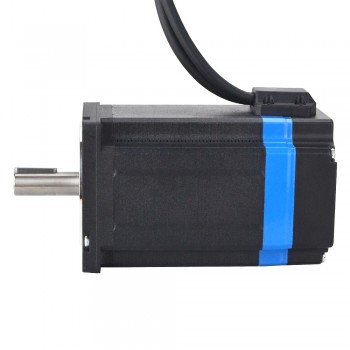

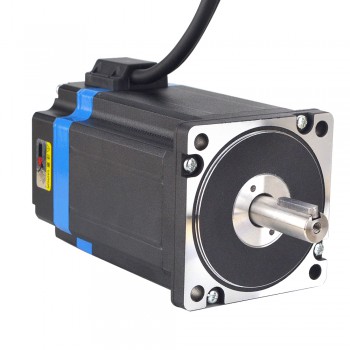

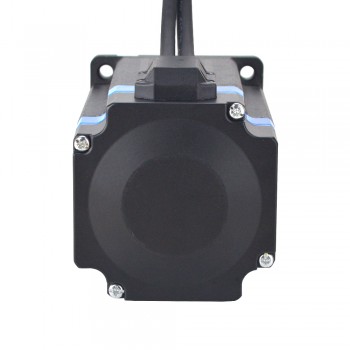

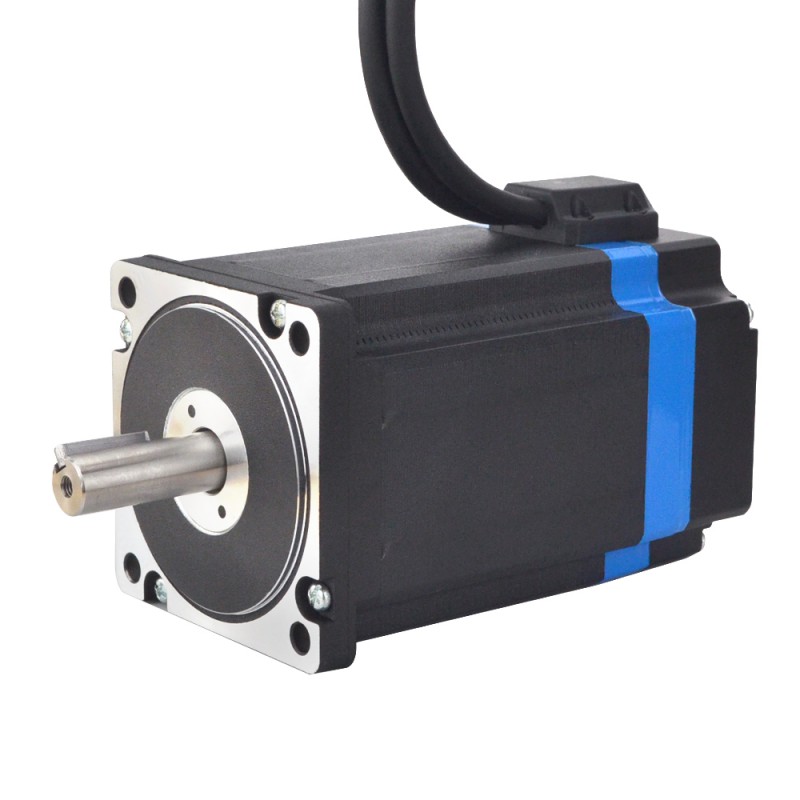

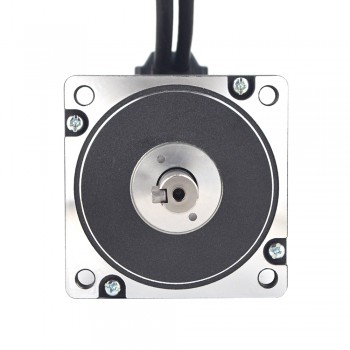

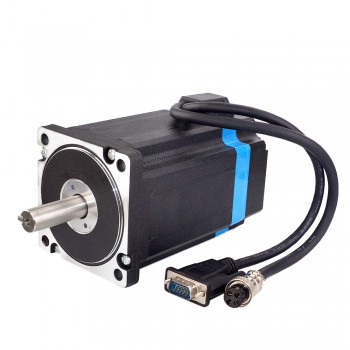

Silnik krokowy Nema 34 z zamkniętą pętlą 34HS46-6004D-E1000 8,25Nm 1000CPR
-
Instrukcje i dokumentacja:
Karta katalogowa silnika:
Krzywa momentu obrotowego:
Nasza cena:329,31zł
Silnik krokowy Nema 34 z zamkniętą pętlą 34HS46-6004D-E1000 8,25Nm 1000CPR
Specyfikacja silnika
- Numer części producenta: 34HS46-6004D-E1000
- Typ silnika: Silnik krokowy bipolarny
- Kąt kroku: 1,8 stopnia
- Wymiary ramy: 86 x 86 mm
- Moment trzymania: 8,25 N.m
- Prąd znamionowy na fazę: 6 A
- Średnica wału: Φ14 mm
- Długość wału: 40 mm
- Długość wału wpustowego: 25 mm
- Rezystancja fazowa 0,4 ohm
- Indukcyjność: 4,2 mH ± 20%(1KHz)
- Liczba wyprowadzeń: 4
- Długość wyprowadzeń: 300 mm
Specyfikacja enkodera
- Napięcie sterownikiem: 5V
- Prąd wyjściowy: 55mA
- Rozdzielczość: 1000ppr
- Sygnał wyjściowy: 2 Kanały
- Średnica otworu: Φ8mm
- Częstotliwość wyjściowa: ≤1MHz
- Prędkość obrotowa: ≤5000 obr./min
- Stopień ochrony IP: IP20
Połączenie
|
A+
|
A-
|
B+
|
B-
|
|
Biały
|
Zielony
|
Niebieski
|
Czarny
|
| Specyfikacja silnika | |
|---|---|
| Bipolarny/Unipolarny | Bipolarny |
| Moment trzymania (Ncm) | 825 |
| Moment trzymania (uncji cala) | 1168,53 |
| Indukcyjność (mH) | 4,2 |
| Długość wyprowadzeń (mm) | 300 |
| Rozmiar silnika Nema | Nema 34 |
| Liczba wyprowadzeń | 4 |
| Rezystancja fazowa (om) | 0,4 |
| Prąd znamionowy (A) | 6 |
| Średnica wału (mm) | 14 |
| Długość wału (mm) | 40 |
| Kąt kroku (°) | 1,8 |
| Specyfikacja enkodera | |
| Stopień ochrony IP | IP20 |
| Prąd wyjściowy (mA) | 55 |
| Częstotliwość wyjściowa | ≤1MHz |
| Kanały sygnału wyjściowego | 2 |
| Napięcie znamionowe (V) | 5 |
| Rozwiązanie (CPR) | 1000 |
| Prędkość biegu (obr./min) | ≤5000 |
