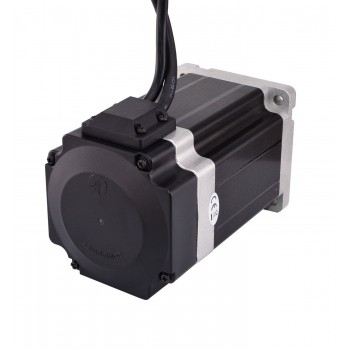

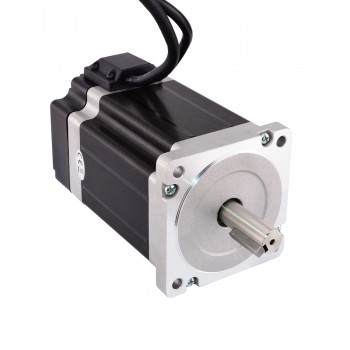

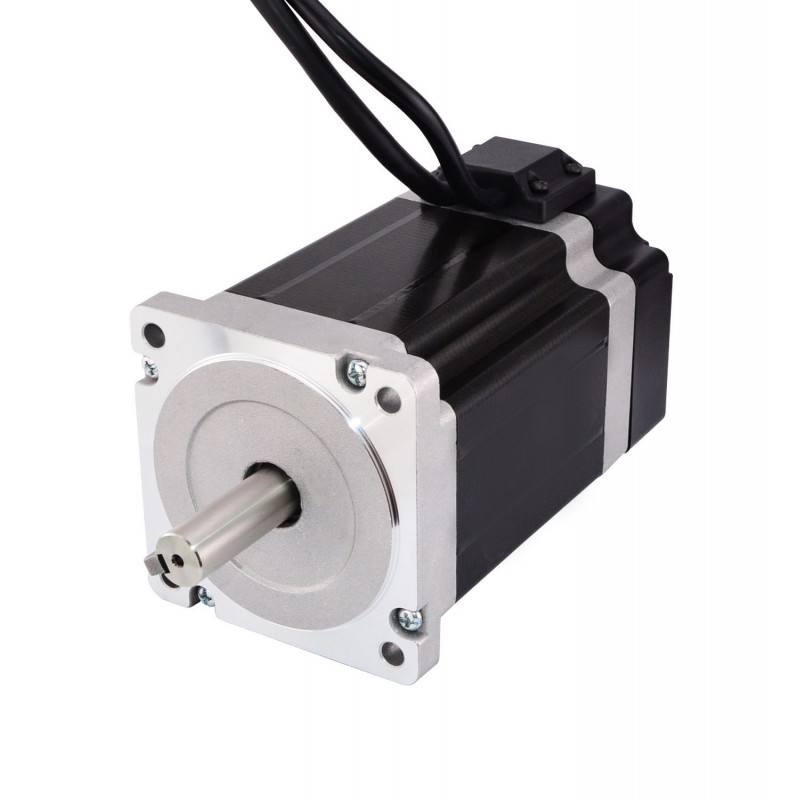

Silnik krokowy Nema 34 z zamkniętą pętlą 34HS38-4204D-E1000 7,0Nm z enkoderem 1000CPR
- Instrukcje i dokumentacja: Karta katalogowa silnika:
Nasza cena:423,09zł
Silnik krokowy Nema 34 z zamkniętą pętlą 34HS38-4204D-E1000 7,0Nm z enkoderem 1000CPR
Specyfikacja silnika
- Numer części producenta: 34HS38-4204D-E1000
- Typ silnika: Silnik krokowy bipolarny
- Kąt kroku: 1,8 stopnia
- Moment trzymania: 7,07Nm
- Prąd znamionowy na fazę: 4,24A
- Napięcie: 3,39
- Rezystancja fazowa 0,8omów
- Indukcyjność: 8mH ± 20%(1KHz)
- Wymiary ramy: 86 x 86mm
- Długość korpusu: 98mm
- Średnica wału: Φ14mm
- Długość wału: 37mm
- Długość wału wpustowego: 25mm
- Liczba wyprowadzeń: 4
- Długość wyprowadzeń: 500mm
Specyfikacja enkodera
- Napięcie sterownikiem: 5V
- Prąd wyjściowy: 55mA
- Rozdzielczość: 1000ppr
- Sygnał wyjściowy: 2 Kanały
- Średnica otworu: Φ8mm
- Częstotliwość wyjściowa: ≤1MHz
- Prędkość obrotowa: ≤5000 obr./min
- Stopień ochrony IP: IP20
Połączenie
|
A+
|
A-
|
B+
|
B-
|
|
Czerwony
|
Czarny
|
Żółty
|
Niebieski
|
| Specyfikacja silnika | |
|---|---|
| Kąt kroku (°) | 1,8 / 1,8 |
| Długość korpusu (mm) | 98 |
| Moment trzymania (Ncm) | 707 |
| Moment trzymania (uncji cala) | 1001 |
| Indukcyjność (mH) | 8 |
| Długość wyprowadzeń (mm) | 500 |
| Rozmiar silnika Nema | Nema 34 |
| Liczba wyprowadzeń | 4 |
| Rezystancja fazowa (om) | 0,8 |
| Prąd znamionowy (A) | 4,24 |
| Średnica wału (mm) | 14 |
| Długość wału (mm) | 37 |
| Bipolarny/Unipolarny | Bipolarny |
| Specyfikacja elektryczna | |
| Częstotliwość wyjściowa (MHz) | ≤1MHz |
| Specyfikacja enkodera | |
| Napięcie znamionowe (V) | 5V |
| Prąd wyjściowy (mA) | 55 |
| Rozwiązanie (CPR) | 1000 |
| Kanały sygnału wyjściowego | 2 kanały |
| Prędkość biegu (obr./min) | ≤3600 obr./min |
| Stopień ochrony IP | IP20 |
| Specyfikacja fizyczna | |
| Waga (g) | 3600 |
