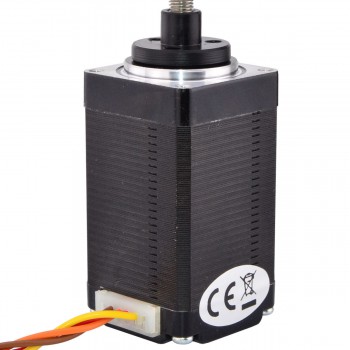

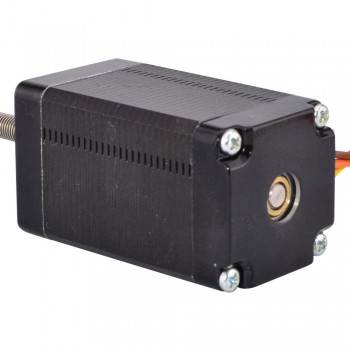

Zewnętrzny liniowy silnik krokowy Name 11 0,67A skok na obrót 2mm 11LS20-0674E-100B
- Instrukcje i dokumentacja: Pełna karta katalogowa:
Nasza cena:166,58zł
Zewnętrzny liniowy silnik krokowy Name 11 0,67A skok na obrót 2mm 11LS20-0674E-100B

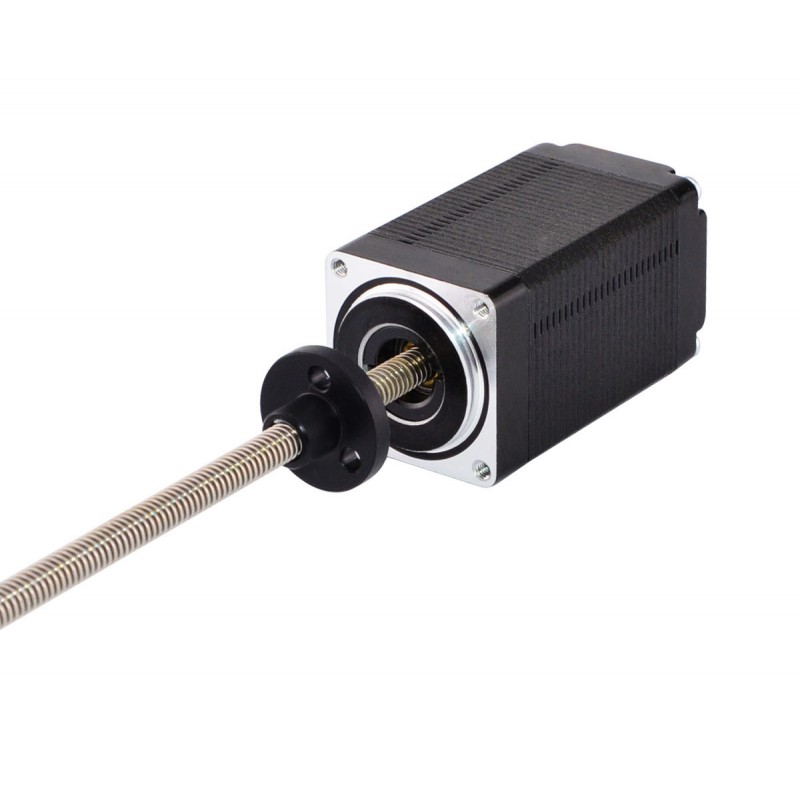

Ten model to ekonomiczny liniowy silnik krokowy o nazwie Nema 11, z zewnętrznym siłownikiem liniowym. Część silnikowa to 56-milimetrowy silnik krokowy Nema 23 o kącie 1,8 stopnia i natężeniu prądu 2A. Został on zintegrowany z prętem gwintowanym Tr5x2 o średnicy 100 mm i nakrętką z tworzywa sztucznego (POM) poruszającą się wzdłuż pręta gwintowanego.
Specyfikacja elektryczna
- Numer części producenta: 11LS20-0674E-100B
- Typ silnika: Zewnętrzny liniowy silnik krokowy
- Kąt kroku: 1,8 stopnia
- Moment trzymania: 12,0Ncm(17uncji cala)
- Prąd znamionowy na fazę: 0,67A
- Rezystancja fazowa 9,2omów
- Napięcie: 6,2V
- Indukcyjność: 5,7mH ± 20%(1KHz)
Dane fizyczne
- Wymiary ramy: 28 x 28mm
- Długość korpusu: 51mm
- Długość śruby pociągowej: 100mm
- Średnica śruby pociągowej: Φ5mm
- Skok/krok: 0,01mm
- Skok/obrót: 2mm
- Liczba wyprowadzeń: 4
- Długość wyprowadzeń: 300mm
- Waga: 220g
Połączenie
|
A+
|
A-
|
B+
|
B-
|
|
Czerwony
|
Brązowy
|
Żółty
|
Pomarańczowy
|
| Specyfikacja elektryczna | |
|---|---|
| Bipolarny/Unipolarny | Bipolarny |
| Moment trzymania (Ncm) | 12 |
| Moment trzymania (uncji cala) | 17 |
| Indukcyjność (mH) | 5,7 |
| Typ silnika | Zewnętrzny |
| Rezystancja fazowa (om) | 9,2 |
| Prąd znamionowy (A) | 0,67 |
| Kąt kroku (°) | 1,8 |
| Specyfikacja fizyczna | |
| Długość korpusu (mm) | 51 |
| Wymiary ramy (mm) | 28x28 |
| Średnica śruby pociągowej (mm) | 5 |
| Długość śruby pociągowej (mm) | 100 |
| Skok/obrót śruby pociągowej (mm) | 2 |
| Skok/krok (mm) | 0,01 |
| Liczba wyprowadzeń | 4 |
| Długość wyprowadzeń (mm) | 304 |
