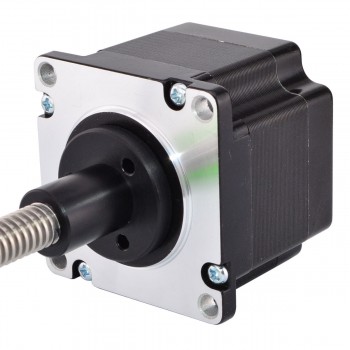

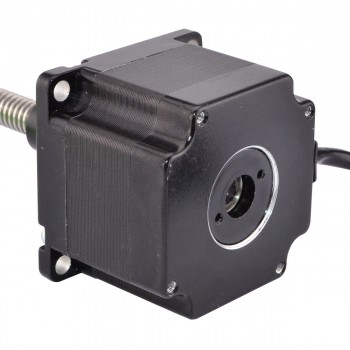

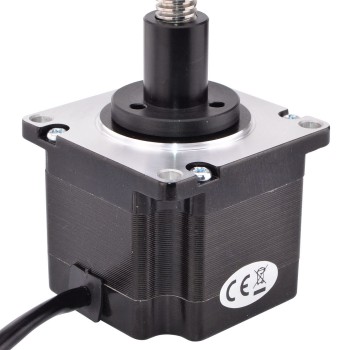

Liniowy silnik krokowy nieuchwytny Nema 23 skok na obrót 8mm 23LS22-3004E-150G
- Instrukcje i dokumentacja: Pełna karta katalogowa:
Nasza cena:196,30zł
Liniowy silnik krokowy nieuchwytny Nema 23 skok na obrót 8mm 23LS22-3004E-150G

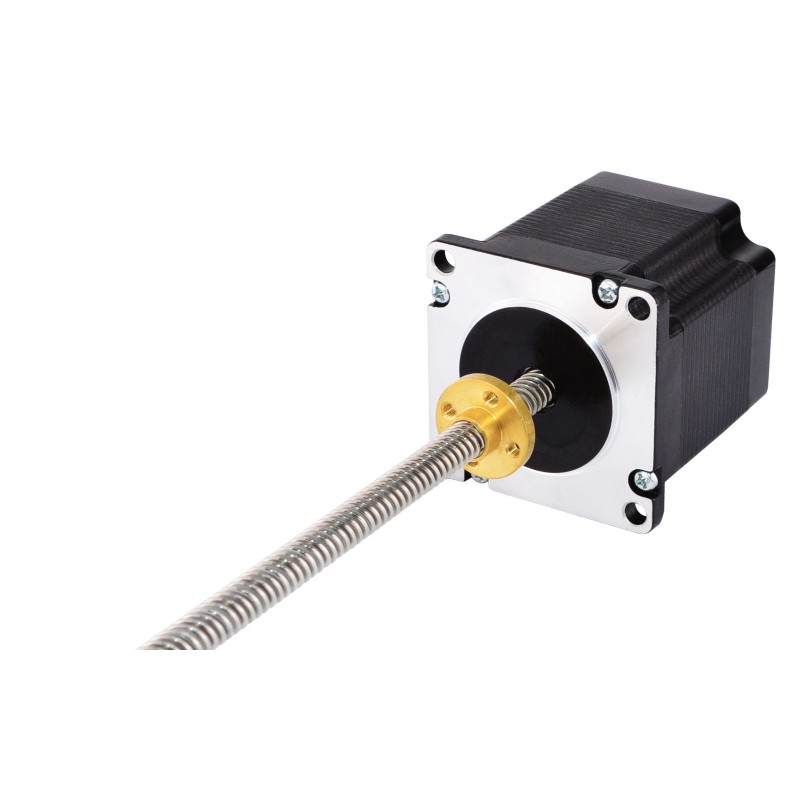

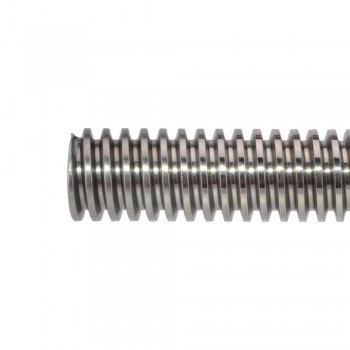

Ten model to ekonomiczny liniowy silnik krokowy w wersji nieuchwytnej (non-captive), oznaczony jako NEMA 23. Część silnikowa to silnik krokowy o długości korpusu 56 mm, kącie kroku 1,8° i prądzie znamionowym 3 A. Zintegrowany z gwintowanym prętem Tr8x8 o długości 150 mm. Nakrętka mosiężna przemieszcza się wzdłuż śruby. Skok liniowy wynosi 8 mm na jeden obrót.
Specyfikacja elektryczna
- Numer części producenta: 23LS22-3004E-150G
- Typ silnika: Silnik krokowy bipolarny
- Moment trzymania: 1,3Nm
- Prąd znamionowy na fazę: 3,0A
- Rezystancja fazowa 1,1omów
- Napięcie: 3,3V
- Indukcyjność: 3,2mH ± 20%(1KHz)
Dane fizyczne
- Wymiary ramy: 57 x 57mm
- Długość silnika: 56mm
- Długość śruby pociągowej: 150mm
- Średnica śruby pociągowej: Φ11mm
- Skok/krok: 0,04mm
- Skok/obrót: 2mm
- Liczba wyprowadzeń: 4
- Długość wyprowadzeń: 500mm
- Waga: 650g
Połączenie
|
A+
|
A-
|
B+
|
B-
|
|
Czarny
|
Zielony
|
Czerwony
|
Niebieski
|
| Specyfikacja elektryczna | |
|---|---|
| Bipolarny/Unipolarny | Bipolarny |
| Moment trzymania (Ncm) | 130 |
| Moment trzymania (uncji cala) | 184 |
| Indukcyjność (mH) | 3,2 |
| Typ silnika | Zewnętrzny |
| Rezystancja fazowa (om) | 1,1 |
| Prąd znamionowy (A) | 3 |
| Kąt kroku (°) | 1,8 |
| Specyfikacja fizyczna | |
| Długość korpusu (mm) | 56 |
| Wymiary ramy (mm) | 57x57 |
| Średnica śruby pociągowej (mm) | 8 |
| Długość śruby pociągowej (mm) | 150 |
| Skok/obrót śruby pociągowej (mm) | 8 |
| Skok/krok (mm) | 0,04 |
| Liczba wyprowadzeń | 4 |
| Długość wyprowadzeń (mm) | 500 |
