Liniowy silnik krokowy nieuchwytny Name 11 skok na obrót 4,877mm 11LS13-0754N-150C
- Instrukcje i dokumentacja: Pełna karta katalogowa:
Nasza cena:171,53zł

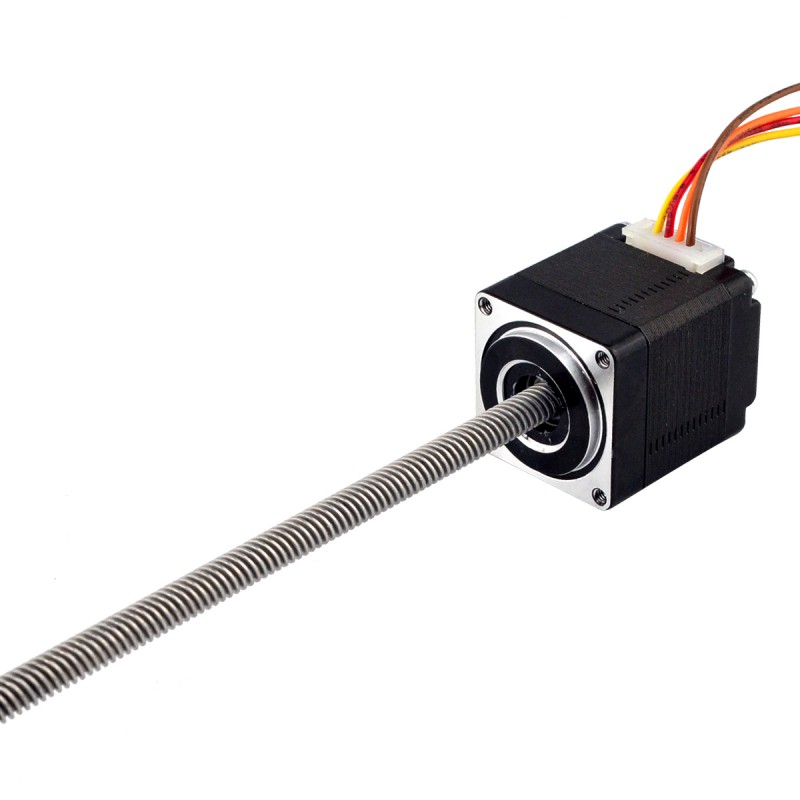

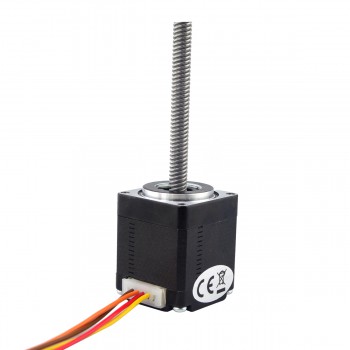

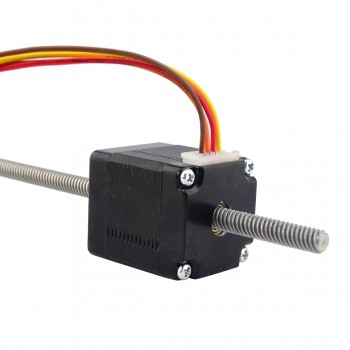

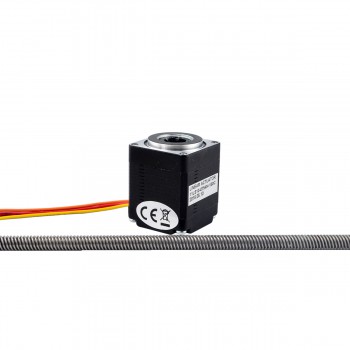

Liniowy silnik krokowy nieuchwytny Name 11 skok na obrót 4,877mm 11LS13-0754N-150C
Ten model to ekonomiczny liniowy silnik krokowy o nazwie Nema 11, zbudowany z 34-milimetrowego silnika krokowego Nema 11, 1,8 stopnia, 0,75 A i śruby liniowej Tr5,56x4,8768 o długości 150 mm.
Specyfikacja elektryczna
- Numer części producenta: 11LS13-0754N-150C
- Typ silnika: Liniowy silnik krokowy nieuchwytny
- Kąt kroku: 1,8 stopnia
- Moment trzymania: 8,0Ncm
- Prąd znamionowy na fazę: 0,75A
- Rezystancja fazowa 3,2omów
- Napięcie: 2,4V
- Indukcyjność: 2,0mH ± 20%(1KHz)
Dane fizyczne
- Wymiary ramy: 28 x 28mm
- Długość korpusu: 34mm
- Długość śruby pociągowej: 150mm
- Średnica śruby pociągowej: Φ5,56mm
- Skok/krok: 0,024384mm
- Skok/obrót: 4,8768mm
- Liczba wyprowadzeń: 4
- Długość wyprowadzeń: 300mm
- Waga: 150g
Połączenie
|
A+
|
A-
|
B+
|
B-
|
|
Czerwony
|
Brązowy
|
Żółty
|
Pomarańczowy
|
| Specyfikacja elektryczna | |
|---|---|
| Bipolarny/Unipolarny | Bipolarny |
| Moment trzymania (Ncm) | 8 |
| Moment trzymania (uncji cala) | 11,3 |
| Indukcyjność (mH) | 2 |
| Rezystancja fazowa (om) | 3,2 |
| Prąd znamionowy (A) | 0,75 |
| Kąt kroku (°) | 1,8 |
| Typ silnika | Niezablokowany |
| Specyfikacja fizyczna | |
| Długość korpusu (mm) | 34 |
| Wymiary ramy (mm) | 28 x 28 |
| Długość wyprowadzeń (mm) | 300 |
| Średnica śruby pociągowej (mm) | 5,56 |
| Długość śruby pociągowej (mm) | 150 |
| Liczba wyprowadzeń | 4 |
| Skok/obrót śruby pociągowej (mm) | 4,8768 |
| Skok/krok (mm) | 0,024384 |
