Zewnętrzny liniowy silnik krokowy Nema 17 17LS19-0406E-330Y skok na obrót 2mm
- Instrukcje i dokumentacja: Pełna karta katalogowa:
Nasza cena:207,89zł
Zewnętrzny liniowy silnik krokowy Nema 17 17LS19-0406E-330Y skok na obrót 2mm

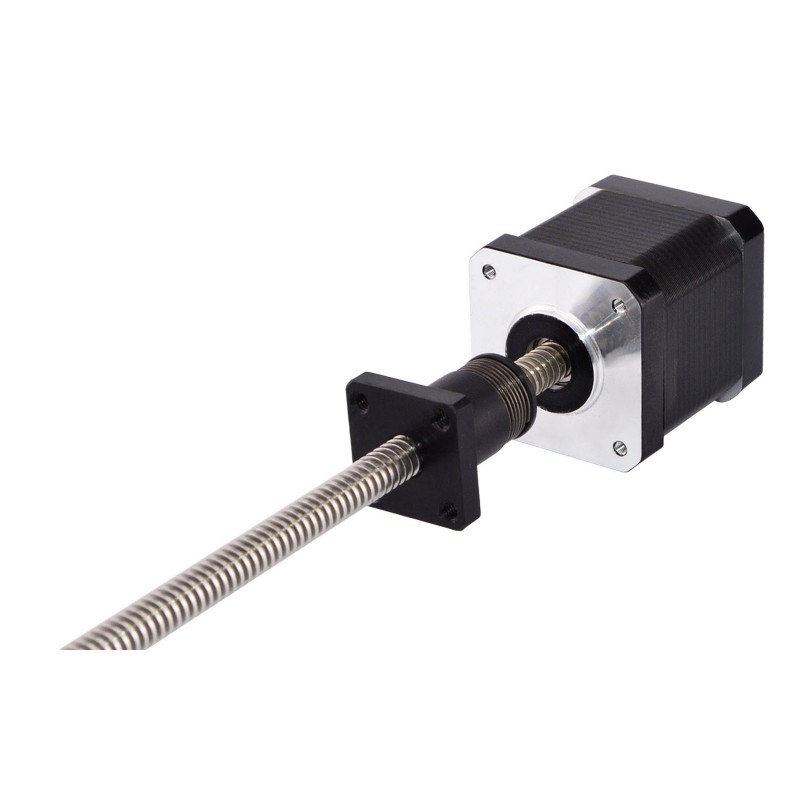

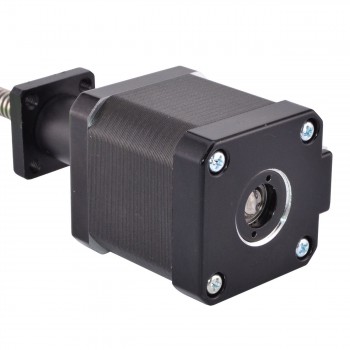

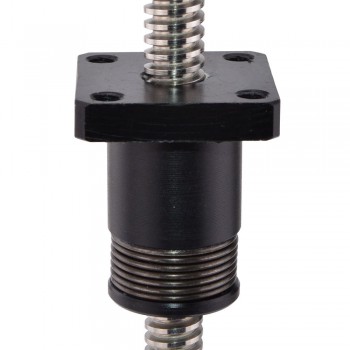

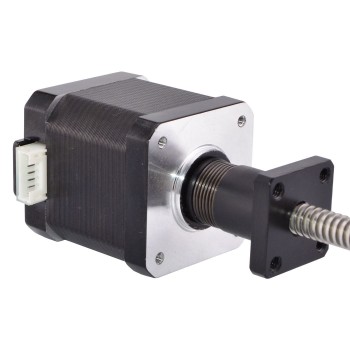

Liniowy silnik krokowy NEMA 17 z nakrętką przeciwluzową (anti-backlash). Część silnikowa to silnik krokowy NEMA 17 zasilany 12 V, prąd znamionowy 0,4 A, długość korpusu 48 mm, kąt kroku 1,8°, 6 przewodów. Zintegrowany z prętem gwintowanym Tr8×2 o długości 330 mm oraz nakrętką przeciwluzową przemieszczającą się wzdłuż pręta. Przemieszczenie liniowe wynosi 2 mm na jeden obrót.
Specyfikacja elektryczna
- Numer części producenta: 17LS19-0406E-330Y
- Typ silnika: Zewnętrzny liniowy silnik krokowy
- Kąt kroku: 1,8 stopnia
- Moment trzymania: 32Ncm
- Prąd znamionowy na fazę: 0,4A
- Rezystancja fazowa 30 omów
- Napięcie: 12V
- Indukcyjność: 25mH ± 20%(1KHz)
Dane fizyczne
- Wymiary ramy: 42 x 42mm
- Długość korpusu: 48mm
- Długość śruby pociągowej: 330mm
- Średnica śruby pociągowej: Φ8mm
- Skok/krok: 0,01mm
- Skok/obrót: 2mm
- Liczba wyprowadzeń: 6
- Długość wyprowadzeń: 400mm
- Waga: 400g
Połączenie
|
A+
|
O+
|
A-
|
B+
|
O-
|
B-
|
|
Czerwony
|
Brązowy
|
Żółty
|
GRY
|
Pomarańczowy
|
Zielony
|
| Specyfikacja elektryczna | |
|---|---|
| Bipolarny/Unipolarny | Unipolarny |
| Moment trzymania (Ncm) | 32 |
| Moment trzymania (uncji cala) | 45,3 |
| Indukcyjność (mH) | 25 |
| Typ silnika | Zewnętrzny |
| Rezystancja fazowa (om) | 30 |
| Prąd znamionowy (A) | 0,4 |
| Kąt kroku (°) | 1,8 |
| Specyfikacja fizyczna | |
| Długość korpusu (mm) | 48 |
| Wymiary ramy (mm) | 42x42 |
| Średnica śruby pociągowej (mm) | 8 |
| Długość śruby pociągowej (mm) | 330 |
| Skok/obrót śruby pociągowej (mm) | 2 |
| Skok/krok (mm) | 0,01 |
| Liczba wyprowadzeń | 6 |
| Długość wyprowadzeń (mm) | 400 |
