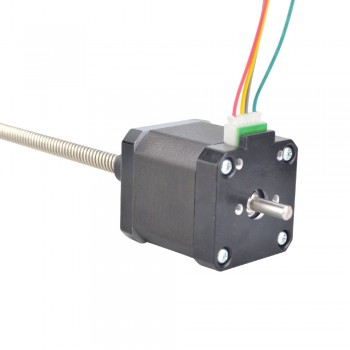

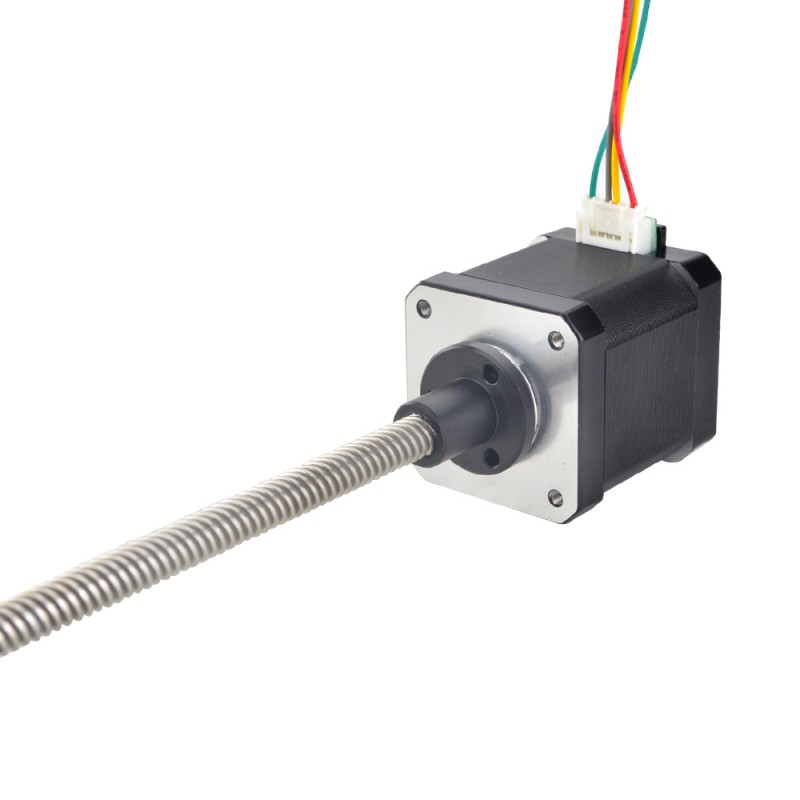

Zewnętrzny liniowy silnik krokowy Nema 17 z podwójnym wałem 1,68A skok na obrót 8mm 17LS19-1684E-200G-AR3
Specyfikacja elektryczna
- Numer części producenta: 17LS19-1684E-200G-AR3-AR3
- Typ silnika: Zewnętrzny liniowy silnik krokowy
- Kąt kroku: 1,8 stopnia
- Moment trzymania: 44Ncm
- Prąd znamionowy na fazę: 1,68A
- Rezystancja fazowa 1,65omów
- Napięcie: 2,8V
- Indukcyjność: 3mH ± 20%(1KHz)
Dane fizyczne
- Wymiary ramy: 42 x 42mm
- Długość korpusu: 48mm
- Długość śruby pociągowej: 200mm
- Średnica śruby pociągowej: Φ8mm

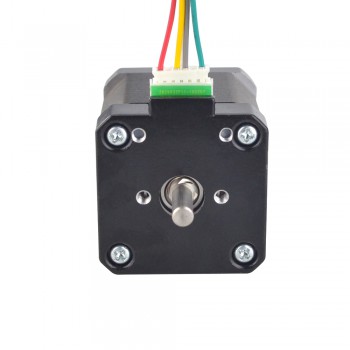

- Średnica wału tylnego: Φ5mm
- Długość wału tylnego: 13mm
- Skok/krok: 0,04mm
- Skok/obrót: 8mm
- Liczba wyprowadzeń: 4
- Długość wyprowadzeń: 400mm
- Waga: 431g
Połączenie
|
A+
|
A-
|
B+
|
B-
|
|
Czerwony
|
Brązowy
|
Żółty
|
Zielony
|
| Specyfikacja elektryczna | |
|---|---|
| Bipolarny/Unipolarny | Bipolarny |
| Moment trzymania (Ncm) | 44 |
| Moment trzymania (uncji cala) | 62,3 |
| Indukcyjność (mH) | 2,8 |
| Rezystancja fazowa (om) | 1,65 |
| Prąd znamionowy (A) | 1,68 |
| Kąt kroku (°) | 1,8 |
| Typ silnika | Zewnętrzny |
| Specyfikacja fizyczna | |
| Długość korpusu (mm) | 48 |
| Wymiary ramy (mm) | 42 x 42 |
| Długość wyprowadzeń (mm) | 500 |
| Średnica śruby pociągowej (mm) | 8 |
| Długość śruby pociągowej (mm) | 200 |
| Liczba wyprowadzeń | 4 |
| Skok/obrót śruby pociągowej (mm) | 8 |
| Skok/krok (mm) | 0,04 |
