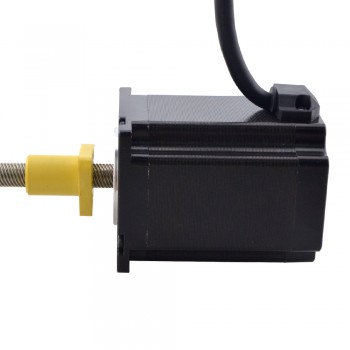

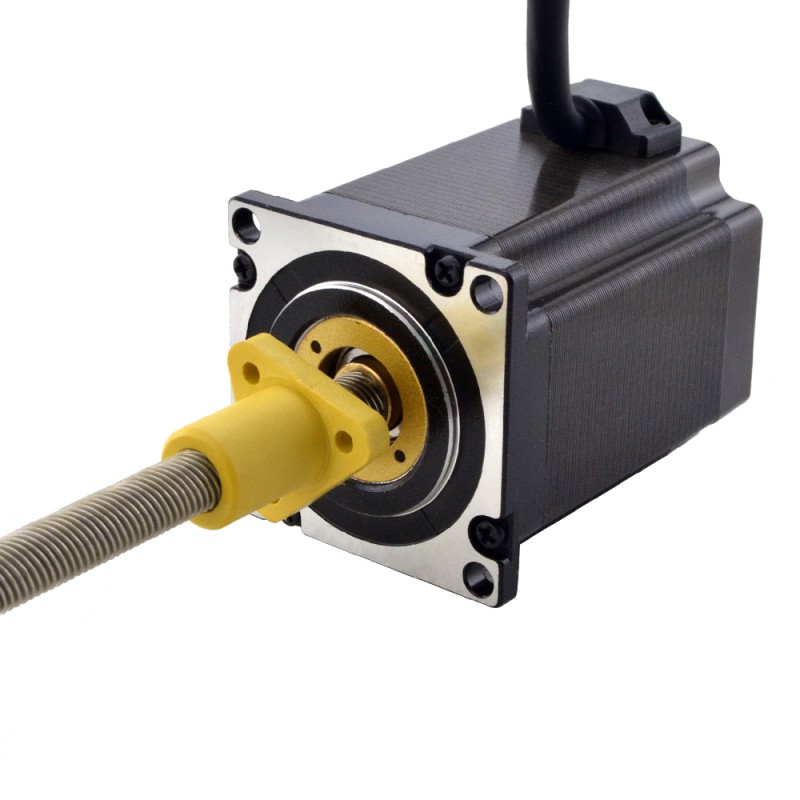

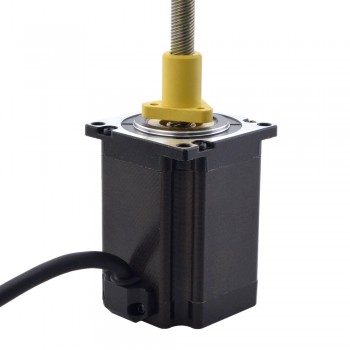

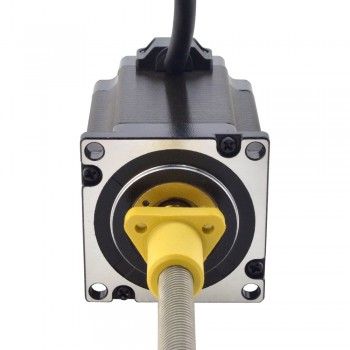

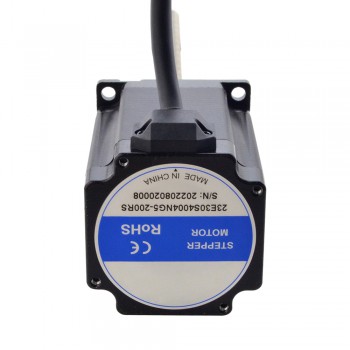

Ten model to liniowy silnik krokowy Nema 23 ze śrubą trapezową ACME, o długości korpusu 76 mm, kącie kroku 1,8° i znamionowym prądzie 4 A. Zintegrowany ze śrubą ACME o średnicy 9,525 mm i długości 200 mm, wyposażony w nakrętkę śrubową z tworzywa POM. Przemieszczenie liniowe wynosi 10,16 mm na jeden obrót.

Specyfikacja elektryczna

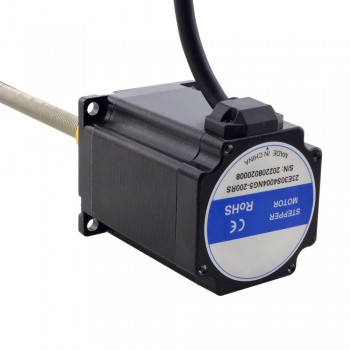

Numer części producenta: 23E30S4004NG5-200RS

Typ silnika: Zewnętrzny (ACME)

Kąt kroku: 1,8°

Moment trzymania: 2Nm(283,28uncji cala)

Prąd znamionowy na fazę: 4A

Rezystancja fazowa: 0,9omów

Indukcyjność: 4,3mH±20%(1KHz)

Dane fizyczne

Wymiary ramy: 57 x 57mm

Długość korpusu: 76mm

Długość śruby pociągowej: 200mm(7,8740")

Średnica śruby pociągowej: Φ9,525mm(0,375")

Skok/krok: 0,0508mm(0,002")

Skok/obrót śruby pociągowej: 10,16mm(0,4")

Liczba wyprowadzeń: 4

Liczba rozpoczętych wątków: 8

Długość wyprowadzeń: 500mm

Połączenie

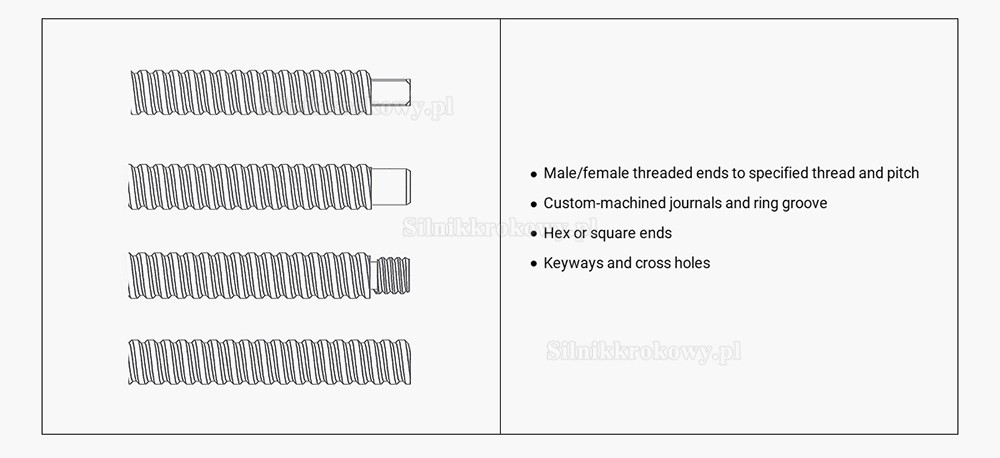

Obróbka końcówek śrub pociągowych

Nakrętka bezluzowa

SILNIKKROKOWY oferuje nakrętkę bezluzową do siłowników liniowych z zewnętrzną śrubą pociągową (z wyjątkiem rozmiaru 34) oraz siłowników liniowych z niezablokowaną śrubą pociągową (z wyjątkiem rozmiarów 24 i 34).

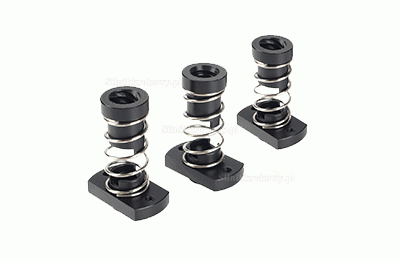

Po milionach cykli powinien występować nominalny luz między śrubą pociągową a standardową plastikową nakrętką SILNIKKROKOWY. SILNIKKROKOWY gwarantuje kilka milionów cykli, ale luz fizyczny może zostać zwiększony. Aby zmniejszyć lub wyeliminować luz, SILNIKKROKOWY oferuje sprężynową konstrukcję nakrętki bezluzowej.

Enkodery

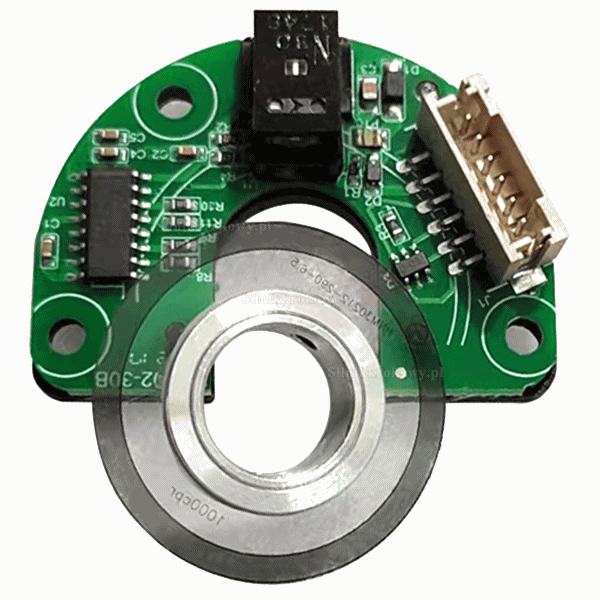

W zależności od wymagań aplikacji, klient może łatwo wybrać enkodery z wyjściem indeksowanym lub nieindeksowanym oraz z wyjściem przelotowym, pojedynczym lub różnicowym.

Można również swobodnie wybierać różne rozdzielczości, co ułatwia i precyzuje pozycjonowanie.

Wszystkie standardowe enkodery SILNIKKROKOWY są optyczne i inkrementalne. Wybierając enkoder, należy dokładnie rozważyć dostępne opcje, zwłaszcza rozmiar, rozdzielczość, indeks i metodę wyjścia.

Hamulce

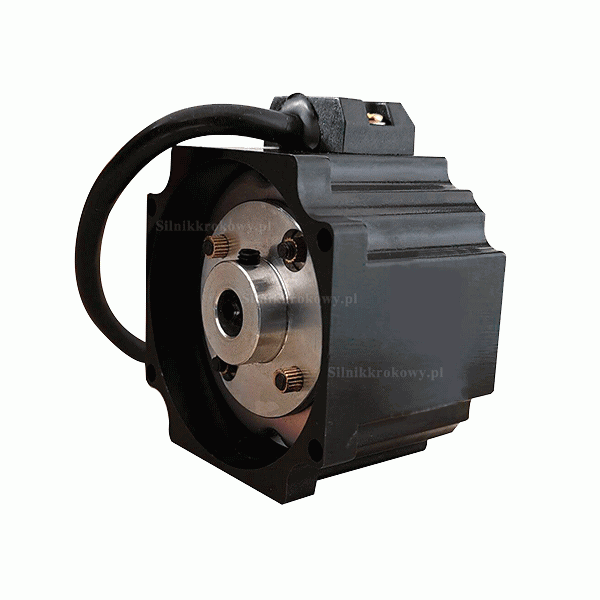

Szczególnie w zastosowaniach pionowych lub w celu zabezpieczenia silników przed nagłym wyłączeniem, standardowe hamulce SILNIKKROKOWY do rozmiarów NEMA14, 17, 23, 24 i 34 pomogą zmniejszyć obawy klientów.

Okablowanie, kable i złącza

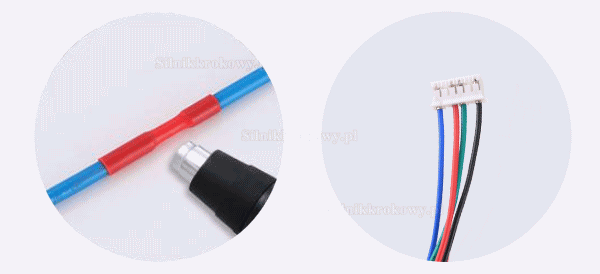

Przewody lub złącza luźne

Przewody skręcane

Rury termokurczliwe lub rozprężne

Osłony kablowe

Śruba pokryta teflonem

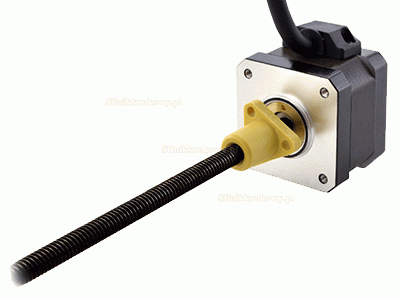

Jeśli aplikacje klienta wymagają bezsmarowego połączenia śruby i nakrętki, SILNIKKROKOWY oferuje śrubę pociągową pokrytą teflonem do siłowników liniowych krokowych.

Siłownik liniowy krokowy pokryty teflonem do śrub pociągowych zapewnia dłuższą żywotność i lepsze generowanie siły ciągu w porównaniu z konwencjonalnymi śrubami pociągowymi SUS.

Powłoka teflonowa może być stosowana w całym asortymencie śrub pociągowych oferowanych przez SILNIKKROKOWY oraz we wszystkich typach siłowników liniowych, takich jak zewnętrzne, niewypadające i wypadające.

Dodatkowo, nakrętka bezluzowa może być również stosowana ze śrubą pokrytą teflonem.
