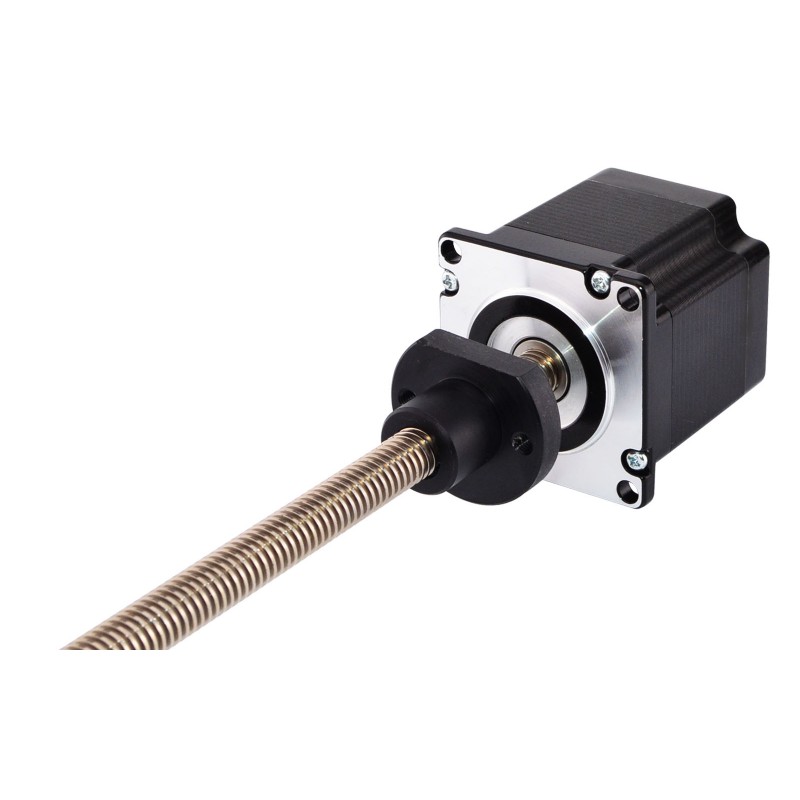

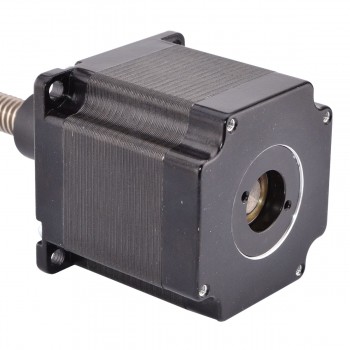

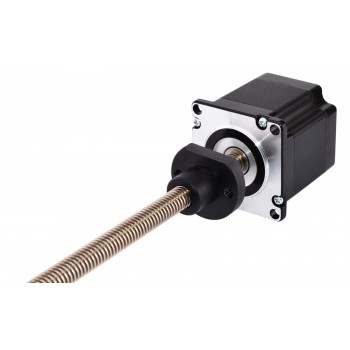

Zewnętrzny liniowy silnik krokowy Nema 23 23LS22-2004E-200T skok na obrót 2mm
- Instrukcje i dokumentacja: Pełna karta katalogowa:
Nasza cena:209,43zł
Zewnętrzny liniowy silnik krokowy Nema 23 23LS22-2004E-200T skok na obrót 2mm

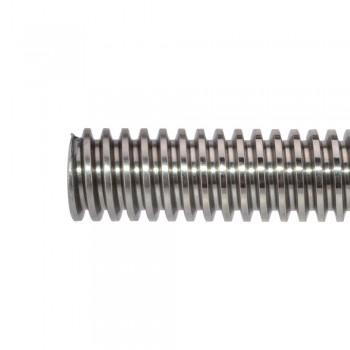

Ten model to ekonomiczny liniowy silnik krokowy typu NEMA 23 z wyprowadzoną na zewnątrz śrubą pociągową. Część silnikowa to silnik krokowy NEMA 23 o długości korpusu 56 mm, kącie kroku 1,8° oraz prądzie znamionowym 2 A. Zintegrowany jest z gwintowanym prętem Tr11x2 o długości 200 mm, wzdłuż którego przemieszcza się nakrętka POM. Skok liniowy wynosi 2 mm na jeden obrót.
Specyfikacja elektryczna
- Numer części producenta: 23LS22-2004E-200T
- Typ silnika: Silnik krokowy bipolarny
- Moment trzymania: 1,2Nm
- Prąd znamionowy na fazę: 2,0A
- Rezystancja fazowa 3,6omów
- Napięcie: 7,2
- Indukcyjność: 12mH ± 20%(1KHz)
Dane fizyczne
- Wymiary ramy: 57 x 57mm
- Długość silnika: 56mm
- Długość śruby pociągowej: 200mm
- Średnica śruby pociągowej: Φ11mm
- Skok/krok: 0,01mm
- Skok/obrót: 2mm
- Liczba wyprowadzeń: 4
- Długość wyprowadzeń: 500mm
- Waga: 650g
Połączenie
|
A+
|
A-
|
B+
|
B-
|
|
Czarny
|
Zielony
|
Czerwony
|
Niebieski
|
| Specyfikacja elektryczna | |
|---|---|
| Bipolarny/Unipolarny | Bipolarny |
| Moment trzymania (Ncm) | 120 |
| Moment trzymania (uncji cala) | 170 |
| Indukcyjność (mH) | 12 |
| Typ silnika | Zewnętrzny |
| Rezystancja fazowa (om) | 3,6 |
| Prąd znamionowy (A) | 2 |
| Kąt kroku (°) | 1,8 |
| Specyfikacja fizyczna | |
| Długość korpusu (mm) | 56 |
| Wymiary ramy (mm) | 57x57 |
| Średnica śruby pociągowej (mm) | 11 |
| Długość śruby pociągowej (mm) | 200 |
| Skok/obrót śruby pociągowej (mm) | 2 |
| Skok/krok (mm) | 0,01 |
| Liczba wyprowadzeń | 4 |
| Długość wyprowadzeń (mm) | 500 |
