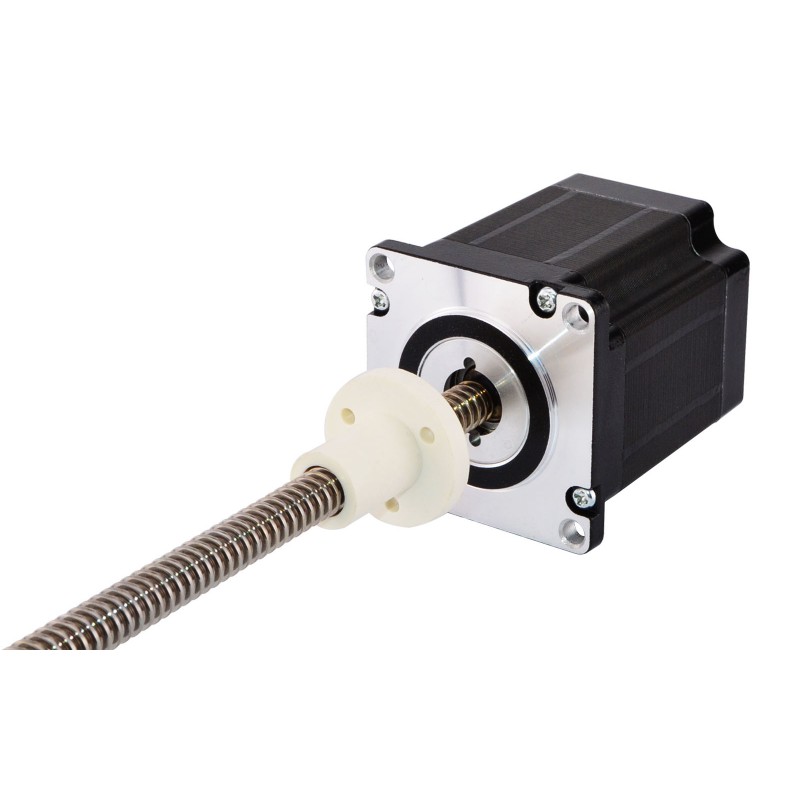

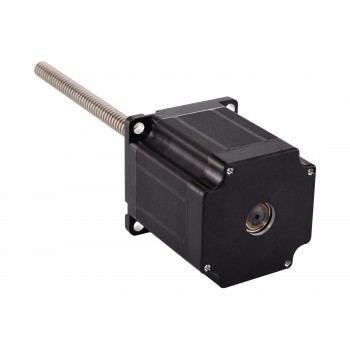

Zewnętrzny liniowy silnik krokowy Nema 23 23LS26-25042-250E skok na obrót 10,16mm
Ten model jest niemal identyczny z zewnętrznym siłownikiem liniowym z podwójnym silnikiem krokowym Haydon Kerk serii 57000, rozmiar 23. Silnik to silnik krokowy Nema 23 o średnicy 66 mm, kącie 1,8 stopnia i natężeniu prądu 2,5 A, zintegrowany ze śrubą pociągową o średnicy 9,53 mm (0,3752 cala), długości 250 mm (9,8425 cala) i nakrętką z tworzywa POM. Przesuw liniowy wynosi 10,16 mm (0,4 cala) na obrót.
Specyfikacja elektryczna
- Numer części producenta: 23LS26-25042-250E
- Typ silnika: Zewnętrzny liniowy silnik krokowy
- Kąt kroku: 1,8°
- Minimal Thrust: 220N (300pps)
- Prąd znamionowy na fazę: 2,5A
- Rezystancja fazowa 2omów
- Napięcie: 5V
- Indukcyjność: 7,6mH±20%(1KHz)
Dane fizyczne
- Wymiary ramy: 42 x 42mm
- Długość korpusu: 66mm
- Długość śruby pociągowej: 250mm
- Średnica śruby pociągowej: Φ9,53mm
- Skok/krok: 0,0508mm
- Skok/obrót śruby pociągowej: 10,16mm
- Liczba wyprowadzeń: 4
- Długość wyprowadzeń: 300mm
- Waga: 958g
Połączenie
|
A+
|
A-
|
B+
|
B-
|
|
Czerwony
|
Czerwono/Biały
|
Zielony/Biały
|
Zielony
|
| Specyfikacja elektryczna | |
|---|---|
| Bipolarny/Unipolarny | Bipolarny |
| Indukcyjność (mH) | 8,2 |
| Minimalny ciąg (N) | 220 |
| Typ silnika | Zewnętrzny |
| Rezystancja fazowa (om) | 2,1 |
| Prąd znamionowy (A) | 2,5 |
| Kąt kroku (°) | 1,8 |
| Specyfikacja fizyczna | |
| Długość korpusu (mm) | 66 |
| Wymiary ramy (mm) | 57x57 |
| Średnica śruby pociągowej (mm) | 9,53 |
| Długość śruby pociągowej (mm) | 250 |
| Skok/obrót śruby pociągowej (mm) | 10,16 |
| Skok/krok (mm) | 0,0508 |
| Liczba wyprowadzeń | 4 |
| Długość wyprowadzeń (mm) | 300 |
