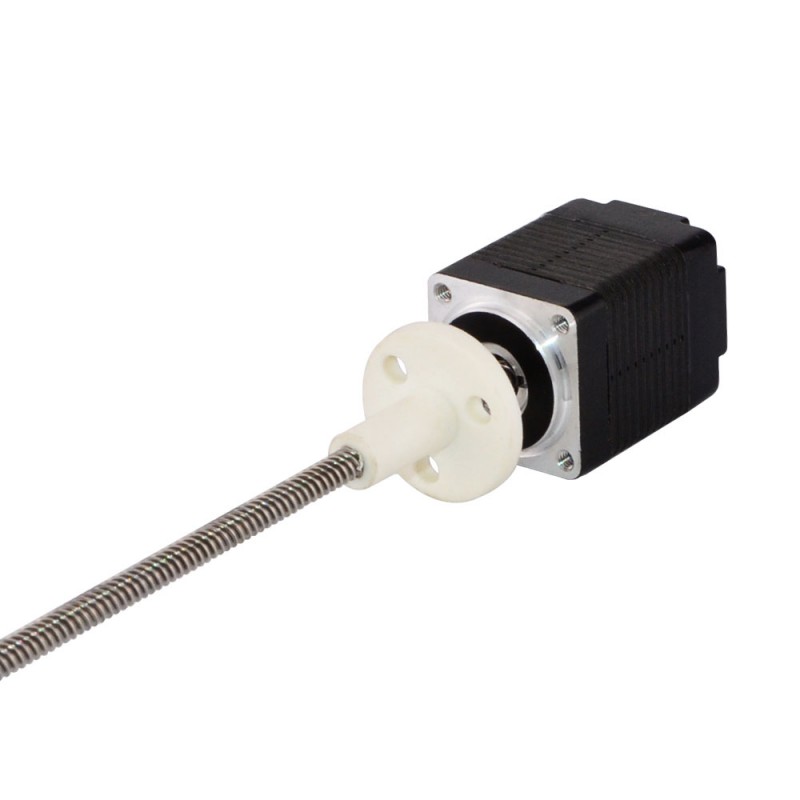

Zewnętrzny liniowy silnik krokowy Nema 8 skok na obrót 0,6096mm 8LS11-0244N-150E
- Instrukcje i dokumentacja: Pełna karta katalogowa:
Nasza cena:417,65zł
Zewnętrzny liniowy silnik krokowy Nema 8 skok na obrót 0,6096mm 8LS11-0244N-150E
Ten model to liniowy silnik krokowy NEMA 8, zbliżony konstrukcyjnie do serii Haydon Kerk 21000 (rozmiar 8) z wyjściową śrubą prowadzącą. Część silnikowa to silnik krokowy o długości korpusu 30 mm, kącie kroku 1,8° i prądzie znamionowym 0,24 A. Zintegrowany ze śrubą o średnicy 3,5 mm i długości 150 mm oraz nakrętką z POM. Przesuw liniowy wynosi 0,6096 mm na jeden obrót.
Specyfikacja elektryczna
- Numer części producenta: 8LS11-0244N-150E
- Typ silnika: Zewnętrzny liniowy silnik krokowy
- Kąt kroku: 1,8°
- Minimal Thrust: 49N (300pps)
- Prąd znamionowy na fazę: 0,24A
- Rezystancja fazowa 20,4omów
- Napięcie: 5V
- Indukcyjność: 3,88mH±20%(1KHz)
Dane fizyczne
- Wymiary ramy: 20 x 20mm
- Długość korpusu: 30mm
- Długość śruby pociągowej: 150mm
- Średnica śruby pociągowej: Φ3,5mm
- Skok/krok: 0,003048mm
- Skok/obrót śruby pociągowej: 0,6096mm
- Liczba wyprowadzeń: 4
- Długość wyprowadzeń: 300mm
- Waga: 43g
Połączenie
|
A+
|
A-
|
B+
|
B-
|
|
Czerwony
|
Czerwono/Biały
|
Zielony/Biały
|
Zielony
|
| Specyfikacja elektryczna | |
|---|---|
| Bipolarny/Unipolarny | Bipolarny |
| Indukcyjność (mH) | 3,83 |
| Minimalny ciąg (N) | 49 |
| Typ silnika | Zewnętrzny |
| Rezystancja fazowa (om) | 21,3 |
| Prąd znamionowy (A) | 0,24 |
| Kąt kroku (°) | 1,8 |
| Specyfikacja fizyczna | |
| Długość korpusu (mm) | 30 |
| Wymiary ramy (mm) | 20x20 |
| Średnica śruby pociągowej (mm) | 3,5 |
| Długość śruby pociągowej (mm) | 150 |
| Skok/obrót śruby pociągowej (mm) | 0,6096 |
| Skok/krok (mm) | 0,003048 |
| Liczba wyprowadzeń | 4 |
| Długość wyprowadzeń (mm) | 300 |
