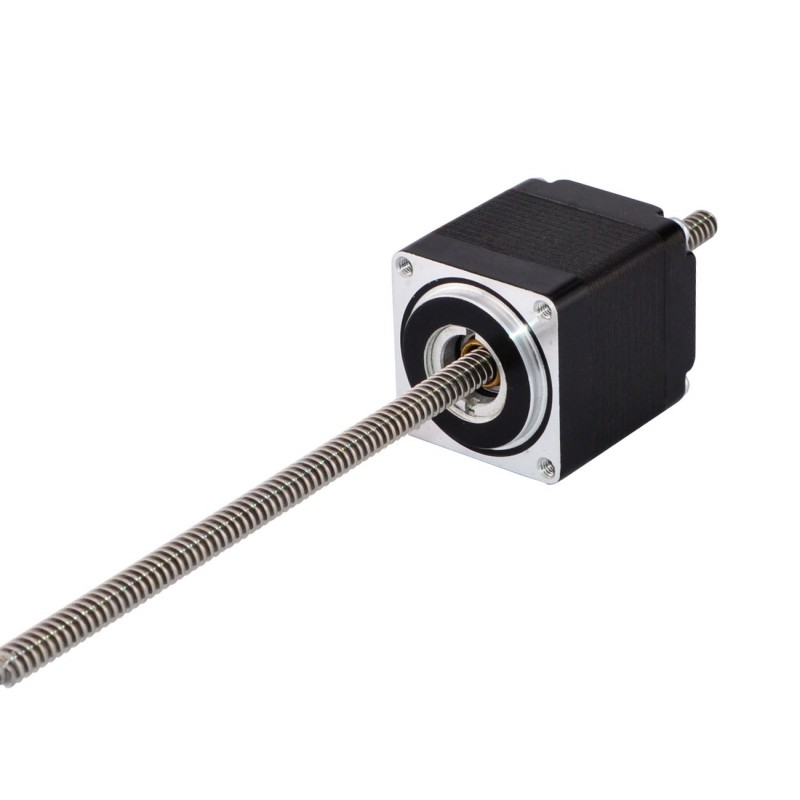

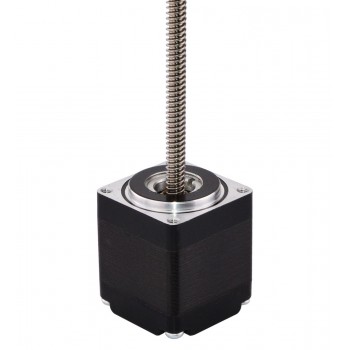

Liniowy silnik krokowy nieuchwytny Nema 11 skok na obrót 0,635mm 11LS13-04247-150N
- Instrukcje i dokumentacja: Pełna karta katalogowa:
Nasza cena:306,28zł
Liniowy silnik krokowy nieuchwytny Nema 11 skok na obrót 0,635mm 11LS13-04247-150N
Ten model jest niemal identyczny z liniowym siłownikiem krokowym Haydon Kerk serii 28000, rozmiar 11, w wersji nieuchwytnej (non-captive).
Część silnikowa ma długość korpusu 32 mm i stanowi silnik krokowy NEMA 11 o kącie kroku 1,8° oraz prądzie znamionowym 0,42 A. Silnik współpracuje ze śrubą pociągową o średnicy 4,76 mm (0,1874") i długości 150 mm (5,9055"). Skok liniowy wynosi 0,635 mm (0,025") na jeden obrót.
Specyfikacja elektryczna
- Numer części producenta: 11LS13-04247-150N
- Typ silnika: Liniowy silnik krokowy nieuchwytny
- Kąt kroku: 1,8°
- Minimal Thrust: 57N (300pps)
- Prąd znamionowy na fazę: 0,42A
- Rezystancja fazowa 11,9omów
- Napięcie: 5V
- Indukcyjność: 6,7mH±20%(1KHz)
Dane fizyczne
- Wymiary ramy: 28 x 28mm
- Długość korpusu: 32mm
- Długość śruby pociągowej: 150mm
- Średnica śruby pociągowej: Φ4,76mm
- Skok/krok: 0,003175mm(0,000125")
- Skok/obrót śruby pociągowej: 0,635mm
- Liczba wyprowadzeń: 4
- Długość wyprowadzeń: 300mm
- Waga: 119g
Połączenie
|
A+
|
A-
|
B+
|
B-
|
|
Czerwony
|
Czerwono/Biały
|
Zielony/Biały
|
Zielony
|
| Specyfikacja elektryczna | |
|---|---|
| Bipolarny/Unipolarny | Bipolarny |
| Indukcyjność (mH) | 6 |
| Minimalny ciąg (N) | 57 |
| Typ silnika | Niezablokowany |
| Rezystancja fazowa (om) | 11,4 |
| Prąd znamionowy (A) | 0,42 |
| Kąt kroku (°) | 1,8 |
| Specyfikacja fizyczna | |
| Długość korpusu (mm) | 32,2 |
| Wymiary ramy (mm) | 28x28 |
| Średnica śruby pociągowej (mm) | 4,76 |
| Długość śruby pociągowej (mm) | 150 |
| Skok/obrót śruby pociągowej (mm) | 0,635 |
| Skok/krok (mm) | 0,003175 |
| Liczba wyprowadzeń | 4 |
| Długość wyprowadzeń (mm) | 300 |
