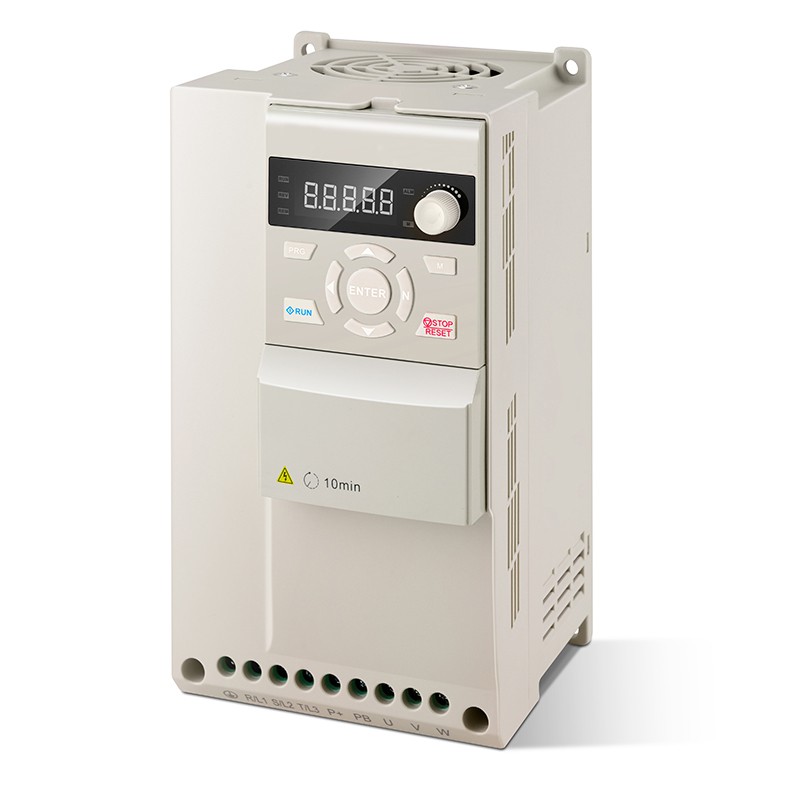

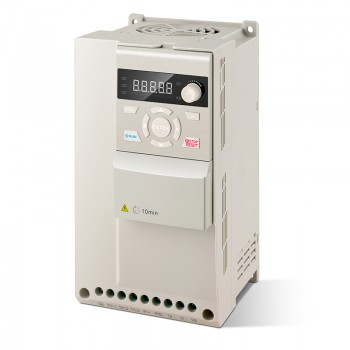

Falownik VFD 3 fazowy 7,5KW H110T40075BX0 19A 380V
-
Instrukcje i dokumentacja:
Prosta instrukcja obsługi:
Pełna instrukcja obsługi:
Nasza cena:910,95zł
Falownik VFD 3 fazowy 7,5KW H110T40075BX0 19A 380V
This VFD with power 10HP(7,5KW) and three phase 380V input voltage. This model is designed for the engraving machine industry, it has been optimized in software and hardware to make its performance better match the operating characteristics of the CNC spindle motor.
Kluczowa specyfikacja
Znamionowe napięcie wejściowe: 3-fazowe 380 V
Dopuszczalne napięcie wejściowe: 320~460 V AC
Częstotliwość wejściowa: 50/60 Hz (+/-5%)
Prąd wejściowy: 21 A
Moc: 10HP(7,5KW)
Prąd wyjściowy: 19A
Napięcie wyjściowe: 0~znamionowe napięcie wejściowe
Częstotliwość wyjściowa: 0~1000Hz
Pojemność wyjściowa: 150% Prąd znamionowy 60s, 180% Prąd znamionowy 2s
| Specyfikacja falownik | |
|---|---|
| Napięcie wejściowe | 3-fazowe 220 V AC |
| Dopuszczalne napięcie wejściowe | 320 - 460VAC |
| Częstotliwość wejściowa | 50 - 60Hz |
| Prąd wejściowy | 21A (3 fazy) |
| Moc | 7,5 kW / 10 KM |
| Prąd wyjściowy | 19 A |
| Tryby sterowania | V/F, SVC |
| Napięcie wyjściowe | 0 - Znamionowe napięcie wejściowe |
| Częstotliwość wyjściowa | 0 - 1000Hz |
| Wydajność wyjściowa | 150% prądu znamionowego 60 s, 180% prądu znamionowego 2 s |
| Tryb modulacji | SVPWM |
| Moment początkowy | 1Hz / 150% |
| Zakres prędkości | 1 : 100(SVC) |
| Krzywa przyspieszenia/zwalniania | Linia / Krzywa S |
| Dokładność częstotliwości | Cyfrowa (maks. częstotliwość +/-0,01%) / analogowa (maks. częstotliwość +/-1%) |
| Typ silnika | Silnik asynchroniczny, Silnik synchroniczny, Silnik jednofazowy |
| Rozdzielczość częstotliwości | Cyfrowa (0,1 Hz) / analogowa (maks. częstotliwość +/-1%) |
| Szybki limit prądu | Szybkie ograniczenie prądu w granicach wartości zabezpieczenia prądowego w celu zapewnienia bezpieczeństwa sprzętu |
| Źródło poleceń | Klawiatura, terminal, komunikacja |
| Całkowity brak zatrzymania przy natychmiastowym wyłączeniu z | Całkowity brak zatrzymania przy natychmiastowym wyłączeniu zasilania, automatyczny spadek częstotliwości |
| Źródło wartości zadanej | Cyfrowe, analogowe, wieloprędkościowe, komunikacyjne |
| PID | Obsługa ustawień głównych + PID |
| Typ enkodera | Tak |
| Wyświetlacz LED | Może wyświetlać: częstotliwość wyjściową, napięcie wyjściowe, prąd wyjściowy, napięcie magistrali, wartość wyświetlaną 1, wartość wyświetlaną 2, błąd, alarm |
| Funkcja ochrony | Zabezpieczenie nadprądowe, zabezpieczenie przed przepięciem, zabezpieczenie przed podnapięciem, zabezpieczenie przed przegrzaniem, zabezpieczenie przed przeciążeniem, zabezpieczenie przed utratą fazy, zabezpieczenie przed upływem prądu doziemnego itp. |
| Wysokość | Obniżenie mocy powyżej 1000 m n.p.m., obniżenie mocy o 10% na każde 1000 m n.p.m. |
| Temperatura otoczenia | -10℃ ~+40℃ (temperatura otoczenia około 40℃~50℃, należy obniżyć parametry użytkowe) |
| Wilgotność | 5%~95% RH, bez kondensacji |
| Wibracje | <5,9 M/s (0,6 g) |
| Środowisko przechowywania | Wewnątrz, z dala od bezpośredniego światła słonecznego, bez kurzu, gazów żrących, gazów łatwopalnych, mgły olejowej, pary, kapania i zasolenia itp. |
| Temperatura przechowywania | -40℃ ~ +70℃ |
